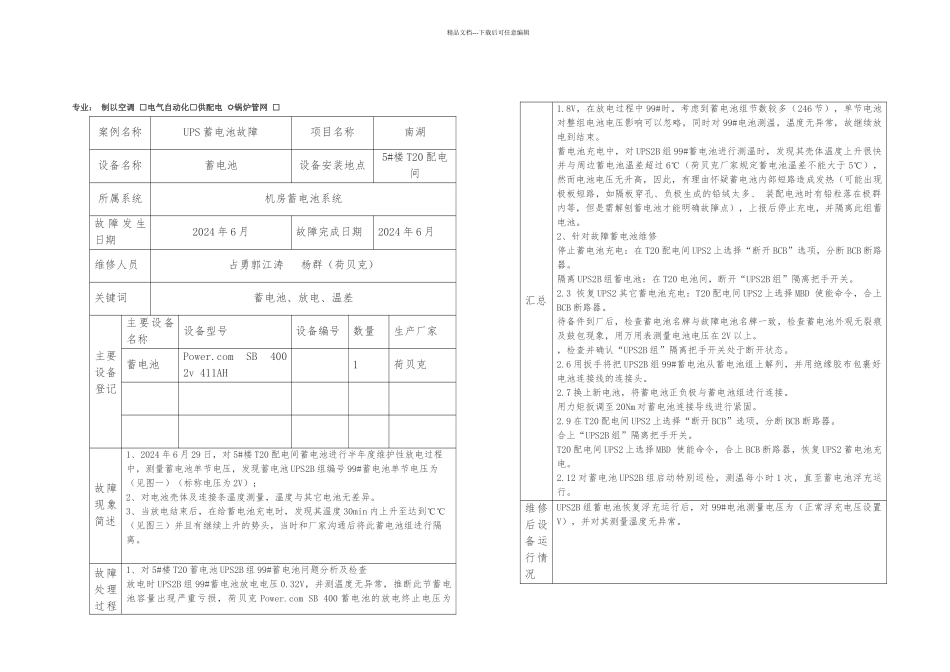

精品文档---下载后可任意编辑专业： 制以空调 □电气自动化□供配电 锅炉管网 □案例名称UPS 蓄电池故障项目名称南湖设备名称蓄电池设备安装地点5#楼 T20 配电间所属系统机房蓄电池系统故 障 发 生日期2024 年 6 月故障完成日期2024 年 6 月维修人员占勇郭江涛 杨群（荷贝克）关键词蓄电池、放电、温差主要设备登记主要设备名称设备型号设备编号数量生产厂家蓄电池Power.com SB 400 2v 411AH1荷贝克故障现象简述1、2024 年 6 月 29 日，对 5#楼 T20 配电间蓄电池进行半年度维护性放电过程中，测量蓄电池单节电压，发现蓄电池 UPS2B 组编号 99#蓄电池单节电压为（见图一）（标称电压为 2V）；2、对电池壳体及连接条温度测量，温度与其它电池无差异。3、当放电结束后，在给蓄电池充电时，发现其温度 30min 内上升至达到℃℃（见图三）并且有继续上升的势头，当时和厂家沟通后将此蓄电池组进行隔离。故障处理过程1、对 5#楼 T20 蓄电池 UPS2B 组 99#蓄电池问题分析及检查放电时 UPS2B 组 99#蓄电池放电电压 0.32V，并测温度无异常，推断此节蓄电池容量出现严重亏损，荷贝克 Power.com SB 400 蓄电池的放电终止电压为汇总1.8V，在放电过程中 99#时。考虑到蓄电池组节数较多（246 节），单节电池对整组电池电压影响可以忽略，同时对 99#电池测温，温度无异常，故继续放电到结束。蓄电池充电中，对 UPS2B 组 99#蓄电池进行测温时，发现其壳体温度上升很快并与周边蓄电池温差超过 6℃（荷贝克厂家规定蓄电池温差不能大于 5℃），然而电池电压无升高，因此，有理由怀疑蓄电池内部短路造成发热（可能出现极板短路，如隔板穿孔、负极生成的铅绒太多、 装配电池时有铅粒落在极群内等，但是需解刨蓄电池才能明确故障点），上报后停止充电，并隔离此组蓄电池。2、针对故障蓄电池维修停止蓄电池充电：在 T20 配电间 UPS2 上选择“断开 BCB”选项，分断 BCB 断路器。隔离 UPS2B 组蓄电池：在 T20 电池间，断开“UPS2B 组”隔离把手开关。2.3 恢复 UPS2 其它蓄电池充电：T20 配电间 UPS2 上选择 MBD 使能命令，合上BCB 断路器。待备件到厂后，检查蓄电池名牌与故障电池名牌一致，检查蓄电池外观无裂痕及鼓包现象，用万用表测量电池电压在 2V 以上。，检查并确认“UPS2B 组”隔离把手开关处于断开状态。2.6 用扳手将把 UPS2B 组 99#蓄电池从蓄电池组上解列，并用绝缘胶布...
