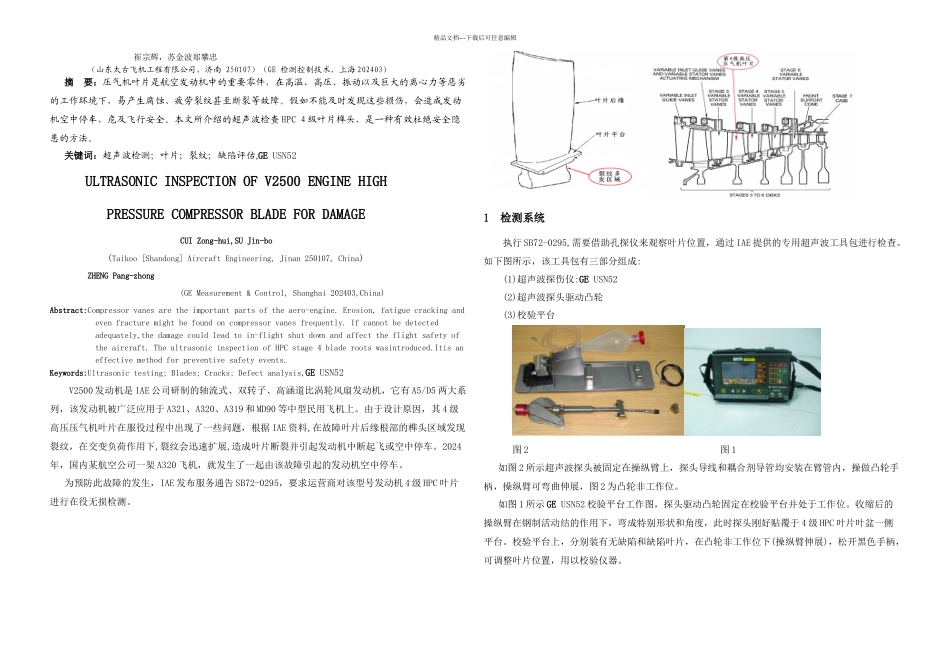

精品文档---下载后可任意编辑崔宗辉，苏金波郑攀忠（山东太古飞机工程有限公司，济南 250107）（GE 检测控制技术，上海 202403）摘 要：压气机叶片是航空发动机中的重要零件，在高温、高压、振动以及巨大的离心力等恶劣的工作环境下，易产生腐蚀、疲劳裂纹甚至断裂等故障。假如不能及时发现这些损伤，会造成发动机空中停车，危及飞行安全。本文所介绍的超声波检查 HPC 4 级叶片榫头，是一种有效杜绝安全隐患的方法。关键词：超声波检测；叶片；裂纹；缺陷评估,GE USN52ULTRASONIC INSPECTION OF V2500 ENGINE HIGHPRESSURE COMPRESSOR BLADE FOR DAMAGECUI Zong-hui,SU Jin-bo(Taikoo [Shandong] Aircraft Engineering, Jinan 250107, China) ZHENG Pang-zhong(GE Measurement & Control, Shanghai 202403,China)Abstract:Compressor vanes are the important parts of the aero-engine. Erosion, fatigue cracking and even fracture might be found on compressor vanes frequently. If cannot be detected adequately,the damage could lead to in-flight shut down and affect the flight safety of the aircraft. The ultrasonic inspection of HPC stage 4 blade roots wasintroduced.Itis an effective method for preventive safety events.Keywords:Ultrasonic testing; Blades; Cracks; Defect analysis,GE USN52V2500 发动机是 IAE 公司研制的轴流式、双转子、高涵道比涡轮风扇发动机，它有 A5/D5 两大系列，该发动机被广泛应用于 A321、A320、A319 和 MD90 等中型民用飞机上。由于设计原因，其 4 级高压压气机叶片在服役过程中出现了一些问题，根据 IAE 资料,在故障叶片后缘根部的榫头区域发现裂纹，在交变负荷作用下,裂纹会迅速扩展,造成叶片断裂并引起发动机中断起飞或空中停车。2024年，国内某航空公司一架 A320 飞机，就发生了一起由该故障引起的发动机空中停车。为预防此故障的发生，IAE 发布服务通告 SB72-0295，要求运营商对该型号发动机 4 级 HPC 叶片进行在役无损检测。1 检测系统执行 SB72-0295,需要借助孔探仪来观察叶片位置，通过 IAE 提供的专用超声波工具包进行检查。如下图所示，该工具包有三部分组成: (1)超声波探伤仪:GE USN52 (2)超声波探头驱动凸轮 (3)校验平台图 2 图 1如图 ...
