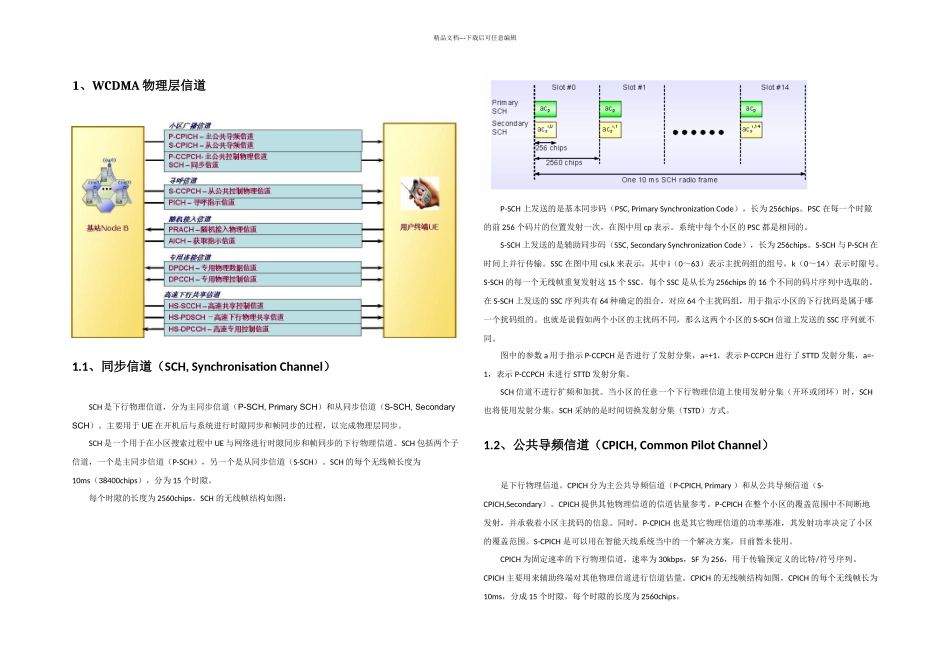

精品文档---下载后可任意编辑1、WCDMA 物理层信道1.1、同步信道(SCH, Synchronisation Channel)SCH 是下行物理信道,分为主同步信道(P-SCH, Primary SCH)和从同步信道(S-SCH, Secondary SCH)。主要用于 UE 在开机后与系统进行时隙同步和帧同步的过程,以完成物理层同步。SCH 是一个用于在小区搜索过程中 UE 与网络进行时隙同步和帧同步的下行物理信道。SCH 包括两个子信道,一个是主同步信道(P-SCH),另一个是从同步信道(S-SCH)。SCH 的每个无线帧长度为10ms(38400chips),分为 15 个时隙。每个时隙的长度为 2560chips。SCH 的无线帧结构如图:P-SCH 上发送的是基本同步码(PSC, Primary Synchronization Code),长为 256chips。PSC 在每一个时隙的前 256 个码片的位置发射一次,在图中用 cp 表示。系统中每个小区的 PSC 都是相同的。S-SCH 上发送的是辅助同步码(SSC, Secondary Synchronization Code),长为 256chips。S-SCH 与 P-SCH 在时间上并行传输。SSC 在图中用 csi,k 来表示,其中 i(0~63)表示主扰码组的组号,k(0~14)表示时隙号。S-SCH 的每一个无线帧重复发射这 15 个 SSC。每个 SSC 是从长为 256chips 的 16 个不同的码片序列中选取的。在 S-SCH 上发送的 SSC 序列共有 64 种确定的组合,对应 64 个主扰码组,用于指示小区的下行扰码是属于哪一个扰码组的。也就是说假如两个小区的主扰码不同,那么这两个小区的 S-SCH 信道上发送的 SSC 序列就不同。图中的参数 a 用于指示 P-CCPCH 是否进行了发射分集,a=+1,表示 P-CCPCH 进行了 STTD 发射分集,a=-1,表示 P-CCPCH 未进行 STTD 发射分集。SCH 信道不进行扩频和加扰。当小区的任意一个下行物理信道上使用发射分集(开环或闭环)时,SCH 也将使用发射分集。SCH 采纳的是时间切换发射分集(TSTD)方式。1.2、公共导频信道(CPICH, Common Pilot Channel)是下行物理信道。CPICH 分为主公共导频信道(P-CPICH, Primary )和从公共导频信道(S-CPICH,Secondary)。CPICH 提供其他物理信道的信道估量参考。P-CPICH 在整个小区的覆盖范围中不间断地发射,并承载着小区主扰码的信息。同时,P-CPICH 也是其它物理信道的功率基准,其发射功率决定了小区的覆盖范围。S-CPICH 是可以用在智能天线系统当中的一个解决方案,目前暂未使用。CPICH 为固定速率的下行物理信道,速率...
