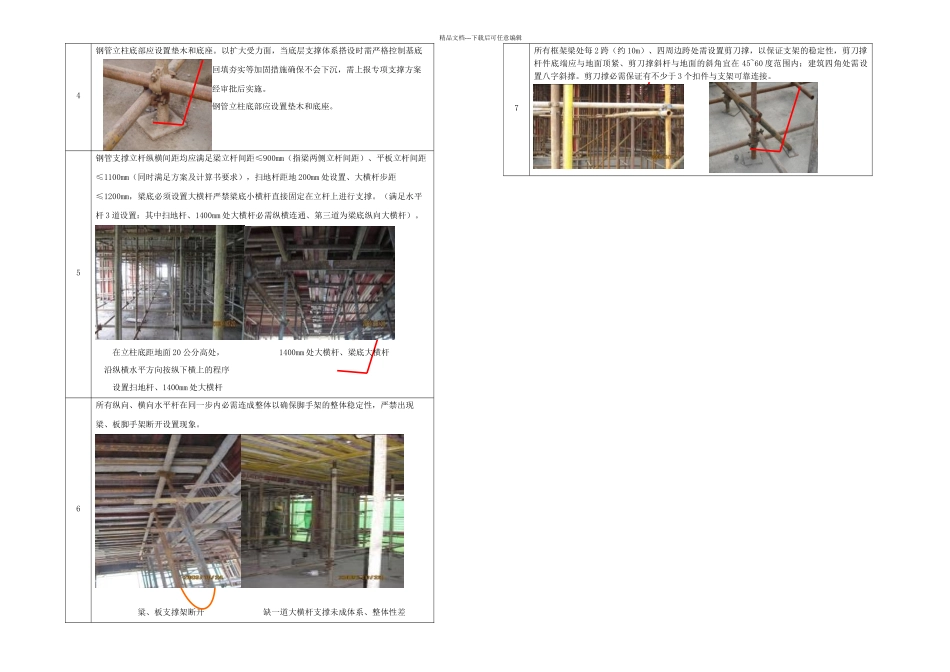

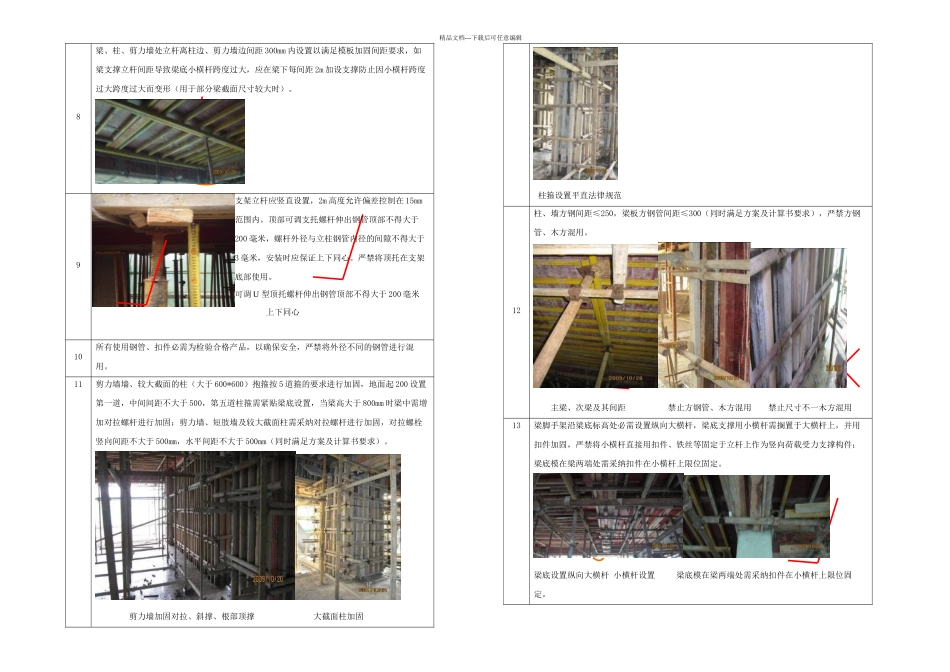

精品文档---下载后可任意编辑模板及其支撑系统质量控制措施A0 版编制左建军审核彭洪坤批准潘军发布日期2024 年 12 月 23 日最新修订1编制依据（1）《建筑工程施工质量验收统一标准》GB50300-2001（2）《建筑施工模板安全技术法律规范》JGJ162-2024（3）《强制性条文》02-f9（施工安全）（2）《工程测量法律规范》GB50026-93（3）《建筑地基基础工程施工质量验收法律规范》GB50202-2024（4）《混凝土结构工程施工质量验收法律规范》GB50204-2024（5）《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001（6）《武汉市建筑施工现场安全质量标准化达标实施手册》2模板支撑体系主要技术指标要求武汉万科模板及支撑系统主要技术指标要求（适用于普通住宅工程）：1结构支撑体系统一采纳钢管扣件脚手架支撑体系（或大模体系、腕扣脚手架支撑体系等更高要求支撑体系），顶部统一设置可调支撑，严禁使用扣件加固作为竖向荷载主要受力支撑构件；柱、墙、平板模板次梁统一使用方钢管（规格 40*60*1.8）；平板支撑的主梁需采纳定型钢梁或两根方钢管拼接使用；梁底、梁侧采纳 50*100 木方做为龙骨加固；框架梁加固必修采纳专用夹具对拉进行加固，间距不大于 800mm，严禁使用步步紧等简易加固措施。 平板方钢管、顶部可调支撑 梁加固夹对拉 钢管扣件、顶托支撑体系 板支撑主梁错误 禁用扣件加固作为竖向荷载主要受力支撑构件 禁用的步步紧2主体结构模板要求使用竹胶合模板（1200×2400×15mm），柱、墙模板拼接采纳双面胶进行封闭，平板模板拼缝需用 50mm 胶带对拼缝封闭。 竹胶合模板（1200×2400×15mm） 拆模后顶部效果 剪力墙模板拼接3模板工程施工前必需认真分析结构施工图纸，制定支撑体系搭设及模板配模方案，报项目部审批后实施。结构施工前现场必须先做模板支撑体系、模板施工样板，经验收合格后方可大面实施，模板必须进行编号管理、周转使用。严禁电据等大型机械在结构作业楼层施工。模板支撑体系样板精品文档---下载后可任意编辑4钢管立柱底部应设置垫木和底座。以扩大受力面，当底层支撑体系搭设时需严格控制基底回填夯实等加固措施确保不会下沉，需上报专项支撑方案经审批后实施。钢管立柱底部应设置垫木和底座。5钢管支撑立杆纵横间距均应满足梁立杆间距≤900mm（指梁两侧立杆间距）、平板立杆间距≤1100mm（同时满足方案及计算书要求），扫地杆距地 200mm 处设置、大横杆步距≤1200mm，梁底必须设置大横杆严禁梁底...
