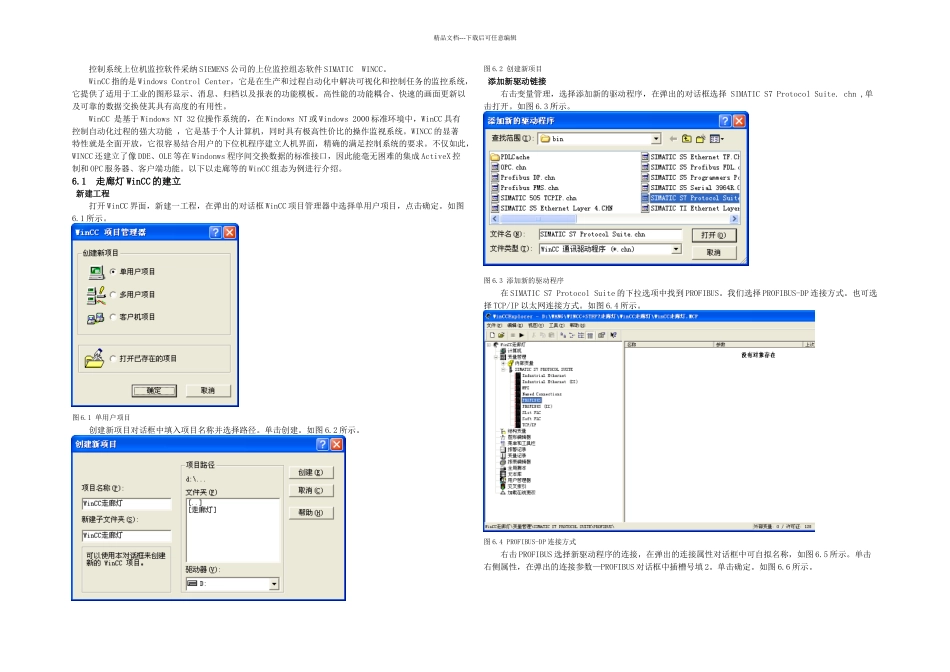

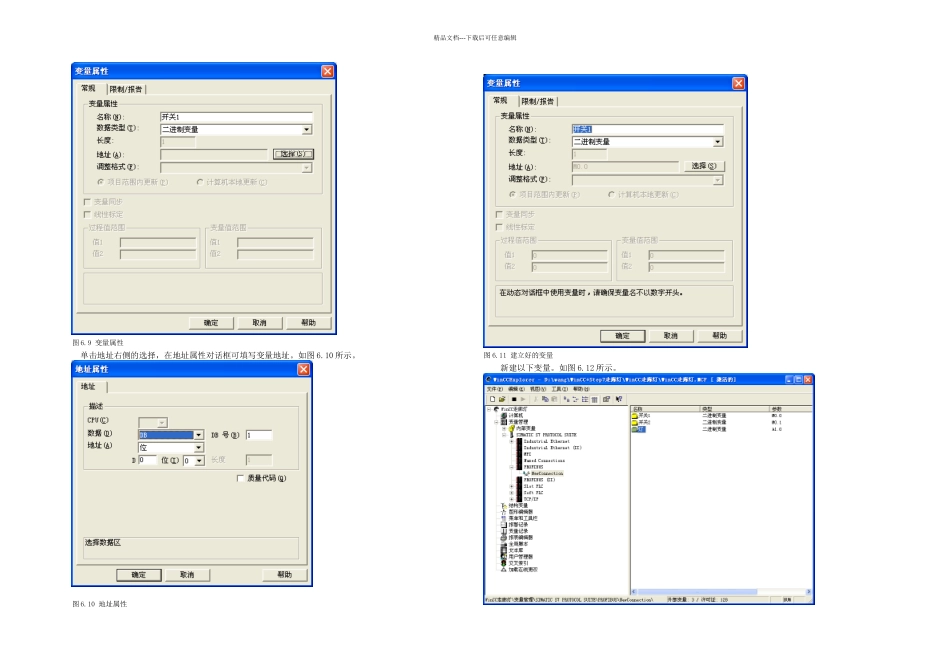

精品文档---下载后可任意编辑控制系统上位机监控软件采纳 SIEMENS 公司的上位监控组态软件 SIMATIC WINCC。WinCC 指的是 Windows Control Center，它是在生产和过程自动化中解决可视化和控制任务的监控系统，它提供了适用于工业的图形显示、消息、归档以及报表的功能模板。高性能的功能耦合、快速的画面更新以及可靠的数据交换使其具有高度的有用性。WinCC 是基于 Windows NT 32 位操作系统的，在 Windows NT 或 Windows 2000 标准环境中，WinCC 具有控制自动化过程的强大功能 ，它是基于个人计算机，同时具有极高性价比的操作监视系统。WINCC 的显著特性就是全面开放，它很容易结合用户的下位机程序建立人机界面，精确的满足控制系统的要求。不仅如此，WINCC 还建立了像 DDE、OLE 等在 Windonws 程序间交换数据的标准接口，因此能毫无困难的集成 ActiveX 控制和 OPC 服务器、客户端功能。以下以走廊等的 WinCC 组态为例进行介绍。6.1 走廊灯 WinCC 的建立 新建工程 打开 WinCC 界面，新建一工程，在弹出的对话框 WinCC 项目管理器中选择单用户项目，点击确定。如图6.1 所示。图 6.1 单用户项目 创建新项目对话框中填入项目名称并选择路径。单击创建。如图 6.2 所示。图 6.2 创建新项目 添加新驱动链接 右击变量管理，选择添加新的驱动程序，在弹出的对话框选择 SIMATIC S7 Protocol Suite. chn ,单击打开。如图 6.3 所示。图 6.3 添加新的驱动程序 在 SIMATIC S7 Protocol Suite 的下拉选项中找到 PROFIBUS。我们选择 PROFIBUS-DP 连接方式。也可选择 TCP/IP 以太网连接方式。如图 6.4 所示。图 6.4 PROFIBUS-DP 连接方式 右击 PROFIBUS 选择新驱动程序的连接，在弹出的连接属性对话框中可自拟名称，如图 6.5 所示。单击右侧属性，在弹出的连接参数—PROFIBUS 对话框中插槽号填 2。单击确定。如图 6.6 所示。精品文档---下载后可任意编辑图 6.5 连接属性图 6.6 连接参数 右击 PROFIBUS 选择系统参数。在单元选项中，逻辑设备名称选择 CP5611（PROFIBUS），去掉自动设置对勾。如图 6.7 所示。图 6.7 系统参数6.2 新建变量 右击 NewConnection 选择新建变量。如图 6.8 所示。图 6.8 选择新建变量 在弹出的变量属性对话框中填写变量属性，如图 6.9 所示。精品文档---下载后可任意编辑图 6.9 变量属性单击地址右侧的选择，在地址属...
