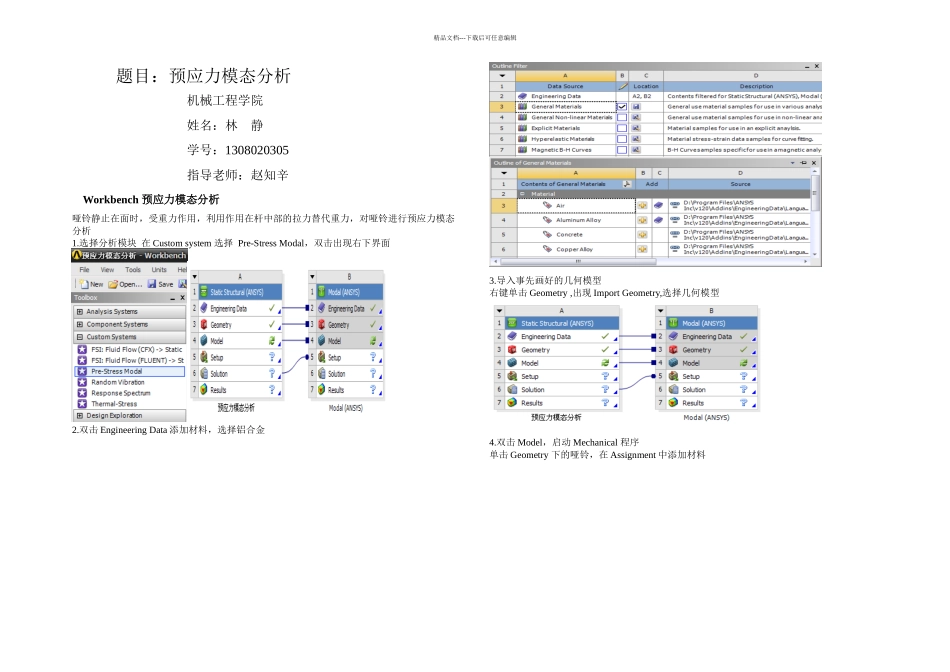

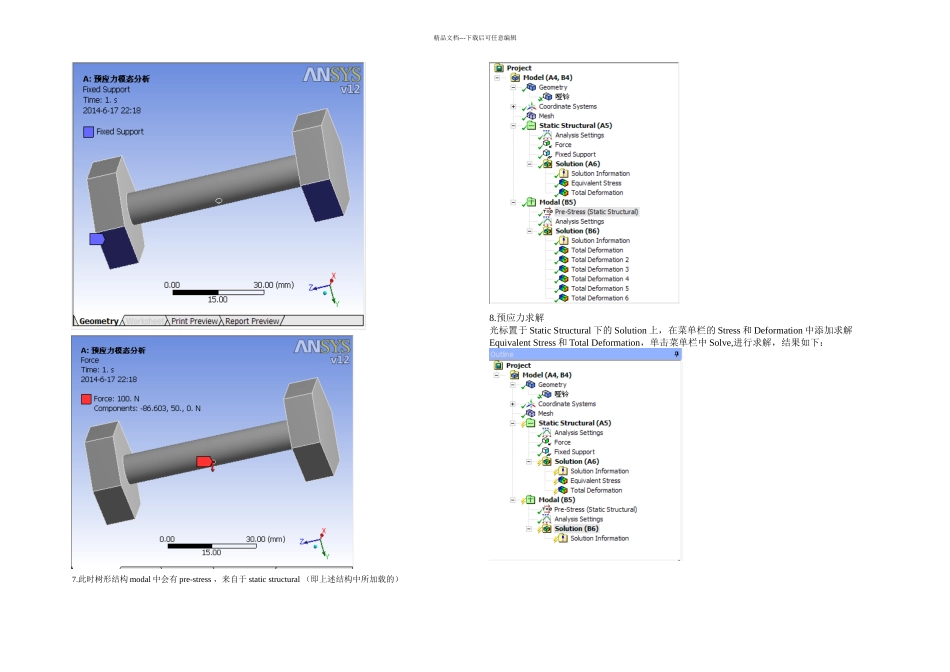

精品文档---下载后可任意编辑 题目：预应力模态分析 机械工程学院 姓名：林 静 学号：1308020305 指导老师：赵知辛 Workbench 预应力模态分析哑铃静止在面时，受重力作用，利用作用在杆中部的拉力替代重力，对哑铃进行预应力模态分析1.选择分析模块 在 Custom system 选择 Pre-Stress Modal，双击出现右下界面2.双击 Engineering Data 添加材料，选择铝合金3.导入事先画好的几何模型右键单击 Geometry ,出现 Import Geometry,选择几何模型4.双击 Model，启动 Mechanical 程序单击 Geometry 下的哑铃，在 Assignment 中添加材料精品文档---下载后可任意编辑打开后界面如下：6 .划分网格光标置于 Mesh 上，在 Relevance Center 中选择 Medium,双击 Mesh，开始划分网格网格划分结果如下：7.在 Static Structural 中添加约束和预应力光标置于 Static Structural 上，在菜单栏 Support 设定约束和在 Loads 中加载预应力，如下所示：精品文档---下载后可任意编辑7.此时树形结构 modal 中会有 pre-stress ，来自于 static structural （即上述结构中所加载的）8.预应力求解光标置于 Static Structural 下的 Solution 上，在菜单栏的 Stress 和 Deformation 中添加求解Equivalent Stress 和 Total Deformation，单击菜单栏中 Solve,进行求解，结果如下：精品文档---下载后可任意编辑9.模态求解光标置于 Modal 下的 Solution 上，右键单击，选中 solve,进行求解,界面如下：9.求解后在 Graph 中右键单击选择 Select All,再次单击右键 Create Modal Shape Results ，在树形结构后下会出现 Solution Information11.右键单击 Modal 下的 Solution，选择 Evaluate All Results,求解界面如下：12.查看各项模态分析结果逐个单击各项 Total Deformation,显示各项模态图，如下（1）一阶模态精品文档---下载后可任意编辑（2）二阶模态（3）三阶模态精品文档---下载后可任意编辑（4）四阶模态（5）五阶模态精品文档---下载后可任意编辑(6)六阶模态
