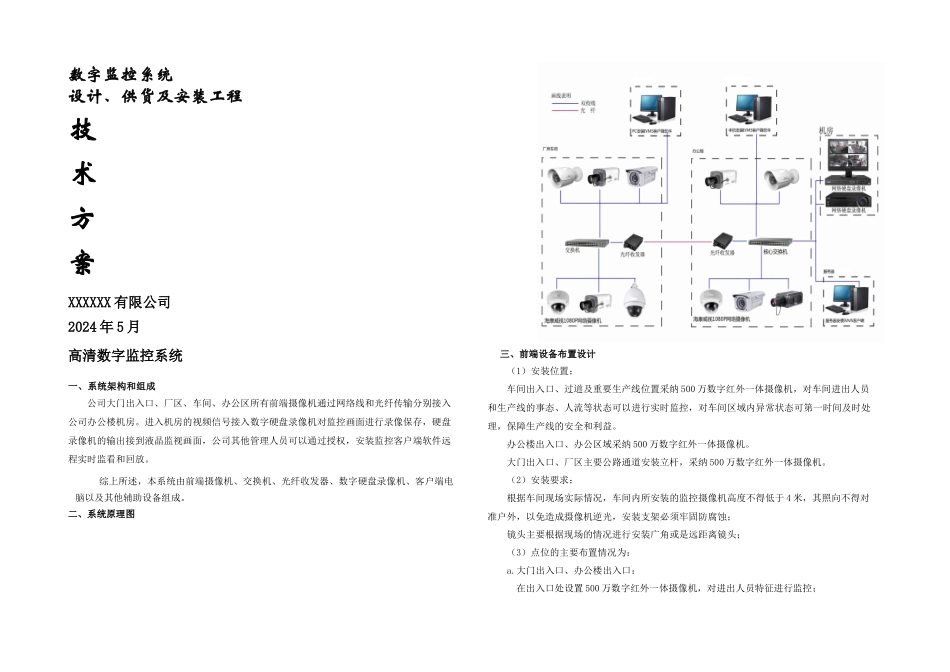

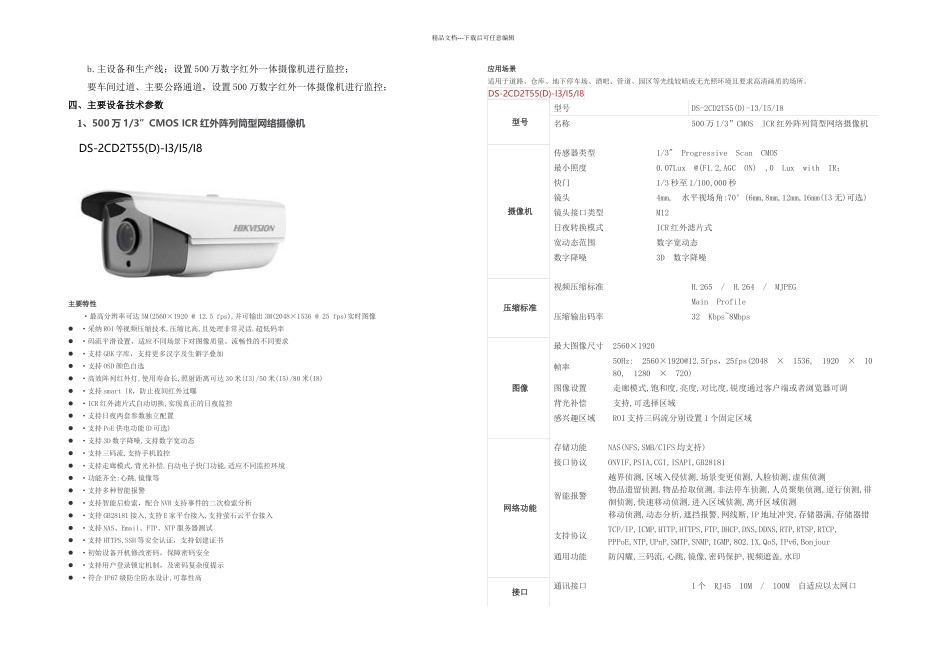

数字监控系统设计、供货及安装工程技术方案XXXXXX 有限公司2024 年 5 月高清数字监控系统一、系统架构和组成公司大门出入口、厂区、车间、办公区所有前端摄像机通过网络线和光纤传输分别接入公司办公楼机房。进入机房的视频信号接入数字硬盘录像机对监控画面进行录像保存，硬盘录像机的输出接到液晶监视画面，公司其他管理人员可以通过授权，安装监控客户端软件远程实时监看和回放。综上所述，本系统由前端摄像机、交换机、光纤收发器、数字硬盘录像机、客户端电脑以及其他辅助设备组成。二、系统原理图三、前端设备布置设计（1）安装位置：车间出入口、过道及重要生产线位置采纳 500 万数字红外一体摄像机，对车间进出人员和生产线的事态、人流等状态可以进行实时监控，对车间区域内异常状态可第一时间及时处理，保障生产线的安全和利益。办公楼出入口、办公区域采纳 500 万数字红外一体摄像机。大门出入口、厂区主要公路通道安装立杆，采纳 500 万数字红外一体摄像机。（2）安装要求：根据车间现场实际情况，车间内所安装的监控摄像机高度不得低于 4 米，其照向不得对准户外，以免造成摄像机逆光，安装支架必须牢固防腐蚀；镜头主要根据现场的情况进行安装广角或是远距离镜头；（3）点位的主要布置情况为：a.大门出入口、办公楼出入口：在出入口处设置 500 万数字红外一体摄像机，对进出人员特征进行监控；精品文档---下载后可任意编辑b.主设备和生产线：设置 500 万数字红外一体摄像机进行监控；要车间过道、主要公路通道，设置 500 万数字红外一体摄像机进行监控；四、主要设备技术参数1、500 万 1/3”CMOS ICR 红外阵列筒型网络摄像机DS-2CD2T55(D)-I3/I5/I8主要特性 ·最高分辨率可达 5M(2560×1920 @ 12.5 fps),并可输出 3M(2048×1536 @ 25 fps)实时图像 ·采纳 ROI 等视频压缩技术,压缩比高,且处理非常灵活,超低码率 ·码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求 ·支持 GBK 字库，支持更多汉字及生僻字叠加 ·支持 OSD 颜色自选 ·高效阵列红外灯,使用寿命长,照射距离可达 30 米(I3)/50 米(I5)/80 米(I8) ·支持 smart IR，防止夜间红外过曝 ·ICR 红外滤片式自动切换,实现真正的日夜监控 ·支持日夜两套参数独立配置 ·支持 PoE 供电功能(D 可选) ·支持 3D 数字降噪,支持数字宽动态 ·支持三码流,支持手机监控 ·支持走廊模式,...
