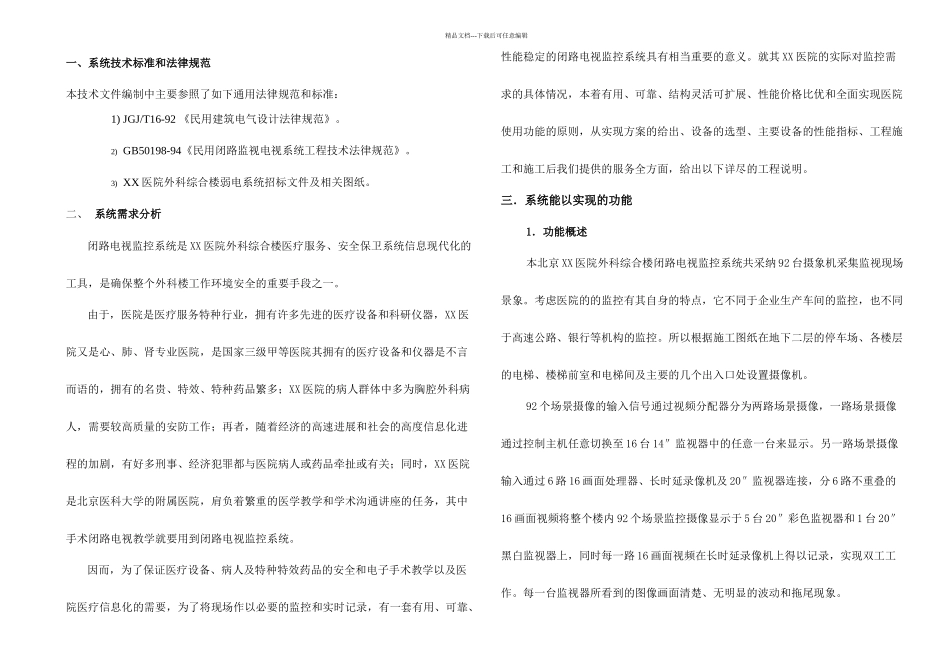

精品文档---下载后可任意编辑一、系统技术标准和法律规范本技术文件编制中主要参照了如下通用法律规范和标准：1) JGJ/T16-92 《民用建筑电气设计法律规范》。2) GB50198-94《民用闭路监视电视系统工程技术法律规范》。3) XX 医院外科综合楼弱电系统招标文件及相关图纸。二、 系统需求分析闭路电视监控系统是 XX 医院外科综合楼医疗服务、安全保卫系统信息现代化的工具，是确保整个外科楼工作环境安全的重要手段之一。由于，医院是医疗服务特种行业，拥有许多先进的医疗设备和科研仪器，XX 医院又是心、肺、肾专业医院，是国家三级甲等医院其拥有的医疗设备和仪器是不言而语的，拥有的名贵、特效、特种药品繁多；XX 医院的病人群体中多为胸腔外科病人，需要较高质量的安防工作；再者，随着经济的高速进展和社会的高度信息化进程的加剧，有好多刑事、经济犯罪都与医院病人或药品牵扯或有关；同时，XX 医院是北京医科大学的附属医院，肩负着繁重的医学教学和学术沟通讲座的任务，其中手术闭路电视教学就要用到闭路电视监控系统。因而，为了保证医疗设备、病人及特种特效药品的安全和电子手术教学以及医院医疗信息化的需要，为了将现场作以必要的监控和实时记录，有一套有用、可靠、性能稳定的闭路电视监控系统具有相当重要的意义。就其 XX 医院的实际对监控需求的具体情况，本着有用、可靠、结构灵活可扩展、性能价格比优和全面实现医院使用功能的原则，从实现方案的给出、设备的选型、主要设备的性能指标、工程施工和施工后我们提供的服务全方面，给出以下详尽的工程说明。三．系统能以实现的功能1．功能概述本北京 XX 医院外科综合楼闭路电视监控系统共采纳 92 台摄象机采集监视现场景象。考虑医院的的监控有其自身的特点，它不同于企业生产车间的监控，也不同于高速公路、银行等机构的监控。所以根据施工图纸在地下二层的停车场、各楼层的电梯、楼梯前室和电梯间及主要的几个出入口处设置摄像机。92 个场景摄像的输入信号通过视频分配器分为两路场景摄像，一路场景摄像通过控制主机任意切换至 16 台 14″监视器中的任意一台来显示。另一路场景摄像输入通过 6 路 16 画面处理器、长时延录像机及 20″监视器连接，分 6 路不重叠的16 画面视频将整个楼内 92 个场景监控摄像显示于 5 台 20″彩色监视器和 1 台 20″黑白监视器上，同时每一路 16 画面视频在长时延录像机上得以记录，实现双工工作。每一台监视器...
