缆索吊拆除施工方案

缆索吊拆除施工方案_第1页

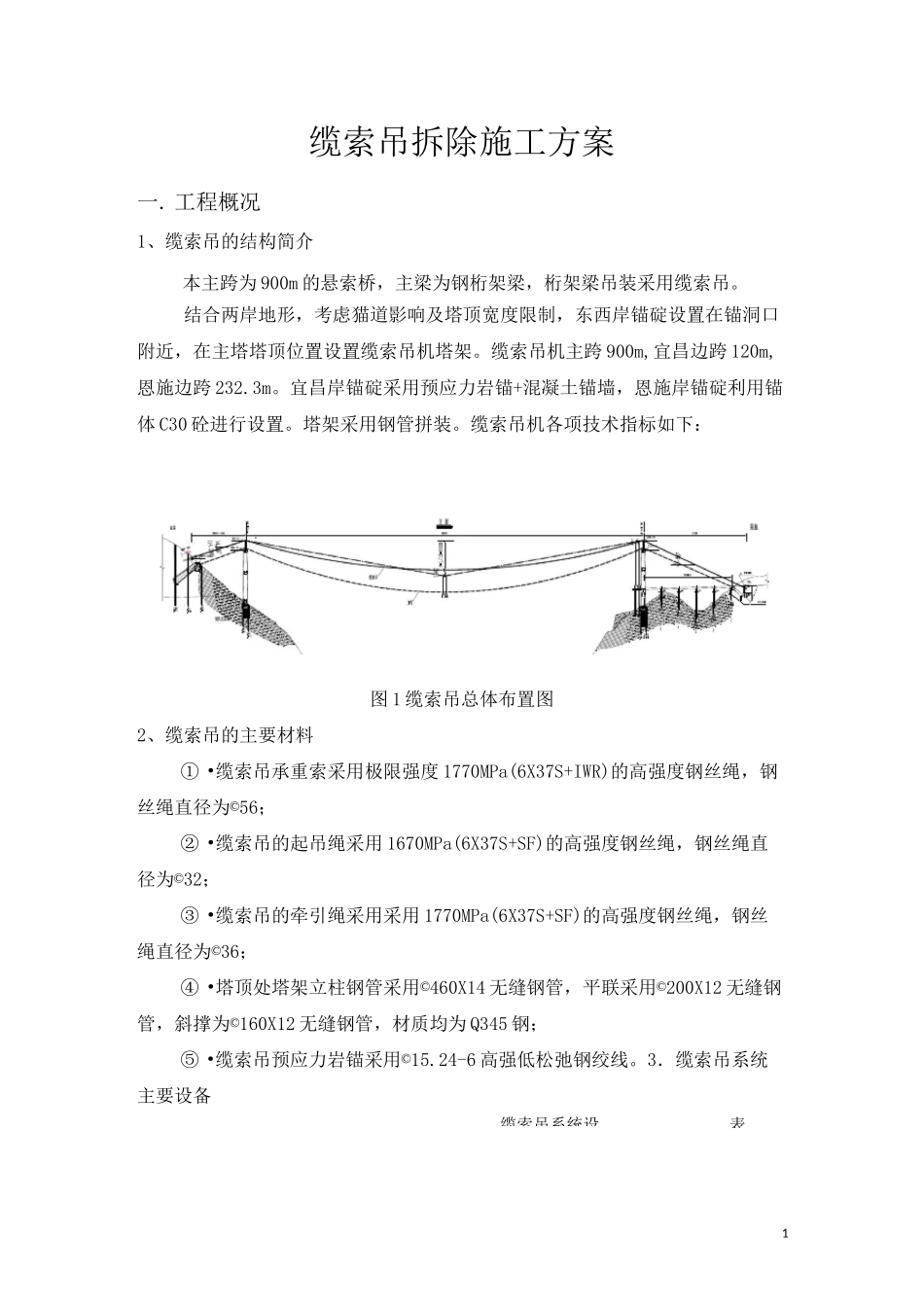

1/9
缆索吊拆除施工方案_第2页

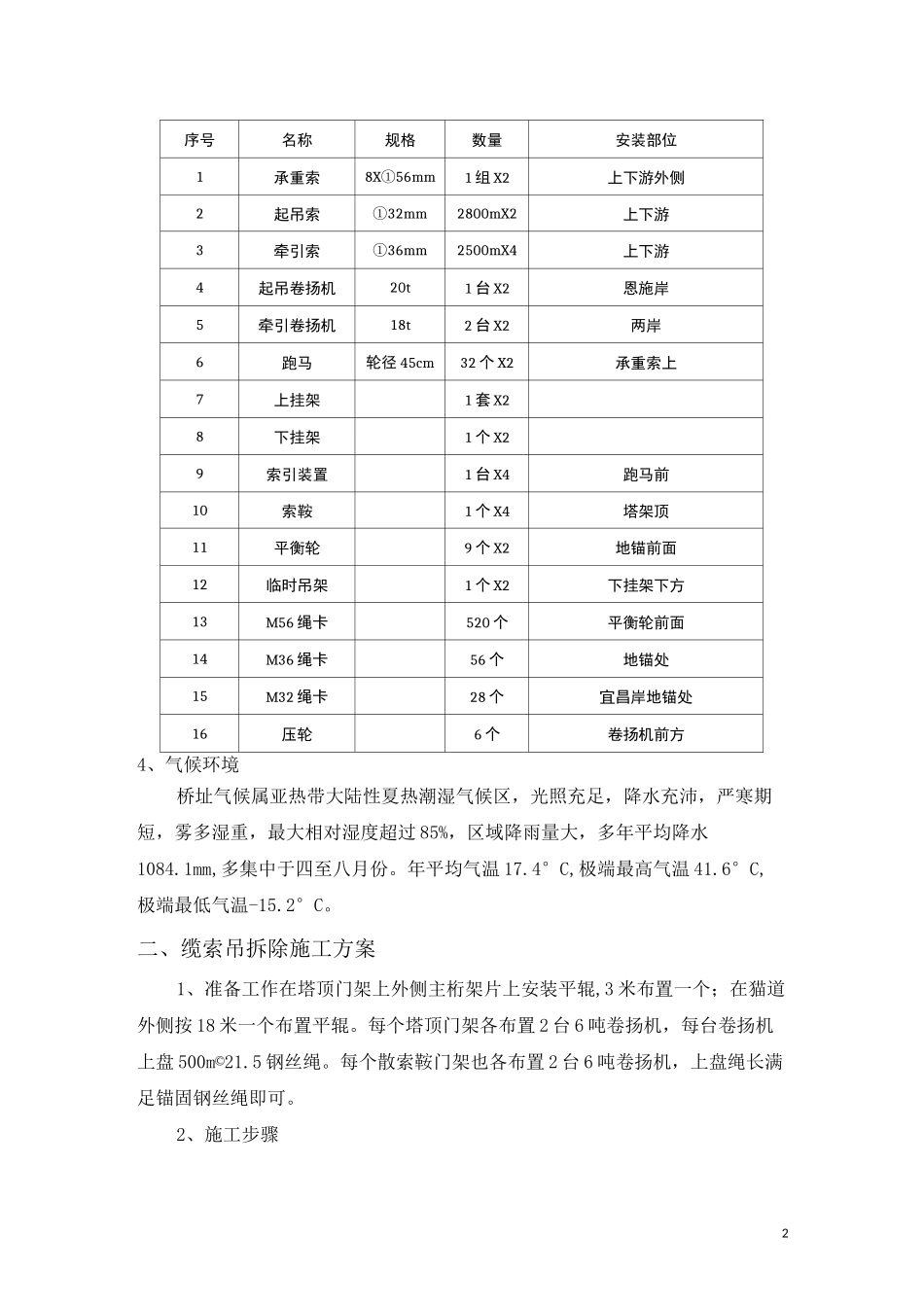

2/9
缆索吊拆除施工方案_第3页

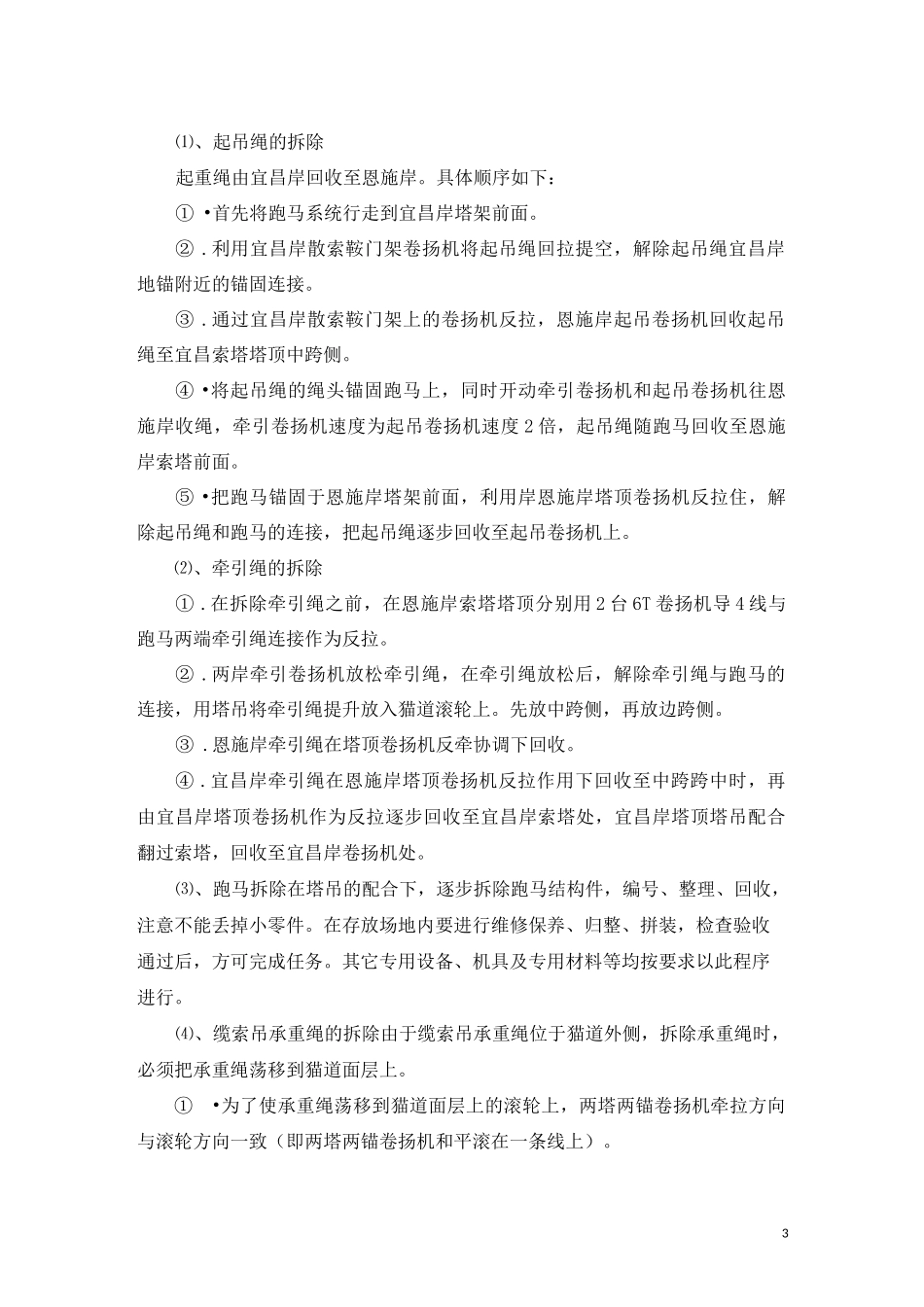

3/9
缆索吊系统设1表缆索吊拆除施工方案一. 工程概况1、缆索吊的结构简介本主跨为 900m 的悬索桥,主梁为钢桁架梁,桁架梁吊装采用缆索吊。结合两岸地形,考虑猫道影响及塔顶宽度限制,东西岸锚碇设置在锚洞口附近,在主塔塔顶位置设置缆索吊机塔架。缆索吊机主跨 900m,宜昌边跨 120m,恩施边跨 232.3m。宜昌岸锚碇采用预应力岩锚+混凝土锚墙,恩施岸锚碇利用锚体 C30 砼进行设置。塔架采用钢管拼装。缆索吊机各项技术指标如下:图 1 缆索吊总体布置图2、缆索吊的主要材料① •缆索吊承重索采用极限强度 1770MPa(6X37S+IWR)的高强度钢丝绳,钢丝绳直径为©56;② •缆索吊的起吊绳采用 1670MPa(6X37S+SF)的高强度钢丝绳,钢丝绳直径为©32;③ •缆索吊的牵引绳采用采用 1770MPa(6X37S+SF)的高强度钢丝绳,钢丝绳直径为©36;④ •塔顶处塔架立柱钢管采用©460X14 无缝钢管,平联采用©200X12 无缝钢管,斜撑为©160X12 无缝钢管,材质均为 Q345 钢;⑤ •缆索吊预应力岩锚采用©15.24-6 高强低松弛钢绞线。3.缆索吊系统主要设备2序号名称规格数量安装部位1承重索8X①56mm1 组 X2上下游外侧2起吊索①32mm2800mX2上下游3牵引索①36mm2500mX4上下游4起吊卷扬机20t1 台 X2恩施岸5牵引卷扬机18t2 台 X2两岸6跑马轮径 45cm32 个 X2承重索上7上挂架1 套 X28下挂架1 个 X29索引装置1 台 X4跑马前10索鞍1 个 X4塔架顶11平衡轮9 个 X2地锚前面12临时吊架1 个 X2下挂架下方13M56 绳卡520 个平衡轮前面14M36 绳卡56 个地锚处15M32 绳卡28 个宜昌岸地锚处16压轮6 个卷扬机前方4、气候环境桥址气候属亚热带大陆性夏热潮湿气候区,光照充足,降水充沛,严寒期短,雾多湿重,最大相对湿度超过 85%,区域降雨量大,多年平均降水1084.1mm,多集中于四至八月份。年平均气温 17.4°C,极端最高气温 41.6°C,极端最低气温-15.2°C。二、缆索吊拆除施工方案1、准备工作在塔顶门架上外侧主桁架片上安装平辊,3 米布置一个;在猫道外侧按 18 米一个布置平辊。每个塔顶门架各布置 2 台 6 吨卷扬机,每台卷扬机上盘 500m©21.5 钢丝绳。每个散索鞍门架也各布置 2 台 6 吨卷扬机,上盘绳长满足锚固钢丝绳即可。2、施工步骤3⑴、起吊绳的拆除起重绳由宜昌岸回收至恩施岸。具体顺序如下:① •首先将跑马系统行走到宜昌岸塔架前面。② .利用宜昌岸散索鞍门架卷扬机将起吊绳回拉提空,解除起吊绳宜昌岸地锚附近...
