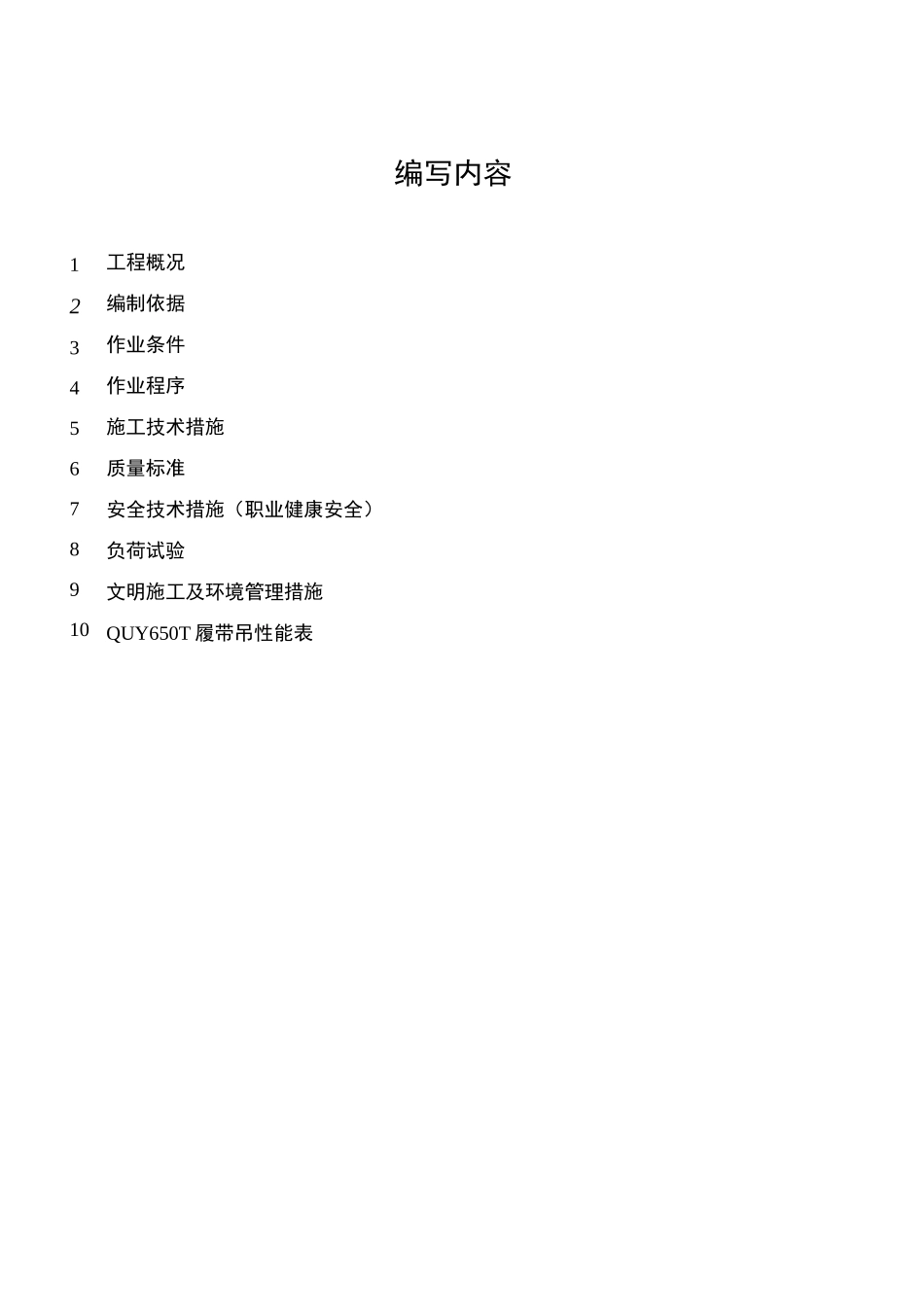

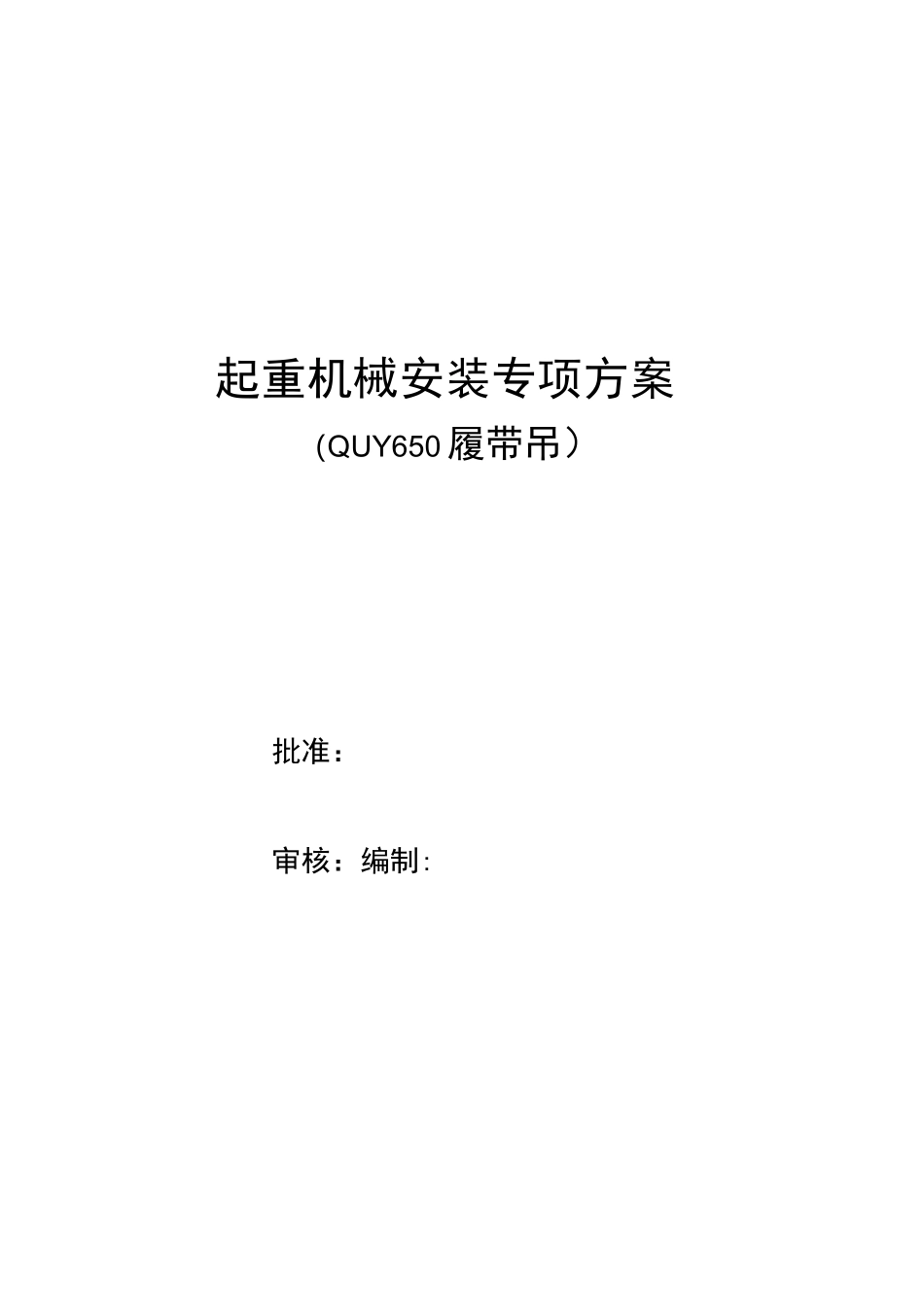

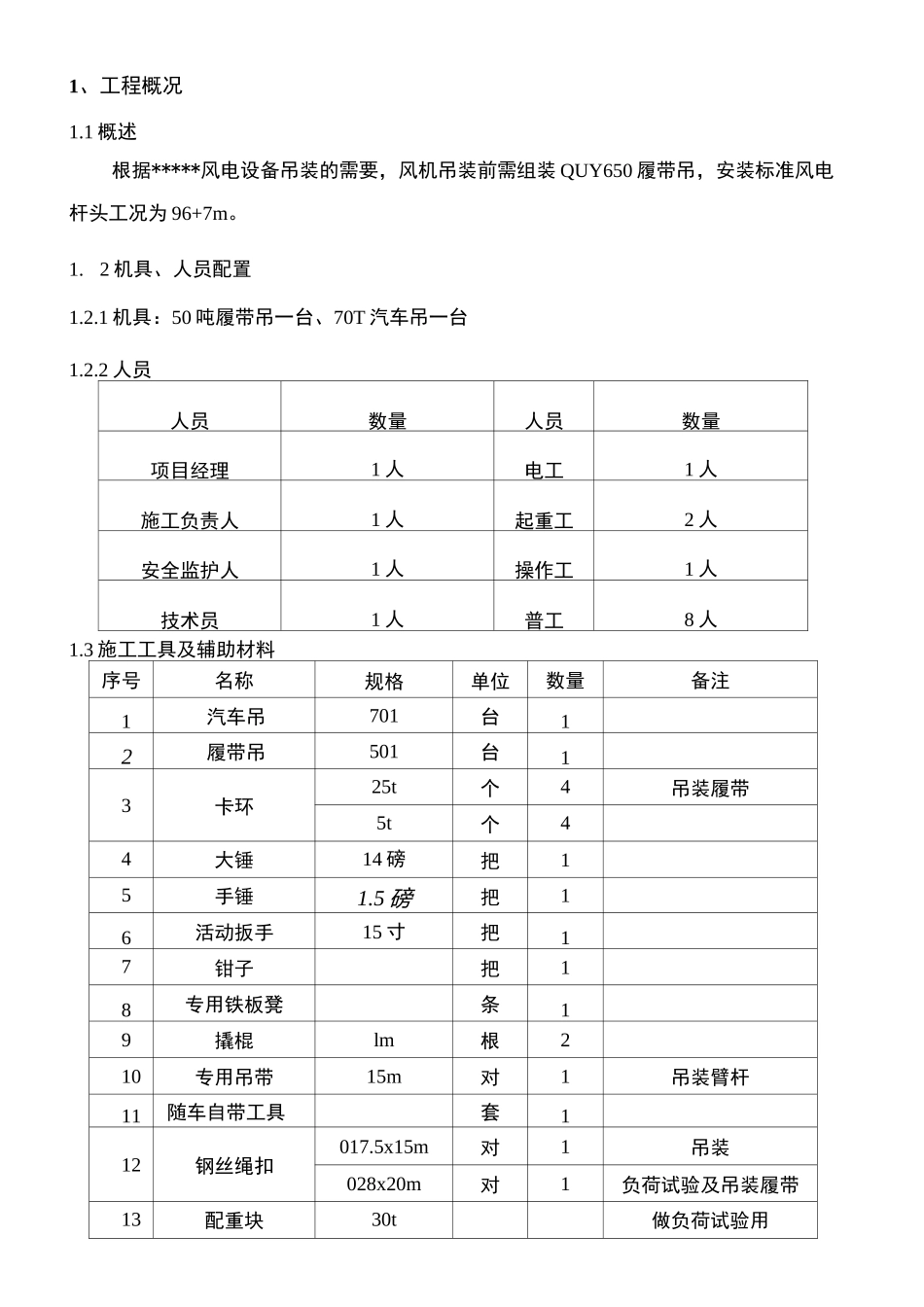

起重机械安装专项方案(QUY650 履带吊)批准:审核:编制:编写内容工程概况编制依据作业条件作业程序施工技术措施质量标准安全技术措施(职业健康安全)负荷试验文明施工及环境管理措施QUY650T 履带吊性能表123456789101、工程概况1.1 概述根据*****风电设备吊装的需要,风机吊装前需组装 QUY650 履带吊,安装标准风电杆头工况为 96+7m。1.2 机具、人员配置1.2.1 机具:50 吨履带吊一台、70T 汽车吊一台1.2.2 人员人员数量人员数量项目经理1 人电工1 人施工负责人1 人起重工2 人安全监护人1 人操作工1 人技术员1 人普工8 人1.3 施工工具及辅助材料序号名称规格单位数量备注1汽车吊701台12履带吊501台13卡环25t个4吊装履带5t个44大锤14 磅把15手锤1.5 磅把16活动扳手15 寸把17钳子把18专用铁板凳条19撬棍lm根210专用吊带15m对1吊装臂杆11随车自带工具套112钢丝绳扣017.5x15m对1吊装028x20m对1负荷试验及吊装履带13配重块30t做负荷试验用1・4 主要部件外形尺寸、重量及数量主机XI长度13500mm宽度3400mm高度3465mm重量65t履带总成X2长度12000mm宽度1680mm高度1800mm重量55t主臂底节臂XI长度12400mm宽度3100mm高度3350mm重量20.7t主臂顶节臂XI长度6700mm宽度2945mm高度2800mm重量5.4t主臂 6m 臂XI长度6250mm宽度2980mm高度3130mm重量4.8t主臂 12m 臂 AXI长度12250mm宽度2980mm高度3130mm重量10.5t主臂 12m 臂 A.SXI长度12250mm宽度2980mm高度3130mm重量10.5t主臂 12m 臂 BX3长度12250mm宽度2980mm高度3130mm重量9.5t主臂 12m 臂 CXI长度12250mm宽度2980mm高度3130mm重量9.15t主臂 12m 臂 C.SXI长度12250mm宽度2980mm高度3130mm重量9.15t650 吨塔头XI长度2615mm宽度3620mm高度1055mm重量3.9t塔臂前撑杆XI长度17060mm宽度2505mm高度1070mm重量4.3t塔臂后撑杆XI长度16560mm宽度2500mm高度845mm重量6t塔臂顶节臂XI长度7090mm宽度2545mm高度2755mm重量3t鹅头架XI长度2560mm宽度1330mm高度680mm重量0.2t100 吨吊钩XI长度1965mm宽度970mm高度800mm重量4.It配重框架X2长度2028mm宽度2660mm高度1965mm重量6.5t车身压重框架X2长度1990mm宽度2560mm高度730mm重量1.It超起配重底架XI长度8100mm宽度2800mm高度920mm重量9t07~~)OC10 吨配重块X46长度1700mm宽度2400mm高度400mm重量10t12m 主臂根部一 12m 主臂臂杆 X2-6m 主臂臂杆 X2-12m 主臂臂杆 X2-12m 主臂臂杆 X2f7m风电杆头2、编制依据2. 1《QUY650 履...
