导流涵管封堵施工方案

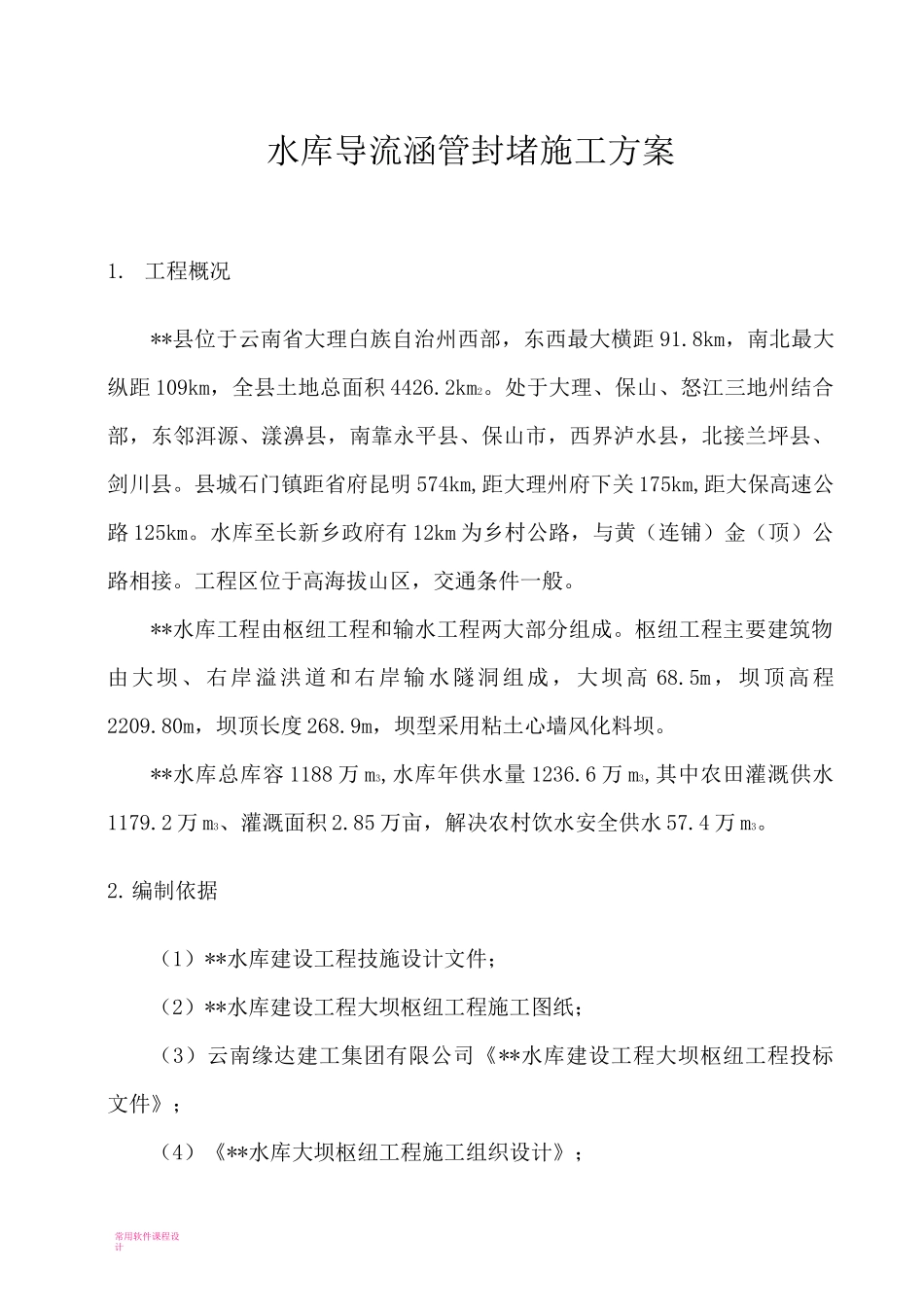

导流涵管封堵施工方案_第1页
1/15
导流涵管封堵施工方案_第2页
2/15
导流涵管封堵施工方案_第3页
3/15
常用软件课程设计水库导流涵管封堵施工方案1. 工程概况**县位于云南省大理白族自治州西部,东西最大横距 91.8km,南北最大纵距 109km,全县土地总面积 4426.2km2。处于大理、保山、怒江三地州结合部,东邻洱源、漾濞县,南靠永平县、保山市,西界泸水县,北接兰坪县、剑川县。县城石门镇距省府昆明 574km,距大理州府下关 175km,距大保高速公路 125km。水库至长新乡政府有 12km 为乡村公路,与黄(连铺)金(顶)公路相接。工程区位于高海拔山区,交通条件一般。**水库工程由枢纽工程和输水工程两大部分组成。枢纽工程主要建筑物由大坝、右岸溢洪道和右岸输水隧洞组成,大坝高 68.5m,坝顶高程2209.80m,坝顶长度 268.9m,坝型采用粘土心墙风化料坝。**水库总库容 1188 万 m3,水库年供水量 1236.6 万 m3,其中农田灌溉供水1179.2 万 m3、灌溉面积 2.85 万亩,解决农村饮水安全供水 57.4 万 m3。2.编制依据(1)**水库建设工程技施设计文件;(2)**水库建设工程大坝枢纽工程施工图纸;(3)云南缘达建工集团有限公司《**水库建设工程大坝枢纽工程投标文件》;(4)《**水库大坝枢纽工程施工组织设计》;常用软件课程设计5)《**水库防洪度汛方案》6)其它有关规范。3. 导流度汛要求**水库大坝工程导流度汛设计:① 2010 年枯季至 2010 年汛前,利用上游临时围堰堵水,在主河床埋设D1000 预应力管进行一期施工导流,2011 年汛前需封堵。② 2011 年利用一期度汛坝体挡水,导流输水洞导流。度汛坝体采用粘土斜墙防渗,斜墙顶高程 2170.00m,度汛坝顶高程 2182.00m,导流输水隧洞底高程 2168.231m。度汛标准:5 年一遇洪水,最大泄洪量 7.56m3/S,单日洪水总量 157 万 m3。度汛要求:2011 年 4 月 30 前完成高程 2182 度汛坝体的填筑。③ 2012 年以后,二期度汛坝体挡水,导流输水洞导流。度汛标准:10年一遇洪水:最大泄洪量 10.6m3/S,单日洪水总量 251 万 m3。④ 施工顺序:一期度汛坝体完成后,封堵导流涵管,继续二期坝体填筑施工。4、导流涵管封堵前工程形象根据包罗水库施工导流及度汛设计要求、施工进度计划安排,2011 年 4月导流涵管封堵前工程施工形象如下:(1)一期度汛坝体填筑已完成,其中粘土斜墙填筑至高程 2170.00m,一期度汛坝体风化料填筑至 2182.00m 高程,一期度汛坝体心墙填筑至2160.96m 高程。整个大坝施工已具备设计的 2011 年度汛条件;常用软件课程设计(2)导...
