轻型门式钢结构施工方案

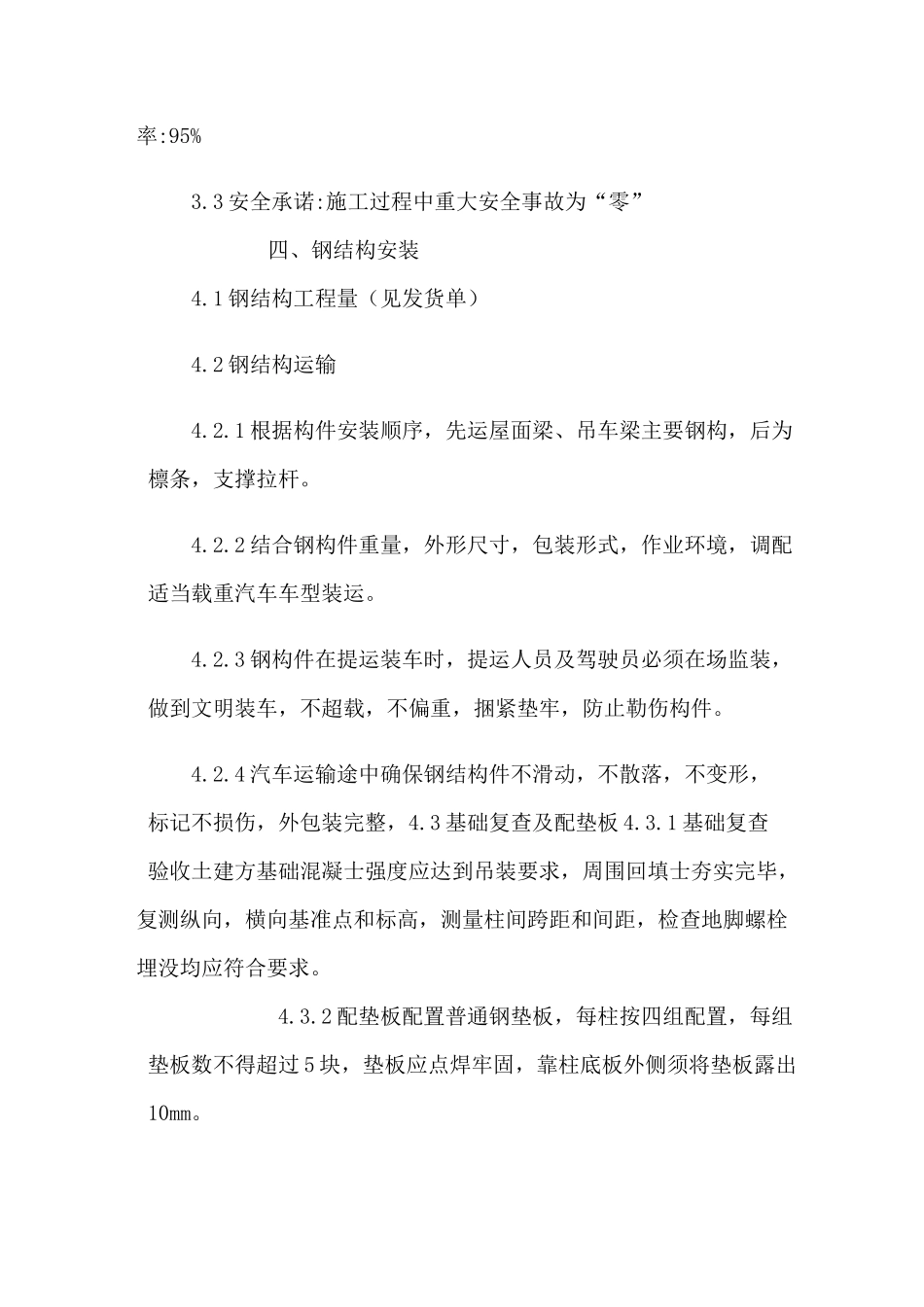

轻型门式钢结构施工方案_第1页
1/7
轻型门式钢结构施工方案_第2页
2/7
轻型门式钢结构施工方案_第3页
3/7
钢结构施工方案一、.工程概况:XXx 有限公司热电联产项目主厂房-轻钢结构工程:总跨度 18 米;总长 54 米,每开间 6 米;总建筑面积约 972 平方米。本工程为门式轻钢结构,主框架采用实腹式 H 型钢。(1)屋面:屋面外板采用 0.6mm 彩钢板,屋面内板采用 0.476mm 彩钢板中间夹 50mm 保温棉。(2) 主材:本工程主钢架材质为 Q345 钢,檩条采用 C 型钢 Q235 镀锌,柱间支撑和屋面横向支撑采用 Q235 钢,其他支撑和未注明的材料材质均为 Q235B。(3) 高强度螺栓:采用 10.9 级大六角头螺栓,其接触面采用喷砂处理,抗滑移系数 20.5,不得刷油漆或污损;(4) 焊缝质量:钢框架(包括屋面梁)中构件与法兰板的对接焊缝按(GB50205-2001)中一级焊缝标准检查;钢框架(包括屋面梁)中所有焊缝按(GB50205-2001)中二级焊缝标准检查;其余按(GB50205-2001)中三级焊给检查;(5) 油漆:所有的钢材表面均要求严格除锈,除锈质量标准 Sa2.5 级,除锈标准按国家标准 GB8923-88 执行。涂漆时,在高强度螺栓连接范围内构件表面不得涂漆,待安装完毕后再进行防腐处理,底漆采用中灰环氧富锌漆两道。1.1编制依据《建筑结构可靠度统一设计标准》GB50068-2001《建筑结构可靠度统设计标准》GB50068-2001《建筑结构荷载规范》GB50009-2001《钢结构设计规范》GBJ50017-2003《门式刚架轻型房屋钢结构技术规范》CECS102:2002《冷弯薄壁型钢结构技术规范》GB50018-2002《压型金属板设计施工规程》YBJ216-88《压型件紧固件设计与施工规程》BEQTJ)0016-89-88《建筑抗震设计规范》GB50011-2001《钢结构防火涂料应用技术规范》CECS24:90《钢结构高强度螺栓连接设计、施工及验收规程》JGJ82-91《建筑钢结构焊接规程》JGJ81-2002《钢结构工程施工及验收规范》GB50205-20011.3 工程重点1.2.1由于主钢构件安装后,高空跟随安装檩条、支撑、拉杆、天沟、屋面板等结构,与土建、电气、给排水等专业形成立体交叉作业,因此保证安全施工的措施是施工安排的重点。1.2.2在建设单位统一指挥协调下,积极主动做好施工现场,施工计划及相关安装专业的衔接和协作配合,按期和提前完成钢结构安装工程。二、钢结构工程进度综述2.1 钢结构安装与土建进行交叉作业,并应保证安装的连续性,安装总工期为 30 天;2.2 遇不可抗力、重大自然因素影响时,工期应顺延。注:在建设单位的统一指挥协调下,工程进度的专业配合具体情况可能作部份调整。三、量方针及安全承诺3.1 质量方针:坚持...
