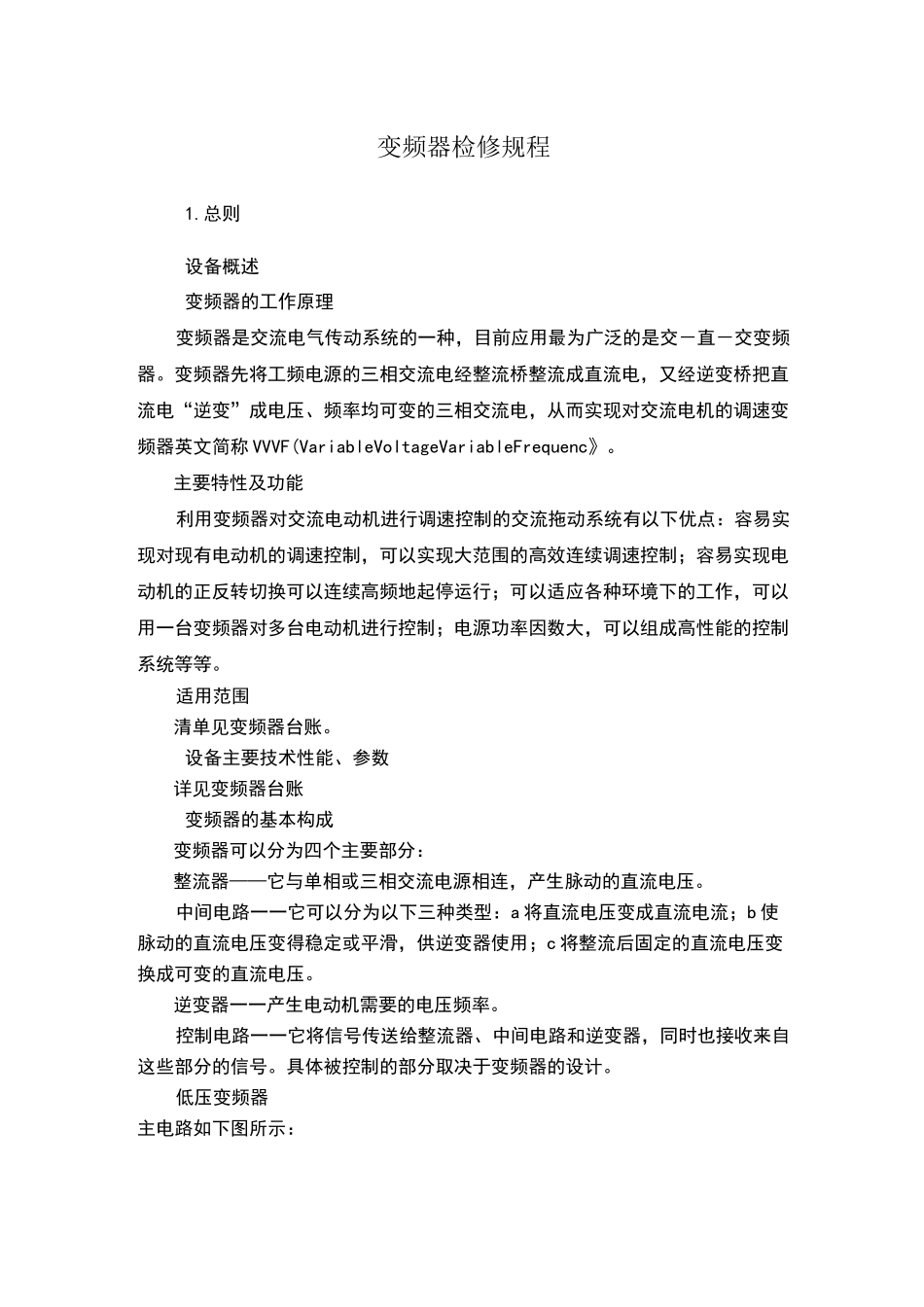

变频器检修规程

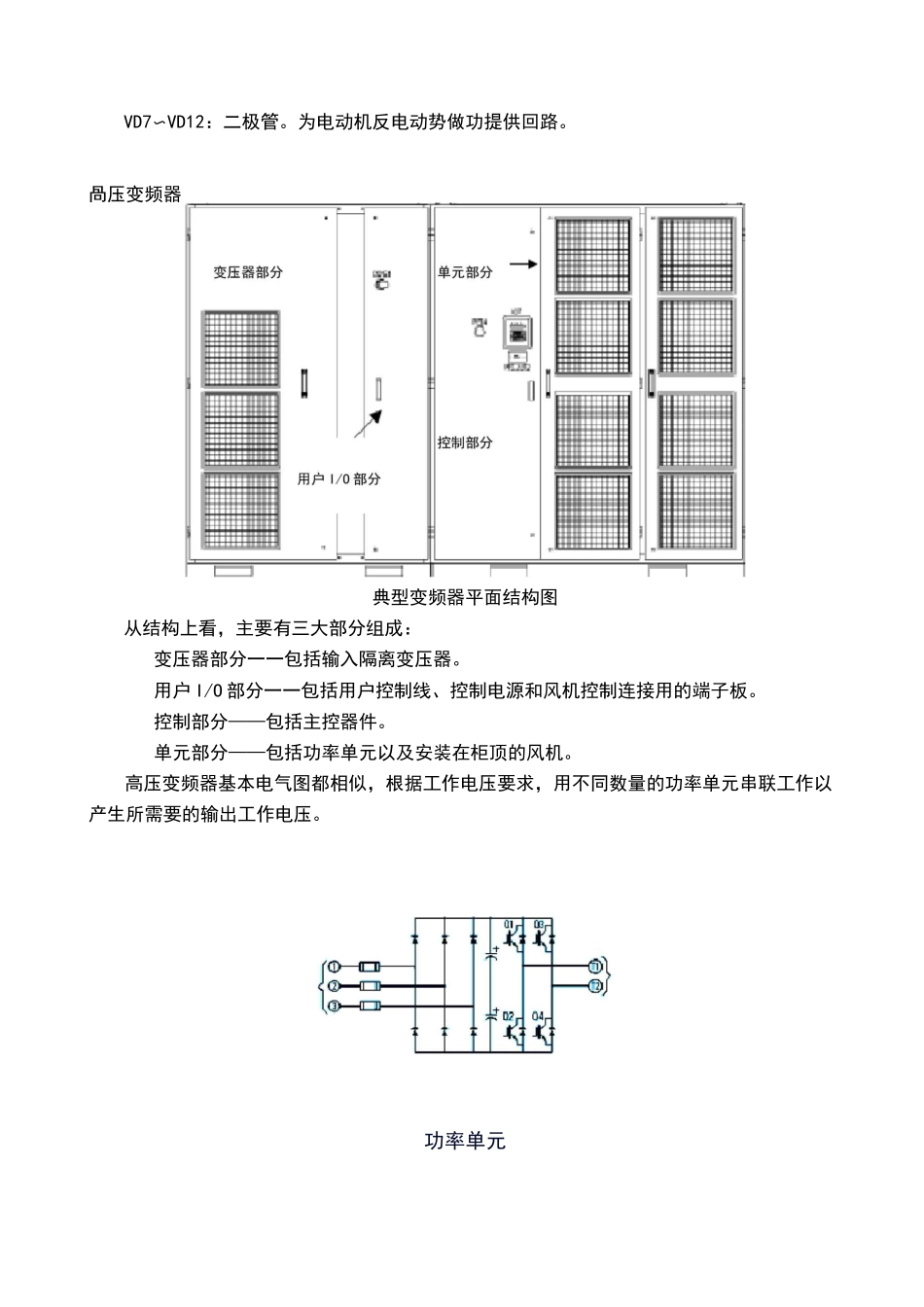

变频器检修规程1.总则设备概述变频器的工作原理变频器是交流电气传动系统的一种，目前应用最为广泛的是交－直－交变频器。变频器先将工频电源的三相交流电经整流桥整流成直流电，又经逆变桥把直流电“逆变”成电压、频率均可变的三相交流电，从而实现对交流电机的调速变频器英文简称 VVVF(VariableVoltageVariableFrequenc》。主要特性及功能利用变频器对交流电动机进行调速控制的交流拖动系统有以下优点：容易实现对现有电动机的调速控制，可以实现大范围的高效连续调速控制；容易实现电动机的正反转切换可以连续高频地起停运行；可以适应各种环境下的工作，可以用一台变频器对多台电动机进行控制；电源功率因数大，可以组成高性能的控制系统等等。适用范围清单见变频器台账。设备主要技术性能、参数详见变频器台账变频器的基本构成变频器可以分为四个主要部分：整流器——它与单相或三相交流电源相连，产生脉动的直流电压。中间电路一一它可以分为以下三种类型：a 将直流电压变成直流电流；b 使脉动的直流电压变得稳定或平滑，供逆变器使用；c 将整流后固定的直流电压变换成可变的直流电压。逆变器一一产生电动机需要的电压频率。控制电路一一它将信号传送给整流器、中间电路和逆变器，同时也接收来自这些部分的信号。具体被控制的部分取决于变频器的设计。低压变频器主电路如下图所示：VTVD7〜VD12：二极管。为电动机反电动势做功提供回路。咼压变频器典型变频器平面结构图从结构上看，主要有三大部分组成：变压器部分一一包括输入隔离变压器。用户 I/O 部分一一包括用户控制线、控制电源和风机控制连接用的端子板。控制部分——包括主控器件。单元部分——包括功率单元以及安装在柜顶的风机。高压变频器基本电气图都相似，根据工作电压要求，用不同数量的功率单元串联工作以产生所需要的输出工作电压。功率单元POWERCEL三相电源输入电动机G6DO-72DOVACINDUCTIONKIOTO 沦 A典型高压变频器拓扑(二期溶出隔膜泵)变频器点检标准中、高压变频器点检标准点检部位点检内容判定基准日检周期定检周期点检方法工作环境环境温度0°C〜40°C，温度变化不超过5°C/h24h1m测量工作环境环境湿度W90%(20C),无凝结；相对湿度变化率不超过 5%24h1m测量电源电压-10%〜5%24h1m观察电源频率频率波动不超过±2%，频率变化每秒不超过±1%24h1m观察变频器及附件气味无异味24h1m鼻闻变压器、风扇振动运行正常，无异常振动24h1m观察变压器、风扇声音无异吊声曰24...
