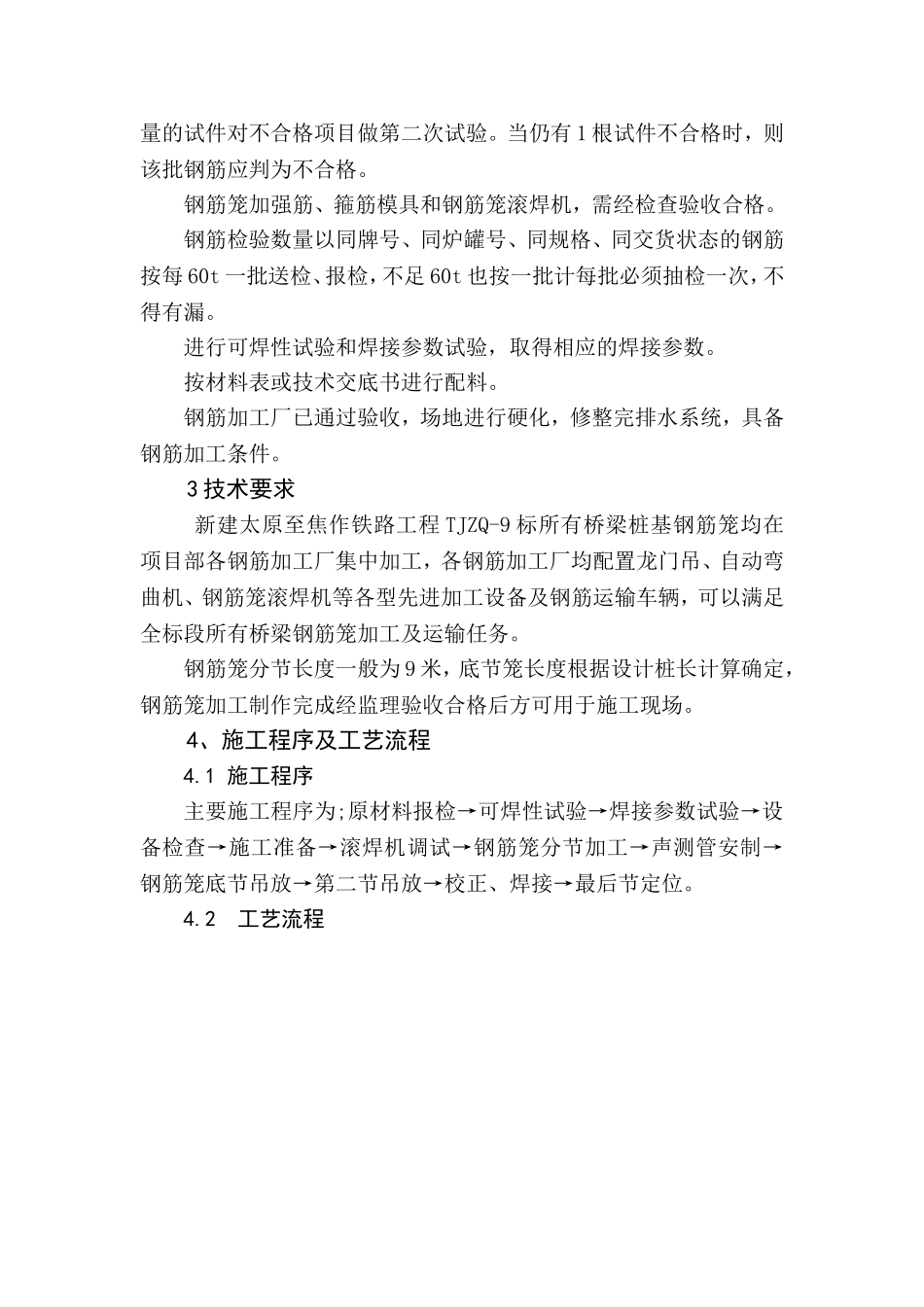

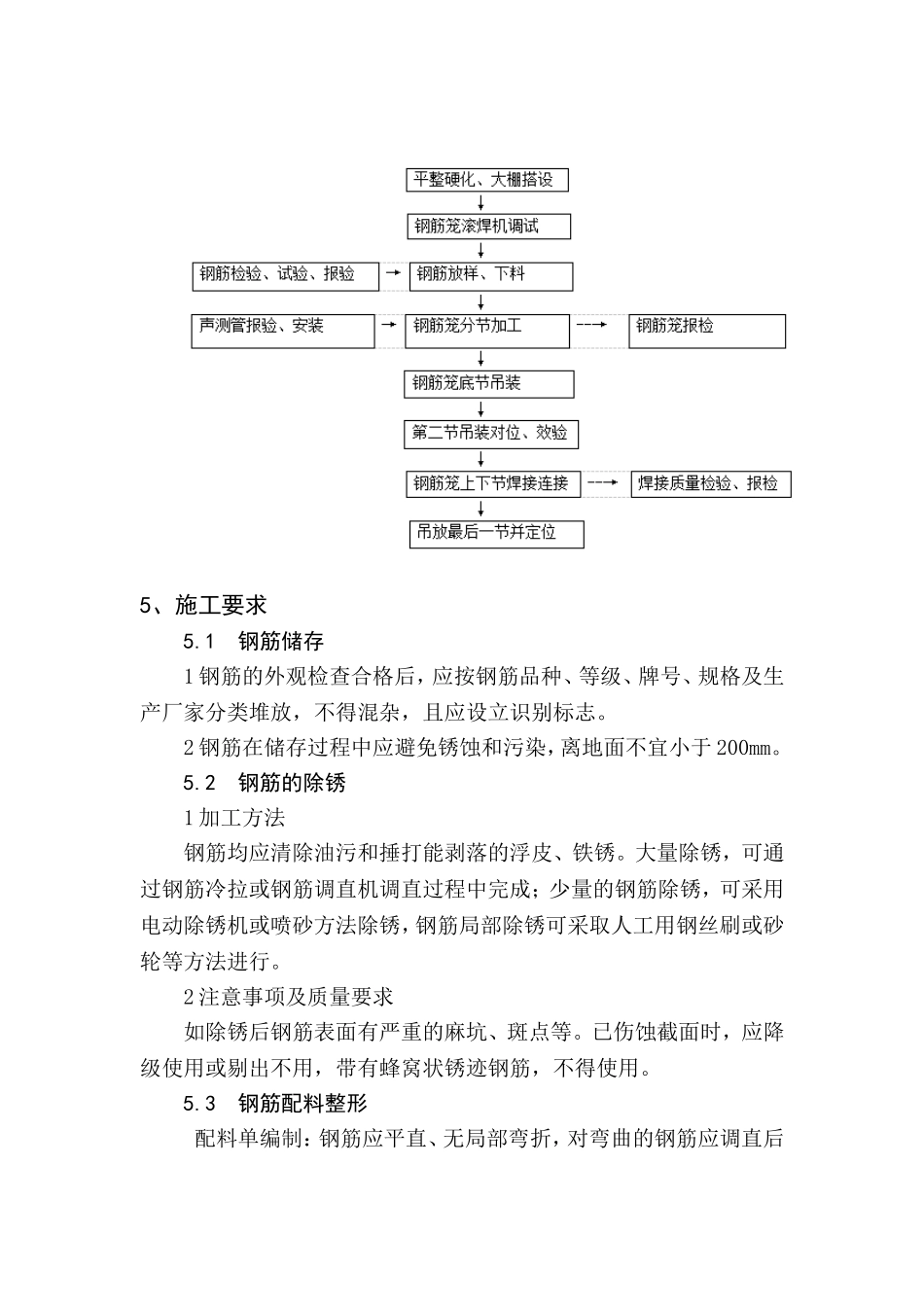

桥梁桩基钢筋笼加工及焊接施工作业指导书桥梁桩基钢筋笼加工及焊接施工作业指导书1适用范围本作业指导书适用于新建太原至焦作铁路工程TJZQ-9标所有桥梁钻孔桩钢筋笼制作、吊装、焊接施工。2作业准备2.1技术准备施工图已到位，经过审核已澄清有关技术问题，技术人员已认真熟悉施工图纸、规范及技术标准。人员经培训合格后进场，特种工持证上岗。安全防护用品：穿绝缘鞋、戴绝缘手套和防护面罩或深色防护眼罩等已发放给操作人员，操作人员熟知使用方法。2.2材料验收及场地准备钢筋原材运抵钢筋加工厂后，项目部试验室首先验证其品种、级别和规格是否符合设计要求，并查看其产品合格证、附件清单和有关材质报告单或检查报告，并按60t为验收批进行力学抽检，合格后方予以接受。热轧圆盘条、热轧光圆钢筋、热轧带肋钢筋和余热处理钢筋的检验应符合下列规定：每批钢筋应由同一牌号，同一炉罐号、同一规格、同一交货状态组成，并不得大于60t。检查每批钢筋的外观质量。钢筋表面不得有裂纹、结疤和折叠；表面的凸块和其它缺陷度的深度和高度不得大于所在部位尺寸的允许偏差在外观经检查合格的每批钢筋中任选两根钢筋，在其上截取1组试样，每组试样各制试件，分别做拉伸（含抗拉强度、屈服点、伸长率）和冷弯试验，当试样中有1个试验项目不符合要求时，应另取2倍数量的试件对不合格项目做第二次试验。当仍有1根试件不合格时，则该批钢筋应判为不合格。钢筋笼加强筋、箍筋模具和钢筋笼滚焊机，需经检查验收合格。钢筋检验数量以同牌号、同炉罐号、同规格、同交货状态的钢筋按每60t一批送检、报检，不足60t也按一批计每批必须抽检一次，不得有漏。进行可焊性试验和焊接参数试验，取得相应的焊接参数。按材料表或技术交底书进行配料。钢筋加工厂已通过验收，场地进行硬化，修整完排水系统，具备钢筋加工条件。3技术要求新建太原至焦作铁路工程TJZQ-9标所有桥梁桩基钢筋笼均在项目部各钢筋加工厂集中加工，各钢筋加工厂均配置龙门吊、自动弯曲机、钢筋笼滚焊机等各型先进加工设备及钢筋运输车辆，可以满足全标段所有桥梁钢筋笼加工及运输任务。钢筋笼分节长度一般为9米，底节笼长度根据设计桩长计算确定，钢筋笼加工制作完成经监理验收合格后方可用于施工现场。4、施工程序及工艺流程4.1施工程序主要施工程序为;原材料报检→可焊性试验→焊接参数试验→设备检查→施工准备→滚焊机调试→钢筋笼分节加工→声测管安制→钢筋笼底节吊放→第二节吊放→校正、焊接→最后节定位。4.2工艺流程5、施工要求5.1钢筋储存1钢筋的外观检查合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混杂，且应设立识别标志。2钢筋在储存过程中应避免锈蚀和污染，离地面不宜小于200mm。5.2钢筋的除锈1加工方法钢筋均应清除油污和捶打能剥落的浮皮、铁锈。大量除锈，可通过钢筋冷拉或钢筋调直机调直过程中完成；少量的钢筋除锈，可采用电动除锈机或喷砂方法除锈，钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。2注意事项及质量要求如除锈后钢筋表面有严重的麻坑、斑点等。已伤蚀截面时，应降级使用或剔出不用，带有蜂窝状锈迹钢筋，不得使用。5.3钢筋配料整形配料单编制：钢筋应平直、无局部弯折，对弯曲的钢筋应调直后使用。调直后的钢筋应平直、无局部弯折，冷拔低碳钢筋表面不得有明显擦伤。5.4钢筋下料1下料前认真核对钢筋规格、级别及加工数量，无误后方可下料。2钢筋弯曲成型前，应根据配料表要求长度分别截断，用钢筋切断机进行。在钢筋切断前，现在钢筋上用粉笔按配料单标注下料长度将切断位置做明显标记，切断时，切断标记对准刀刃将钢筋放入切割槽将其切断。3应将同规格钢筋根据不同长短搭配、统筹排料；一般先断长料。后断短料，减少短头和损耗。切断过程中如发现劈裂、缩头或严重的弯头等，必须切除，切断后钢筋断口不得有马蹄形或起弯等现象，钢筋长度偏差不得小于±10mm。5.5钢筋的弯曲成型1加工方法钢筋的弯制和末端弯钩均应符合设计要求,箍筋的末端应作弯钩，当弯钩的形式为180°,弯曲直径应大于受力钢筋直径，且不应小于箍筋直径的2.5倍，弯钩平直部分的长度,不应小于箍筋直径的5倍...
