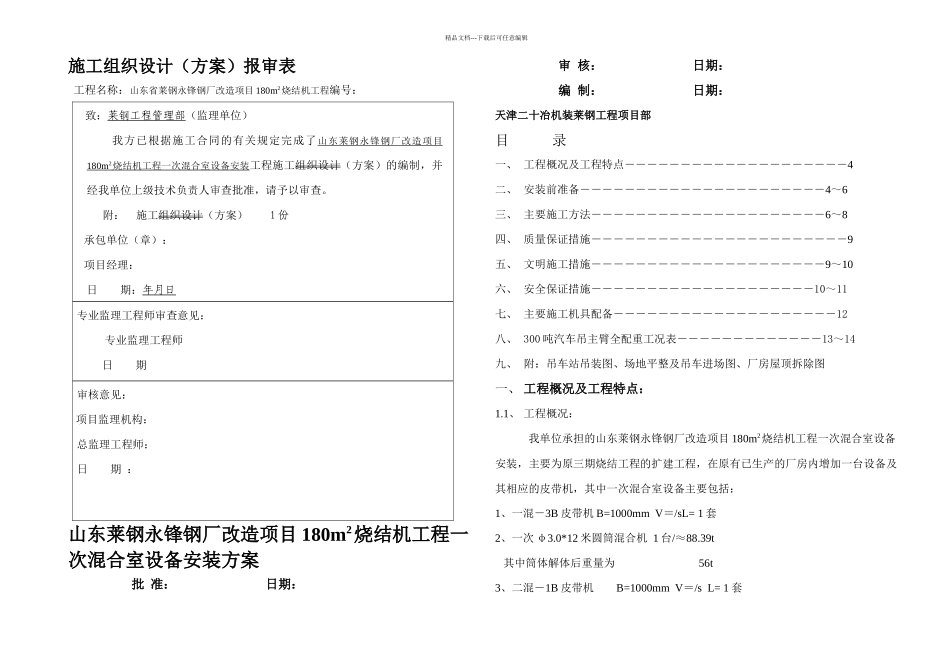

精品文档---下载后可任意编辑施工组织设计(方案)报审表工程名称:山东省莱钢永锋钢厂改造项目 180m2烧结机工程编号:致:莱钢工程管理部(监理单位)我方已根据施工合同的有关规定完成了山东莱钢永锋钢厂改造项目180m 2 烧结机工程一次混合室设备安装 工程施工组织设计(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。附: 施工组织设计(方案) 1 份承包单位(章):项目经理: 日 期:年月日专业监理工程师审查意见: 专业监理工程师 日 期 审核意见:项目监理机构:总监理工程师:日 期 :山东莱钢永锋钢厂改造项目 180m2烧结机工程一次混合室设备安装方案批 准: 日期:审 核: 日期:编 制: 日期:天津二十冶机装莱钢工程项目部目 录一、 工程概况及工程特点――――――――――――――――――――4二、 安装前准备――――――――――――――――――――――4~6三、 主要施工方法―――――――――――――――――――――6~8四、 质量保证措施―――――――――――――――――――――――9五、 文明施工措施―――――――――――――――――――――9~10六、 安全保证措施――――――――――――――――――――10~11七、 主要施工机具配备―――――――――――――――――――-12八、 300 吨汽车吊主臂全配重工况表―――――――――――――13~14九、 附:吊车站吊装图、场地平整及吊车进场图、厂房屋顶拆除图一、 工程概况及工程特点:1.1、 工程概况:我单位承担的山东莱钢永锋钢厂改造项目 180m2烧结机工程一次混合室设备安装,主要为原三期烧结工程的扩建工程,在原有已生产的厂房内增加一台设备及其相应的皮带机,其中一次混合室设备主要包括:1、一混-3B 皮带机 B=1000mm V=/sL= 1 套2、一次 φ3.0*12 米圆筒混合机 1 台/≈88.39t 其中筒体解体后重量为 56t3、二混-1B 皮带机 B=1000mm V=/s L= 1 套精品文档---下载后可任意编辑1.2、编制说明:a)根据山东省冶金设计院工程安装图纸。b) 根据参考以往安装经验进行编制此方案c)依据国家和冶金行业颁发的施工及验收法律规范、工程质量检验评定标准。1.3、工程特点:1)由于设备外形尺寸大,设备重量重,吊装需要大型吊车配合安装。2)由于本工程为扩建工程,需要于生产同时进行。3)由于厂房已经形成,必须将厂房屋顶拆除后吊装设备。(见后拆除示意图)4)大型吊车进场前的道...
