三星液晶显示器简易维修图解

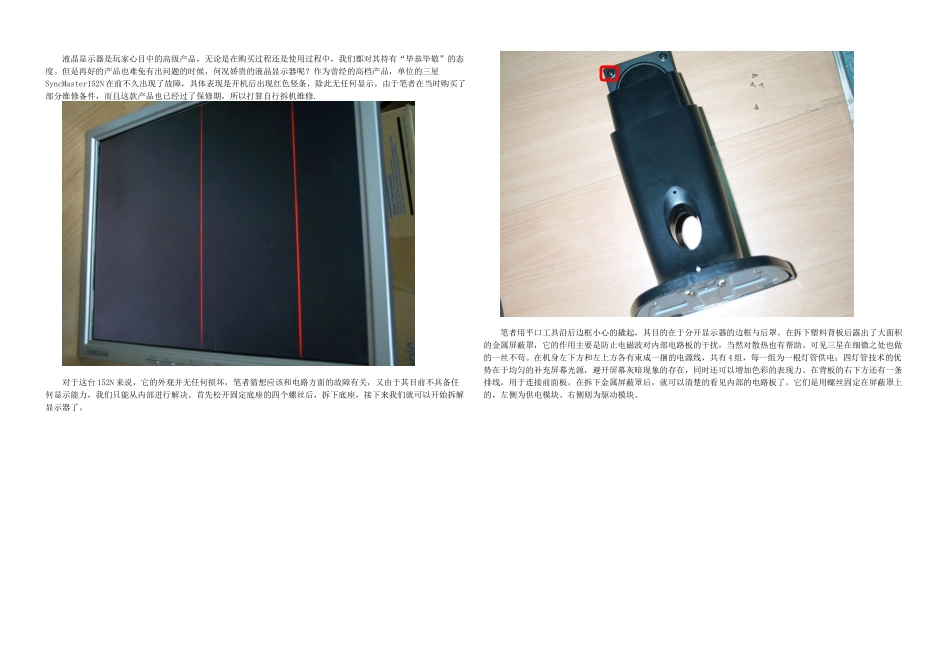

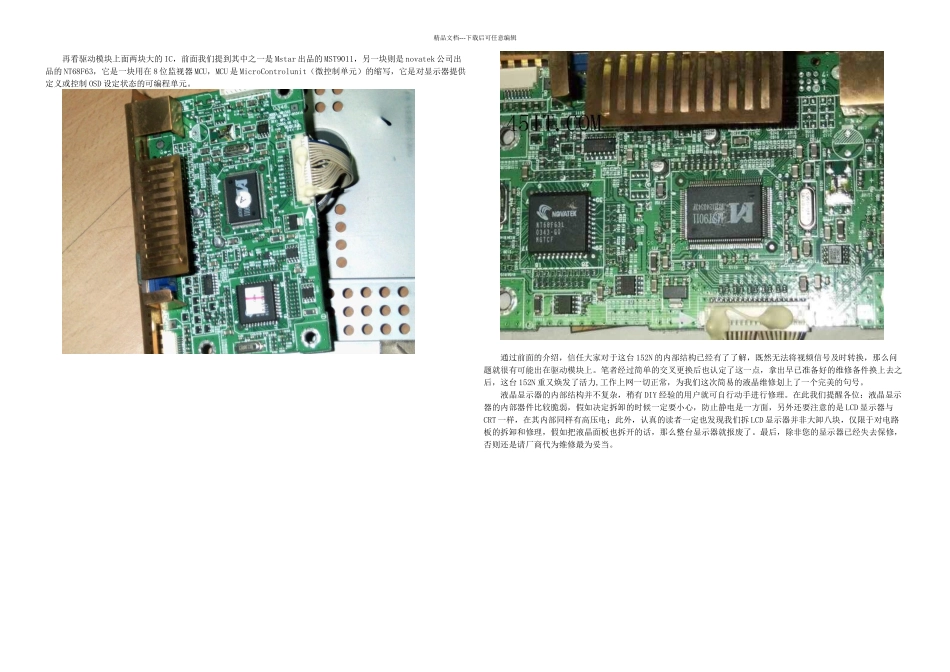

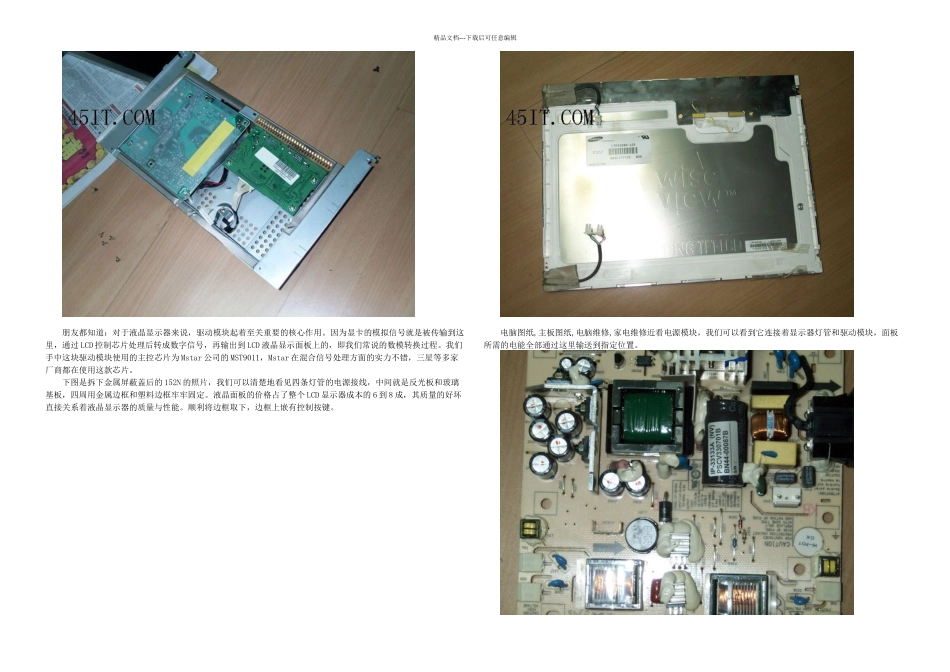

液晶显示器是玩家心目中的高级产品，无论是在购买过程还是使用过程中，我们都对其持有“毕恭毕敬”的态度。但是再好的产品也难免有出问题的时候，何况娇贵的液晶显示器呢？作为曾经的高档产品，单位的三星SyncMaster152N 在前不久出现了故障，具体表现是开机后出现红色竖条，除此无任何显示。由于笔者在当时购买了部分维修备件，而且这款产品也已经过了保修期，所以打算自行拆机维修.对于这台 152N 来说，它的外观并无任何损坏，笔者猜想应该和电路方面的故障有关，又由于其目前不具备任何显示能力，我们只能从内部进行解决。首先松开固定底座的四个螺丝后，拆下底座，接下来我们就可以开始拆解显示器了。笔者用平口工具沿后边框小心的撬起，其目的在于分开显示器的边框与后罩。在拆下塑料背板后露出了大面积的金属屏蔽罩，它的作用主要是防止电磁波对内部电路板的干扰，当然对散热也有帮助。可见三星在细微之处也做的一丝不苟。在机身左下方和左上方各有束成一捆的电源线，共有 4 组，每一组为一根灯管供电；四灯管技术的优势在于均匀的补充屏幕光源，避开屏幕灰暗现象的存在，同时还可以增加色彩的表现力。在背板的右下方还有一条排线，用于连接前面板。在拆下金属屏蔽罩后，就可以清楚的看见内部的电路板了。它们是用螺丝固定在屏蔽罩上的，左侧为供电模块、右侧则为驱动模块。精品文档---下载后可任意编辑朋友都知道：对于液晶显示器来说，驱动模块起着至关重要的核心作用。因为显卡的模拟信号就是被传输到这里，通过 LCD 控制芯片处理后转成数字信号，再输出到 LCD 液晶显示面板上的，即我们常说的数模转换过程。我们手中这块驱动模块使用的主控芯片为 Mstar 公司的 MST9011，Mstar 在混合信号处理方面的实力不错，三星等多家厂商都在使用这款芯片。下图是拆下金属屏蔽盖后的 152N 的照片，我们可以清楚地看见四条灯管的电源接线，中间就是反光板和玻璃基板，四周用金属边框和塑料边框牢牢固定。液晶面板的价格占了整个 LCD 显示器成本的 6 到 8 成，其质量的好坏直接关系着液晶显示器的质量与性能。顺利将边框取下，边框上嵌有控制按键。电脑图纸,主板图纸,电脑维修,家电维修近看电源模块，我们可以看到它连接着显示器灯管和驱动模块，面板所需的电能全部通过这里输送到指定位置。精品文档---下载后可任意编辑再看驱动模块上面两块大的 IC，前面我们提到其中之一是 Mstar 出品的 MST9011，另一块则是 novatek 公...
