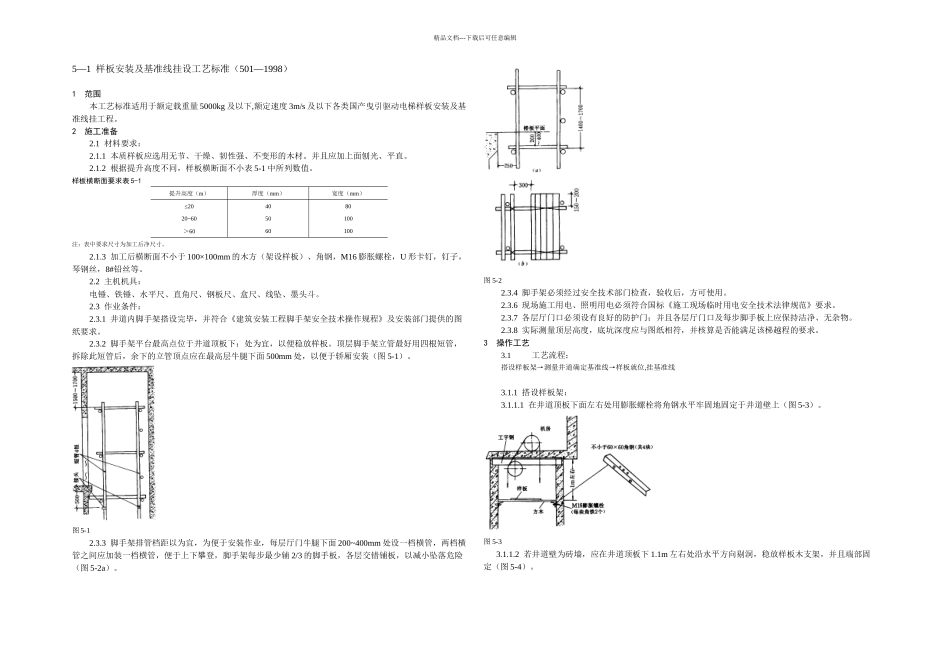

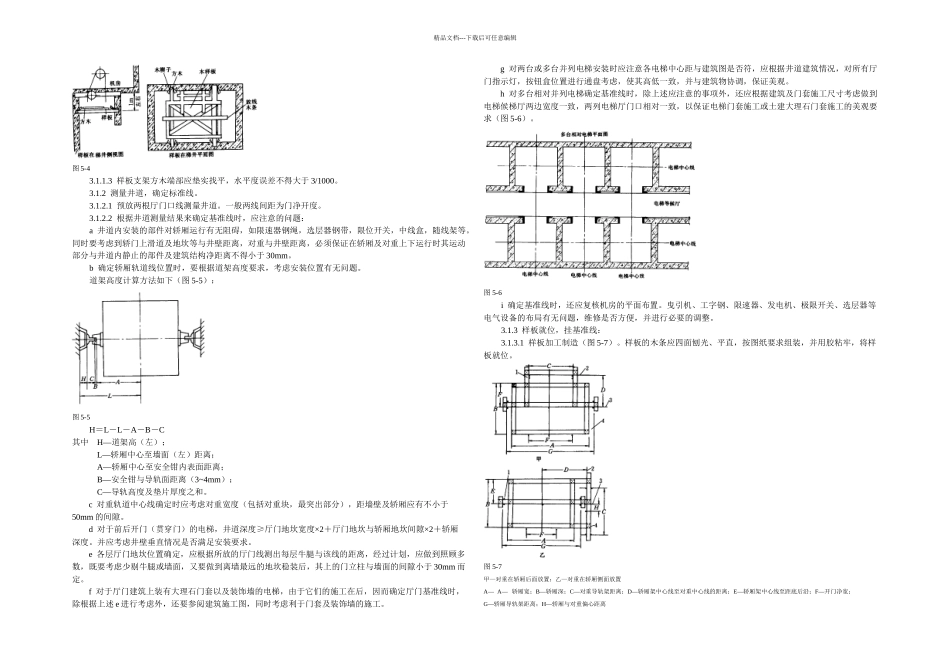

精品文档---下载后可任意编辑5—1 样板安装及基准线挂设工艺标准（501—1998） 1 范围本工艺标准适用于额定载重量 5000kg 及以下,额定速度 3m/s 及以下各类国产曳引驱动电梯样板安装及基准线挂工程。2 施工准备2.1 材料要求：2.1.1 本质样板应选用无节、干燥、韧性强、不变形的木材。并且应加上面刨光、平直。2.1.2 根据提升高度不同，样板横断面不小表 5-1 中所列数值。样板横断面要求表 5-1提升高度（m）厚度（mm）宽度（mm）≤2020~60＞6040506080100100注：表中要求尺寸为加工后净尺寸。2.1.3 加工后横断面不小于 100×100mm 的木方（架设样板）、角钢，M16 膨胀螺栓，U 形卡钉，钉子，琴钢丝，8#铅丝等。2.2 主机机具：电锤、铁锤、水平尺、直角尺、钢板尺、盒尺、线坠、墨头斗。2.3 作业条件：2.3.1 井道内脚手架搭设完毕，并符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供的图纸要求。2.3.2 脚手架平台最高点位于井道顶板下：处为宜，以便稳放样板。顶层脚手架立管最好用四根短管，拆除此短管后，余下的立管顶点应在最高层牛腿下面 500mm 处，以便于轿厢安装（图 5-1）。图 5-12.3.3 脚手架排管档距以为宜，为便于安装作业，每层厅门牛腿下面 200~400mm 处设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每步最少辅 2/3 的脚手板，各层交错铺板，以减小坠落危险（图 5-2a）。图 5-22.3.4 脚手架必须经过安全技术部门检查，验收后，方可使用。2.3.6 现场施工用电、照明用电必须符合国标《施工现场临时用电安全技术法律规范》要求。2.3.7 各层厅门口必须设有良好的防护门；并且各层厅门口及每步脚手板上应保持洁净、无杂物。2.3.8 实际测量顶层高度，底坑深度应与图纸相符，并核算是否能满足该梯越程的要求。3 操作工艺3.1 工艺流程：搭设样板架→测量井道确定基准线→样板就位,挂基准线 3.1.1 搭设样板架：3.1.1.1 在井道顶板下面左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上（图 5-3）。图 5-33.1.1.2 若井道壁为砖墙，应在井道顶板下 1.1m 左右处沿水平方向剔洞，稳放样板木支架，并且端部固定（图 5-4）。精品文档---下载后可任意编辑图 5-43.1.1.3 样板支架方木端部应垫实找平，水平度误差不得大于 3/1000。3.1.2 测量井道，确定标准线。3.1.2.1 预放两根厅门口线测量井道。一般两线间距为门净开度。3.1.2.2 根据井道测量结果来确定基准线时，应...
