三相交流电动机

三相交流电动机_第1页
1/10
三相交流电动机_第2页
2/10
三相交流电动机_第3页
3/10

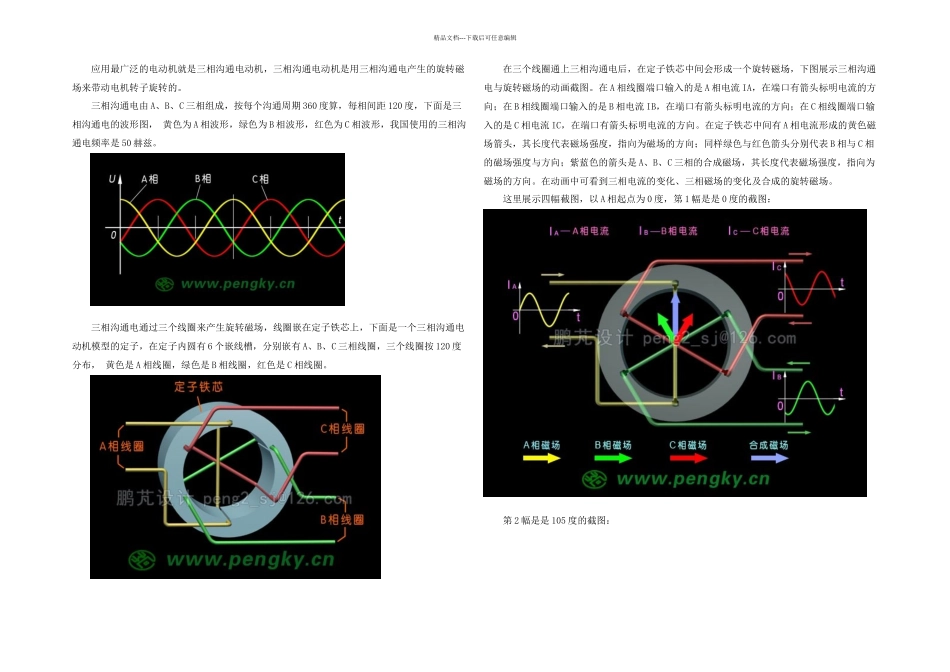

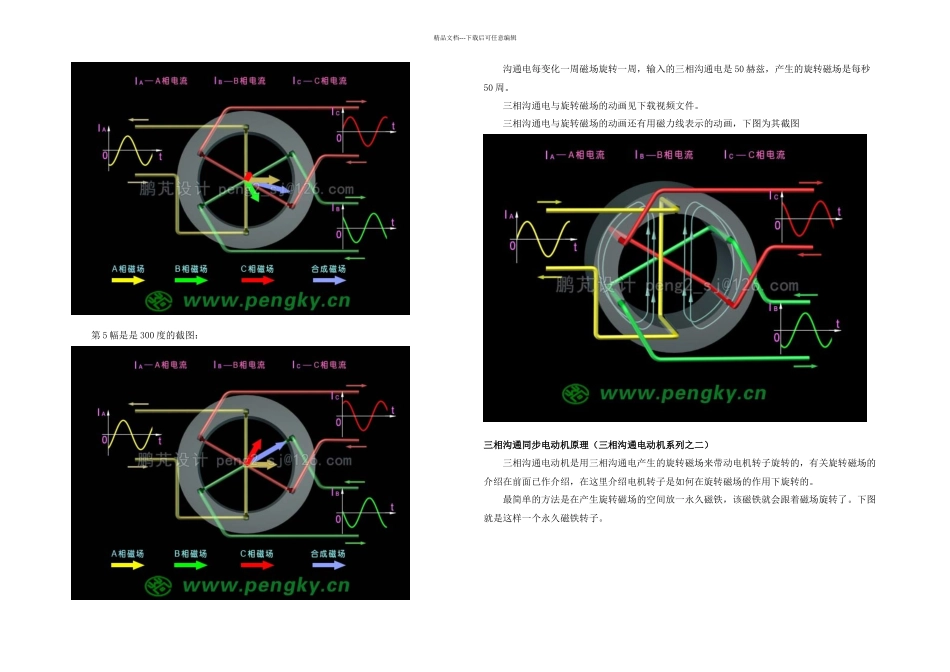

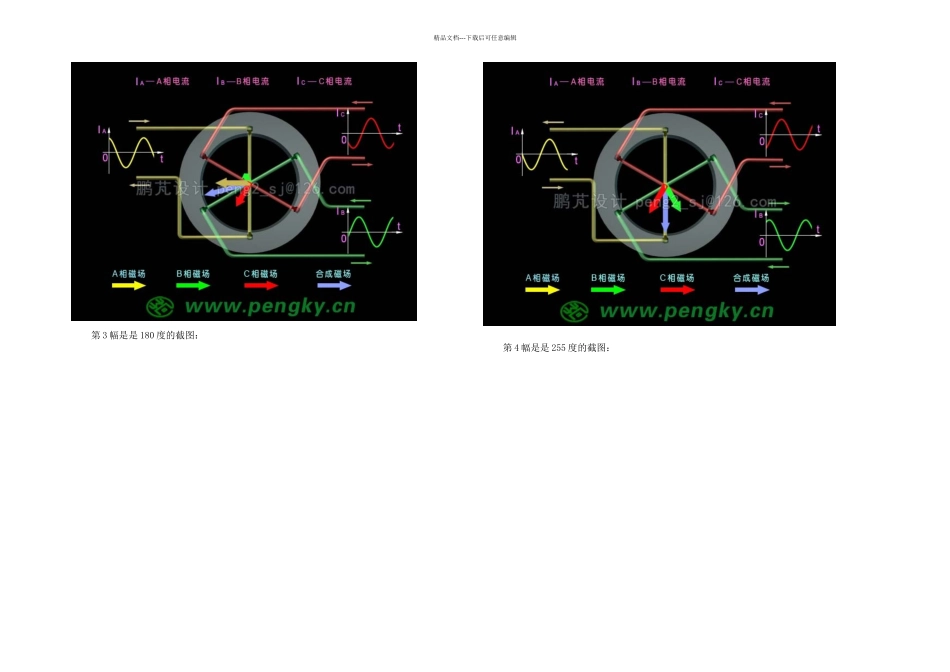

精品文档---下载后可任意编辑应用最广泛的电动机就是三相沟通电动机,三相沟通电动机是用三相沟通电产生的旋转磁场来带动电机转子旋转的。 三相沟通电由 A、B、C 三相组成,按每个沟通周期 360 度算,每相间距 120 度,下面是三相沟通电的波形图, 黄色为 A 相波形,绿色为 B 相波形,红色为 C 相波形,我国使用的三相沟通电频率是 50 赫兹。 三相沟通电通过三个线圈来产生旋转磁场,线圈嵌在定子铁芯上,下面是一个三相沟通电动机模型的定子,在定子内圆有 6 个嵌线槽,分别嵌有 A、B、C 三相线圈,三个线圈按 120 度分布, 黄色是 A 相线圈,绿色是 B 相线圈,红色是 C 相线圈。 在三个线圈通上三相沟通电后,在定子铁芯中间会形成一个旋转磁场,下图展示三相沟通电与旋转磁场的动画截图。在 A 相线圈端口输入的是 A 相电流 IA,在端口有箭头标明电流的方向;在 B 相线圈端口输入的是 B 相电流 IB,在端口有箭头标明电流的方向;在 C 相线圈端口输入的是 C 相电流 IC,在端口有箭头标明电流的方向。在定子铁芯中间有 A 相电流形成的黄色磁场箭头,其长度代表磁场强度,指向为磁场的方向;同样绿色与红色箭头分别代表 B 相与 C 相的磁场强度与方向;紫蓝色的箭头是 A、B、C 三相的合成磁场,其长度代表磁场强度,指向为磁场的方向。在动画中可看到三相电流的变化、三相磁场的变化及合成的旋转磁场。 这里展示四幅截图,以 A 相起点为 0 度,第 1 幅是是 0 度的截图: 第 2 幅是是 105 度的截图: 精品文档---下载后可任意编辑第 3 幅是是 180 度的截图: 第 4 幅是是 255 度的截图: 精品文档---下载后可任意编辑第 5 幅是是 300 度的截图: 沟通电每变化一周磁场旋转一周,输入的三相沟通电是 50 赫兹,产生的旋转磁场是每秒50 周。三相沟通电与旋转磁场的动画见下载视频文件。三相沟通电与旋转磁场的动画还有用磁力线表示的动画,下图为其截图 三相沟通同步电动机原理(三相沟通电动机系列之二)三相沟通电动机是用三相沟通电产生的旋转磁场来带动电机转子旋转的,有关旋转磁场的介绍在前面已作介绍,在这里介绍电机转子是如何在旋转磁场的作用下旋转的。 最简单的方法是在产生旋转磁场的空间放一永久磁铁,该磁铁就会跟着磁场旋转了。下图就是这样一个永久磁铁转子。 精品文档---下载后可任意编辑把永久磁铁转子放在有旋转磁场的定子铁芯中,它将...
