三相电压型整流器的设计与仿真

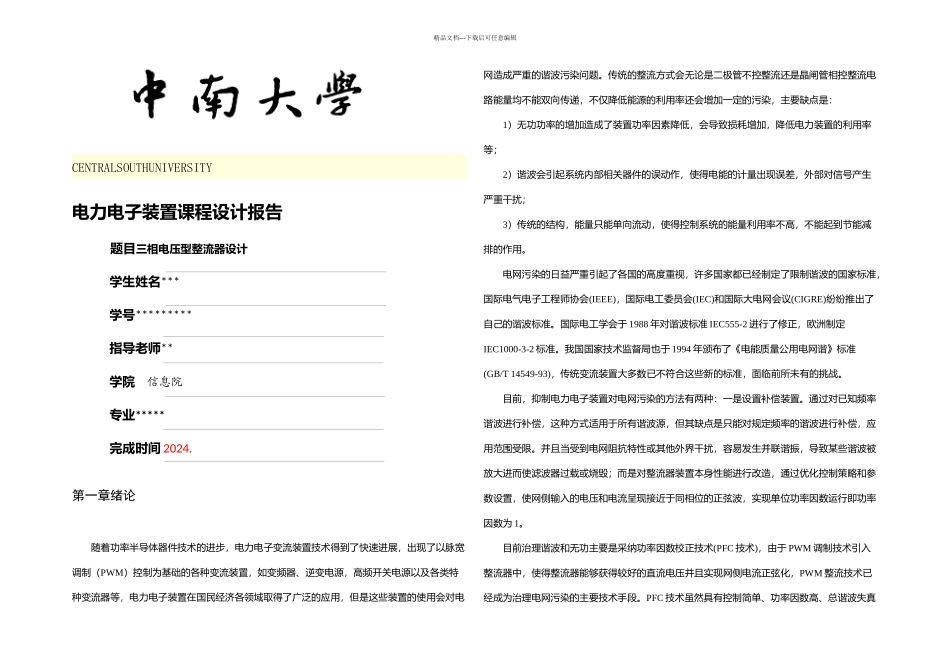

三相电压型整流器的设计与仿真_第1页
1/13
三相电压型整流器的设计与仿真_第2页
2/13

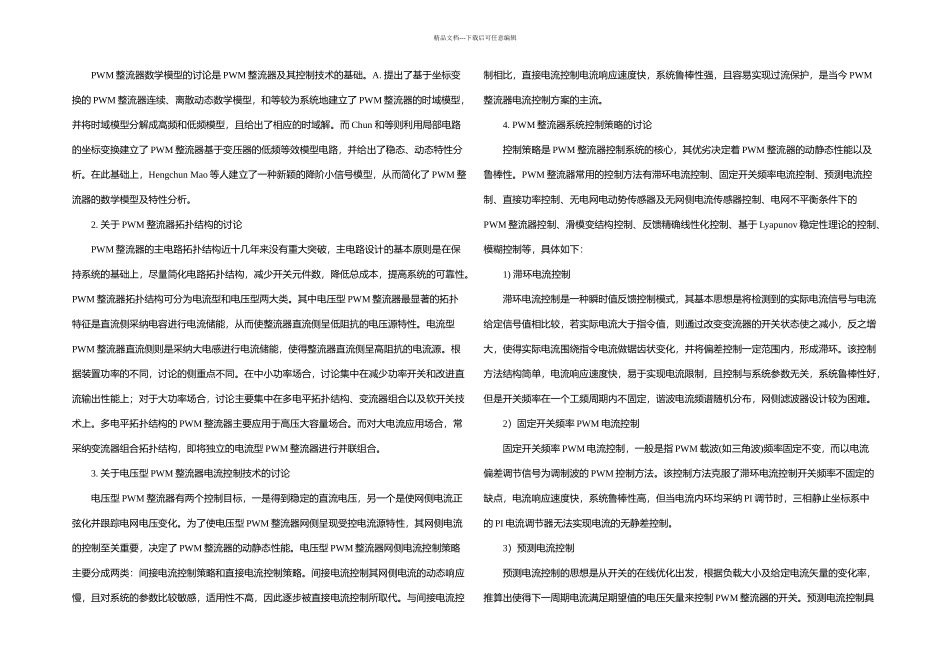

三相电压型整流器的设计与仿真_第3页
3/13
精品文档---下载后可任意编辑CENTRALSOUTHUNIVERSITY电力电子装置课程设计报告题目三相电压型整流器设计学生姓名***学号*********指导老师**学院 信息院专业*****完成时间 2024.第一章绪论随着功率半导体器件技术的进步,电力电子变流装置技术得到了快速进展,出现了以脉宽调制(PWM)控制为基础的各种变流装置,如变频器、逆变电源,高频开关电源以及各类特种变流器等,电力电子装置在国民经济各领域取得了广泛的应用,但是这些装置的使用会对电网造成严重的谐波污染问题。传统的整流方式会无论是二极管不控整流还是晶闸管相控整流电路能量均不能双向传递,不仅降低能源的利用率还会增加一定的污染,主要缺点是:1)无功功率的增加造成了装置功率因素降低,会导致损耗增加,降低电力装置的利用率等;2)谐波会引起系统内部相关器件的误动作,使得电能的计量出现误差,外部对信号产生严重干扰;3)传统的结构,能量只能单向流动,使得控制系统的能量利用率不高,不能起到节能减排的作用。电网污染的日益严重引起了各国的高度重视,许多国家都已经制定了限制谐波的国家标准,国际电气电子工程师协会(IEEE),国际电工委员会(IEC)和国际大电网会议(CIGRE)纷纷推出了自己的谐波标准。国际电工学会于 1988 年对谐波标准 IEC555-2 进行了修正,欧洲制定IEC1000-3-2 标准。我国国家技术监督局也于 1994 年颁布了《电能质量公用电网谐》标准(GB/T 14549-93),传统变流装置大多数已不符合这些新的标准,面临前所未有的挑战。目前,抑制电力电子装置对电网污染的方法有两种:一是设置补偿装置。通过对已知频率谐波进行补偿,这种方式适用于所有谐波源,但其缺点是只能对规定频率的谐波进行补偿,应用范围受限。并且当受到电网阻抗特性或其他外界干扰,容易发生并联谐振,导致某些谐波被放大进而使滤波器过载或烧毁;而是对整流器装置本身性能进行改造,通过优化控制策略和参数设置,使网侧输入的电压和电流呈现接近于同相位的正弦波,实现单位功率因数运行即功率因数为 1。目前治理谐波和无功主要是采纳功率因数校正技术(PFC 技术),由于 PWM 调制技术引入整流器中,使得整流器能够获得较好的直流电压并且实现网侧电流正弦化,PWM 整流技术已经成为治理电网污染的主要技术手段。PFC 技术虽然具有控制简单、功率因数高、总谐波失真精品文档---下载后可任意编辑小和易于电路设计等优点,但是其结构并没有发生根本变化只是在输出侧加了一个开关...
