三相逆变器Matlab仿真

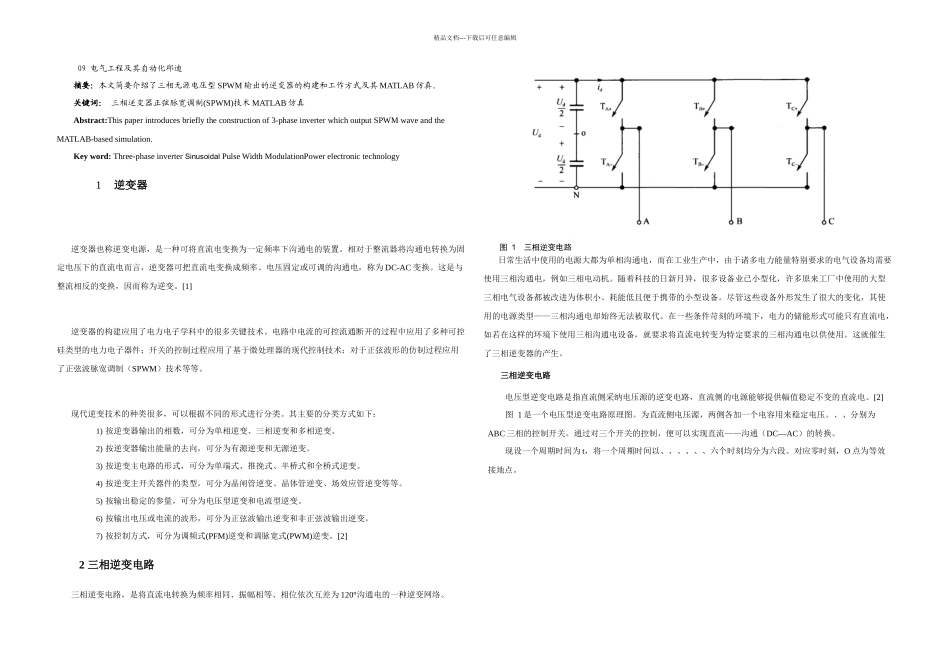

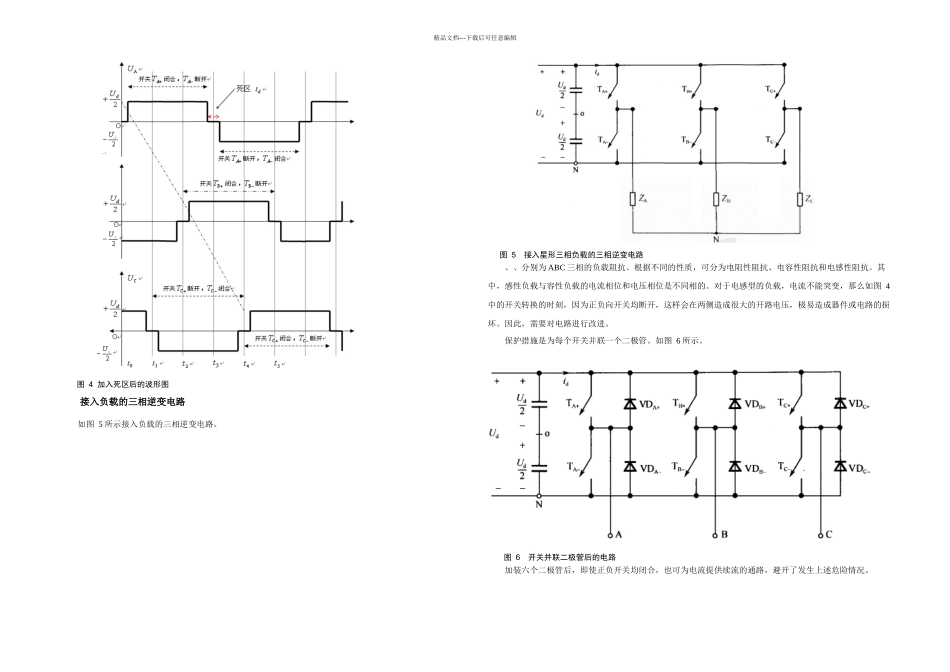

精品文档---下载后可任意编辑 09 电气工程及其自动化邱迪摘要：本文简要介绍了三相无源电压型 SPWM 输出的逆变器的构建和工作方式及其 MATLAB 仿真。关键词： 三相逆变器正弦脉宽调制(SPWM)技术 MATLAB 仿真Abstract:This paper introduces briefly the construction of 3-phase inverter which output SPWM wave and the MATLAB-based simulation.Key word: Three-phase inverter Sinusoidal Pulse Width ModulationPower electronic technology1逆变器逆变器也称逆变电源，是一种可将直流电变换为一定频率下沟通电的装置。相对于整流器将沟通电转换为固定电压下的直流电而言，逆变器可把直流电变换成频率、电压固定或可调的沟通电，称为 DC-AC 变换。这是与整流相反的变换，因而称为逆变。[1]逆变器的构建应用了电力电子学科中的很多关键技术。电路中电流的可控流通断开的过程中应用了多种可控硅类型的电力电子器件；开关的控制过程应用了基于微处理器的现代控制技术；对于正弦波形的仿制过程应用了正弦波脉宽调制（SPWM）技术等等。现代逆变技术的种类很多，可以根据不同的形式进行分类。其主要的分类方式如下：1) 按逆变器输出的相数，可分为单相逆变、三相逆变和多相逆变。2) 按逆变器输出能量的去向，可分为有源逆变和无源逆变。3) 按逆变主电路的形式，可分为单端式、推挽式、半桥式和全桥式逆变。4) 按逆变主开关器件的类型，可分为晶闸管逆变、晶体管逆变、场效应管逆变等等。5) 按输出稳定的参量，可分为电压型逆变和电流型逆变。6) 按输出电压或电流的波形，可分为正弦波输出逆变和非正弦波输出逆变。7) 按控制方式，可分为调频式(PFM)逆变和调脉宽式(PWM)逆变。[2]2 三相逆变电路三相逆变电路，是将直流电转换为频率相同、振幅相等、相位依次互差为 120°沟通电的一种逆变网络。图 1 三相逆变电路日常生活中使用的电源大都为单相沟通电，而在工业生产中，由于诸多电力能量特别要求的电气设备均需要使用三相沟通电，例如三相电动机。随着科技的日新月异，很多设备业已小型化，许多原来工厂中使用的大型三相电气设备都被改进为体积小、耗能低且便于携带的小型设备。尽管这些设备外形发生了很大的变化，其使用的电源类型——三相沟通电却始终无法被取代。在一些条件苛刻的环境下，电力的储能形式可能只有直流电，如若在这样的环境下使用三相沟通电设备，就要求将直流电转变为特定要求的三...
