三相逆变器仿真

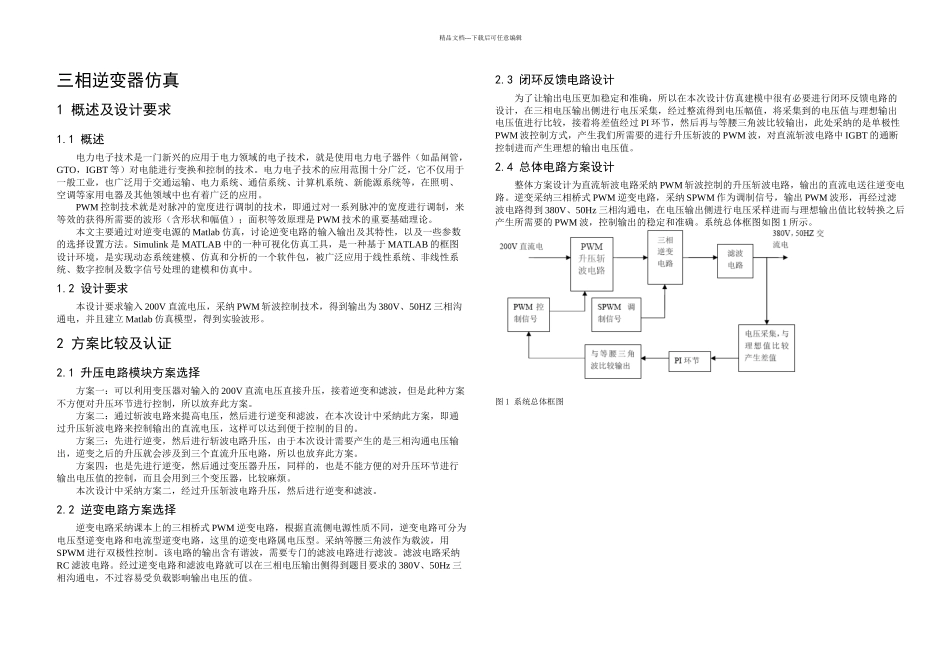

学 号：课 程 设 计题 目三相逆变器仿真学 院自动化学院专 业自动化班 级自动化 1103 班姓 名黄诚指导老师吴勇2024 年1月9日目录1 概述及设计要求 11.1 概述 ................................................................... 1 1.2 设计要求 1 2 方案比较及认证 1 2.1 升压电路模块方案选择 1 2.2 逆变电路方案选择 1 2.3 闭环反馈电路设计 1 2.4 总体电路方案设计 1 3 系统原理说明 2 3.1 升压斩波电路 2 3.2 三相电压型桥式逆变电路 2 3.3 SPWM 逆变器的工作原理 2 3.4 SIMULINK 仿真环境 2 4 仿真建模 3 4.1 升压斩波电路仿真建模 3 3 3 4. 4 三相逆变电源总体电路仿真建模 3 5 仿真结果 5 5 5 5 5.4 三相逆变电源总体仿真实现结果 5 6 总结 7 参考文献 8 精品文档---下载后可任意编辑三相逆变器仿真1 概述及设计要求1.1 概述电力电子技术是一门新兴的应用于电力领域的电子技术，就是使用电力电子器件（如晶闸管，GTO，IGBT 等）对电能进行变换和控制的技术。电力电子技术的应用范围十分广泛，它不仅用于一般工业，也广泛用于交通运输、电力系统、通信系统、计算机系统、新能源系统等，在照明、空调等家用电器及其他领域中也有着广泛的应用。PWM 控制技术就是对脉冲的宽度进行调制的技术，即通过对一系列脉冲的宽度进行调制，来等效的获得所需要的波形（含形状和幅值）；面积等效原理是 PWM 技术的重要基础理论。本文主要通过对逆变电源的 Matlab 仿真，讨论逆变电路的输入输出及其特性，以及一些参数的选择设置方法。Simulink 是 MATLAB 中的一种可视化仿真工具，是一种基于 MATLAB 的框图设计环境，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。1.2 设计要求本设计要求输入 200V 直流电压，采纳 PWM 斩波控制技术，得到输出为 380V、50HZ 三相沟通电，并且建立 Matlab 仿真模型，得到实验波形。2 方案比较及认证2.1 升压电路模块方案选择方案一：可以利用变压器对输入的 200V 直流电压直接升压，接着逆变和滤波，但是此种方案不方便对升压环节进行控制，所以放弃此方案。方案二：通过斩波电路来提高电压，然后进行逆变和滤波，在本次设计中采纳此方案，即通过升压斩波电路来控制输出的直流电压，这样可以达到便于控制的目的。方案三：先进行逆变...
