三维系统级封装技术中的TSV侧壁绝缘工艺研究的开题报告

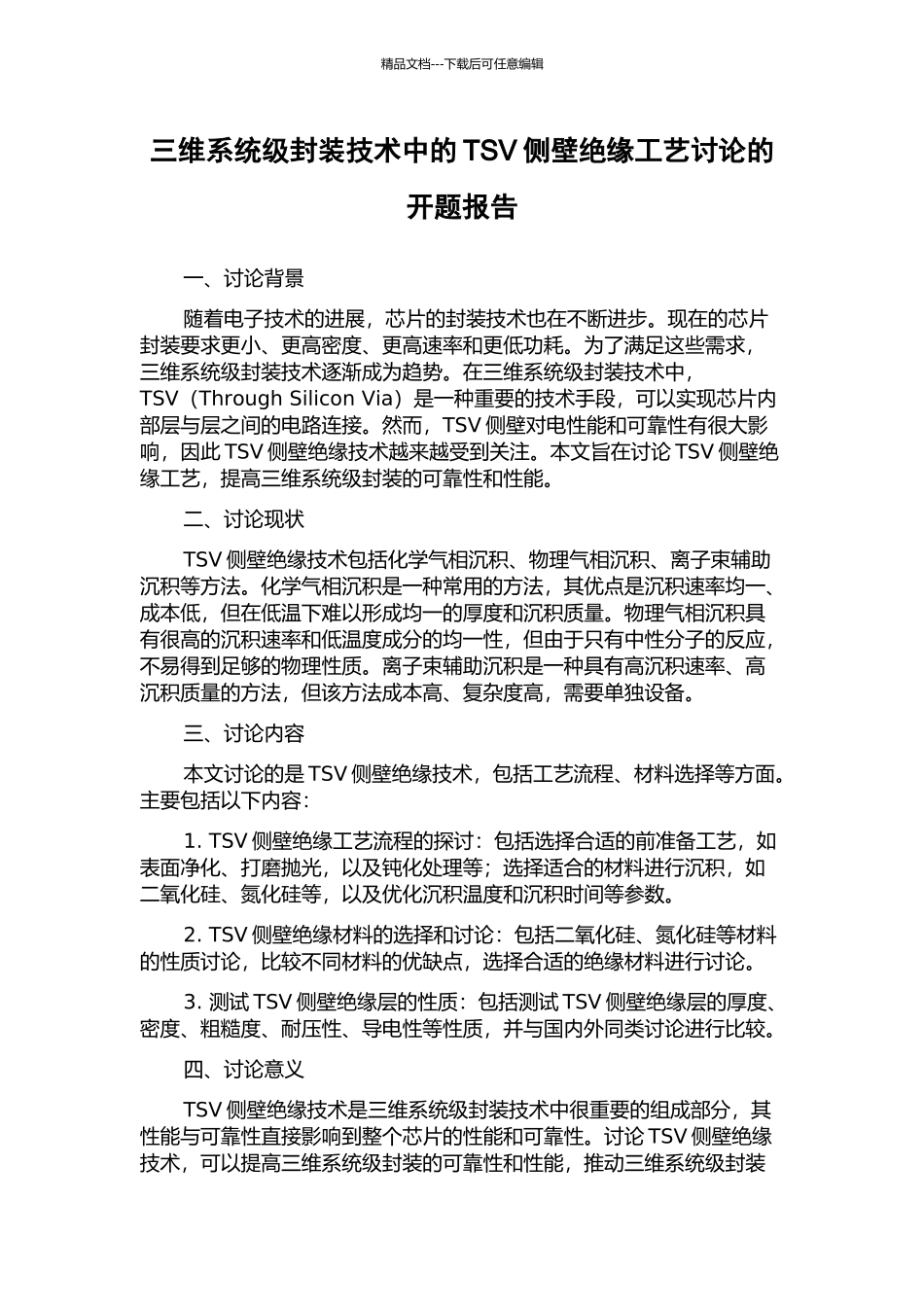

三维系统级封装技术中的TSV侧壁绝缘工艺研究的开题报告_第1页
1/2

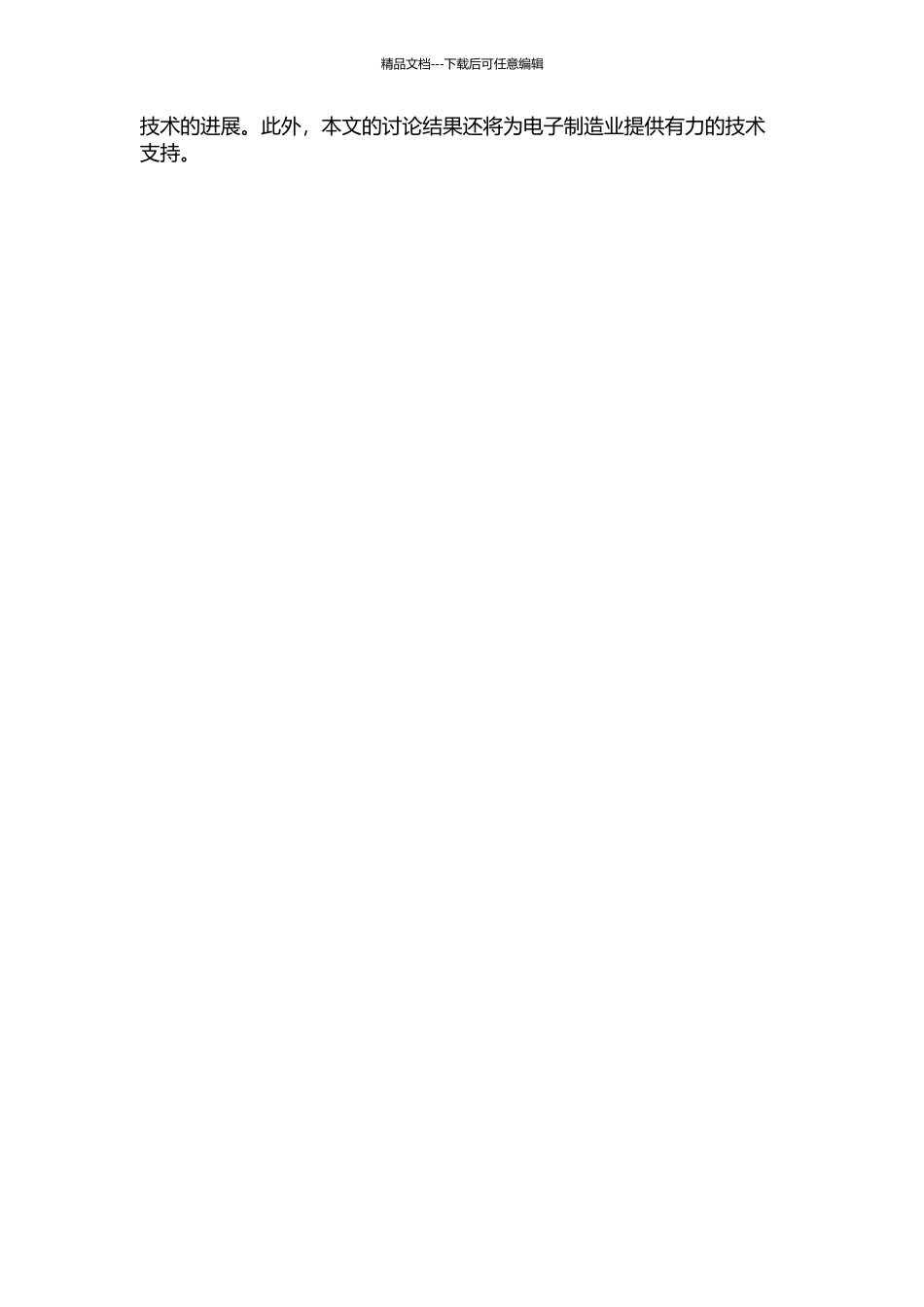

三维系统级封装技术中的TSV侧壁绝缘工艺研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑三维系统级封装技术中的 TSV 侧壁绝缘工艺讨论的开题报告一、讨论背景随着电子技术的进展,芯片的封装技术也在不断进步。现在的芯片封装要求更小、更高密度、更高速率和更低功耗。为了满足这些需求,三维系统级封装技术逐渐成为趋势。在三维系统级封装技术中,TSV(Through Silicon Via)是一种重要的技术手段,可以实现芯片内部层与层之间的电路连接。然而,TSV 侧壁对电性能和可靠性有很大影响,因此 TSV 侧壁绝缘技术越来越受到关注。本文旨在讨论 TSV 侧壁绝缘工艺,提高三维系统级封装的可靠性和性能。二、讨论现状TSV 侧壁绝缘技术包括化学气相沉积、物理气相沉积、离子束辅助沉积等方法。化学气相沉积是一种常用的方法,其优点是沉积速率均一、成本低,但在低温下难以形成均一的厚度和沉积质量。物理气相沉积具有很高的沉积速率和低温度成分的均一性,但由于只有中性分子的反应,不易得到足够的物理性质。离子束辅助沉积是一种具有高沉积速率、高沉积质量的方法,但该方法成本高、复杂度高,需要单独设备。三、讨论内容本文讨论的是 TSV 侧壁绝缘技术,包括工艺流程、材料选择等方面。主要包括以下内容:1. TSV 侧壁绝缘工艺流程的探讨:包括选择合适的前准备工艺,如表面净化、打磨抛光,以及钝化处理等;选择适合的材料进行沉积,如二氧化硅、氮化硅等,以及优化沉积温度和沉积时间等参数。2. TSV 侧壁绝缘材料的选择和讨论:包括二氧化硅、氮化硅等材料的性质讨论,比较不同材料的优缺点,选择合适的绝缘材料进行讨论。3. 测试 TSV 侧壁绝缘层的性质:包括测试 TSV 侧壁绝缘层的厚度、密度、粗糙度、耐压性、导电性等性质,并与国内外同类讨论进行比较。四、讨论意义TSV 侧壁绝缘技术是三维系统级封装技术中很重要的组成部分,其性能与可靠性直接影响到整个芯片的性能和可靠性。讨论 TSV 侧壁绝缘技术,可以提高三维系统级封装的可靠性和性能,推动三维系统级封装精品文档---下载后可任意编辑技术的进展。此外,本文的讨论结果还将为电子制造业提供有力的技术支持。
