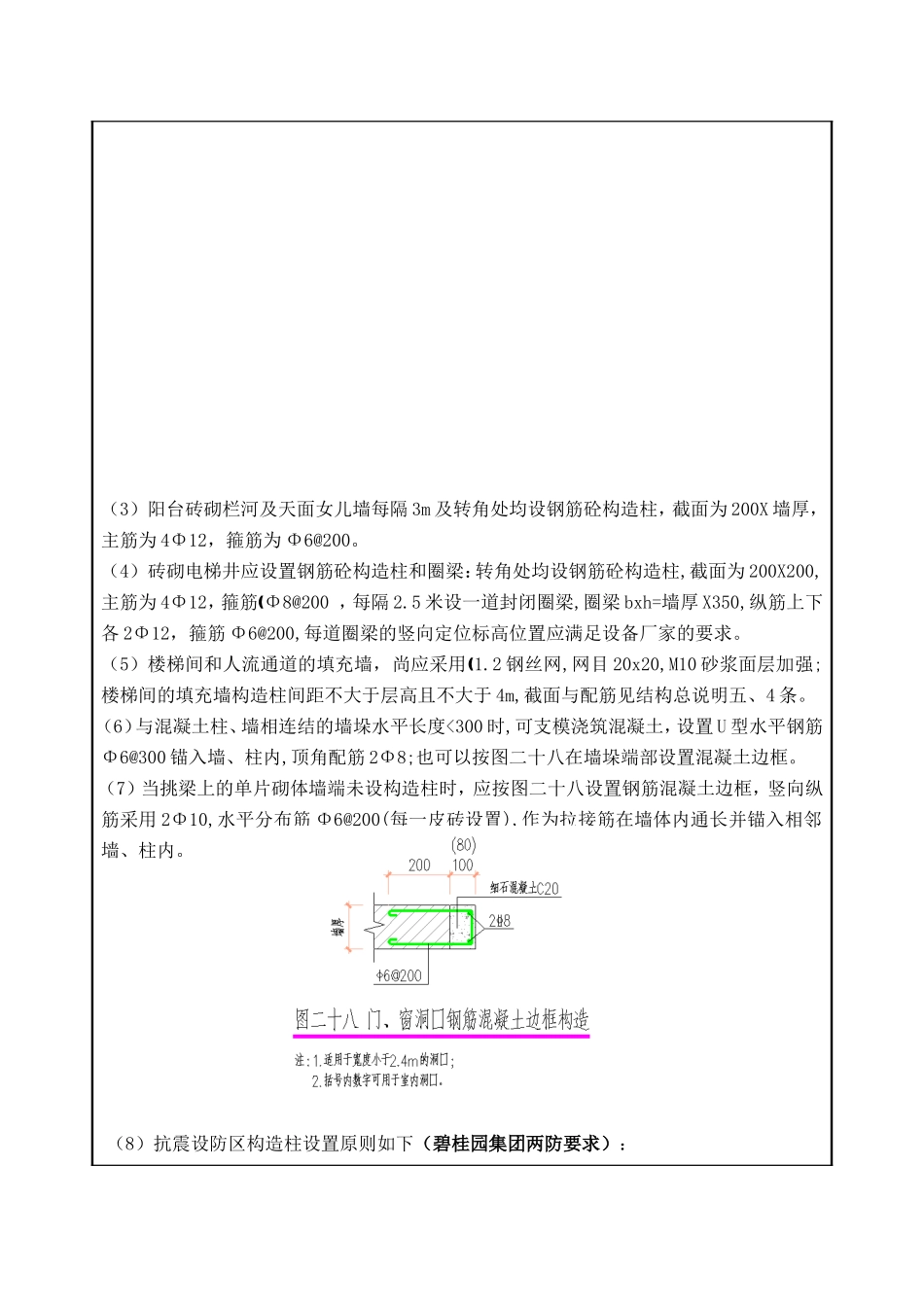

技术交底记录编号工程名称麻章碧桂园城邦花园五期交底日期施工单位沈阳腾越建筑工程有限公司分项工程名称砖砌体工程交底提要1.工程概况；2.建筑与构造要求；3.施工控制要点；4-6.集团质量要求；7.安全措施及注意事项、环保措施。交底内容：一、工程概况1、材料：室内地坪以下墙体、阳台砖砌拦河以及天面女儿墙砌体均采用MU15普通砖，DMM10-GB/T25181-2010砌筑;室内地坪以上墙体采用A5.0加气砼砌块，DMM5-GB/T25181-2010砌筑；块干容重≤7.5kN/m3Œ,砌体的施工质量控制等级为B级(建筑砂浆全部采用预拌砂浆)。本工程蒸压加气砼砌块规格尺寸为600*200*200，600x200x100两种规格。2、加气砼砌块墙体在室内地面上200高处至地梁或地下室顶板埋土部分需用灰砂砖砌筑。3、本砖砌体工程施工严格按施工图纸、施工规范及集团等相关要求执行。二、建筑与构造要求2.1构造柱的设置（1）结构平面图中除已注明的钢筋砼构造柱外,还应按下列要求设置钢筋砼构造柱：①填充墙长度大于5m或墙长超过层高2倍时,设置钢筋砼构造柱,构造柱柱中距外墙不大于3m，内墙不大于4m。②宽度不小于2.4m的洞口两侧，以及长度超过2.5m独立墙体端部，应设置钢筋砼构造柱。③窗台墙长度大于3m时，亦在墙中部设置钢筋砼构造柱,构造柱柱中距不大于3m。④墙长大于墙高且端部无柱时，应在墙端设置钢筋砼构造柱。⑤外墙宽度小于2.4m而不小于1.2m的洞口两侧、内墙宽度小于2.4m而不小于1.5m的洞口两侧应设置钢筋砼边框，边框构造详图二十八。（2）构造柱截面为200X墙厚，主筋为4Φ12，箍筋为Φ6@200。构造柱与楼面相交处在施工楼面时应留出相应插筋,构造柱配筋见图二十五。（3）钢筋砼构造柱须先砌墙后浇柱,墙与钢筋砼构造柱连接处要砌成马牙槎,沿柱设置2Φ6@600拉结筋,每边伸入墙内长度的要求应符合五.2条规定。（3）阳台砖砌栏河及天面女儿墙每隔3m及转角处均设钢筋砼构造柱，截面为200X墙厚，主筋为4Φ12，箍筋为Φ6@200。（4）砖砌电梯井应设置钢筋砼构造柱和圈梁：转角处均设钢筋砼构造柱,截面为200X200,主筋为4Φ12，箍筋‚Φ8@200，每隔2.5米设一道封闭圈梁,圈梁bxh=墙厚X350,纵筋上下各2Φ12，箍筋Φ6@200,每道圈梁的竖向定位标高位置应满足设备厂家的要求。（5）楼梯间和人流通道的填充墙，尚应采用1.2‚钢丝网,网目20x20,M10砂浆面层加强;楼梯间的填充墙构造柱间距不大于层高且不大于4m,截面与配筋见结构总说明五、4条。（6）与混凝土柱、墙相连结的墙垛水平长度<300时,可支模浇筑混凝土，设置U型水平钢筋Φ6@300锚入墙、柱内,顶角配筋2Φ8;也可以按图二十八在墙垛端部设置混凝土边框。（7）当挑梁上的单片砌体墙端未设构造柱时，应按图二十八设置钢筋混凝土边框，竖向纵筋采用2Φ10,水平分布筋Φ6@200(每一皮砖设置),作为拉接筋在墙体内通长并锚入相邻墙、柱内。（8）抗震设防区构造柱设置原则如下（碧桂园集团两防要求）：1砌体墙的端部（无混凝土墙、柱时）及转角、丁字接头处；2宽度大于等于2.1m的洞口两侧；3当墙长大于5m或2倍层高时，应在墙中部设置构造柱；4当墙长大于8m时每隔3.0-3.5m设置构造柱；5外围护墙的阳角（包括悬挑结构的阳角）应设置构造柱；6支承在悬臂梁和悬臂板上的墙体，应设置抗裂构造柱，间距小于等于3m。2.2砼边框的设置要求（1）外墙宽度小于2.4m而不小于1.2m的洞口两侧、内墙宽度小于2.4m而不小于1.5m的洞口两侧应设置钢筋砼边框，边框构造详图二十八。（（（2）或图纸有要求的地方。2.3圈梁设置（1）当填充墙高度大于4米时,需设钢筋砼水平圈梁一道,圈梁一般位于墙的半高处,,宜与门窗过梁结合设置,梁宽同墙厚,梁高150,为上下各放置2Φ12纵向钢筋，箍筋Φ6@200；纵筋两端锚入砼柱(墙)内满足锚固长度。（2）当采用蒸压加气砼砌块砌筑墙厚为100mm的填充墙,且填充墙高度大于2.6米时,或墙厚为120mm的填充墙,且填充墙高度大于3.0米时,需设水平钢筋混凝土系梁一道,一般位于墙的半高处,梁宽同墙厚，梁高150，纵筋为上下各放置2Φ10，箍筋Φ6@200；纵筋两端锚入砼柱(墙)内满足锚固长度。2.4窗台板的设置，采用钢筋砼现浇板，板厚不小于100mm：（1）窗台长度小于2.4m时，纵向钢筋2Φ8,分布钢筋Φ6@200,...
