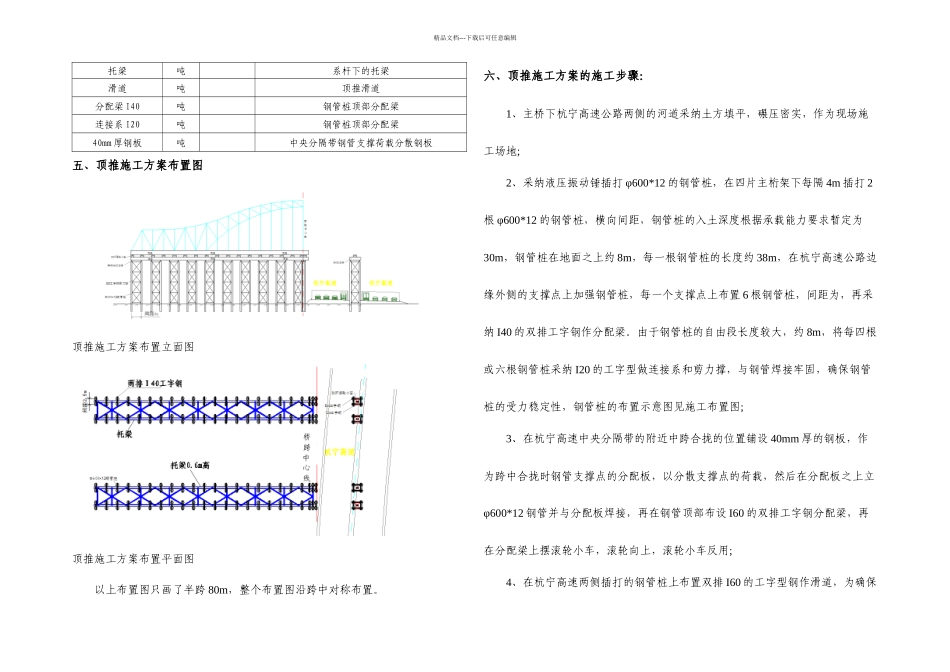

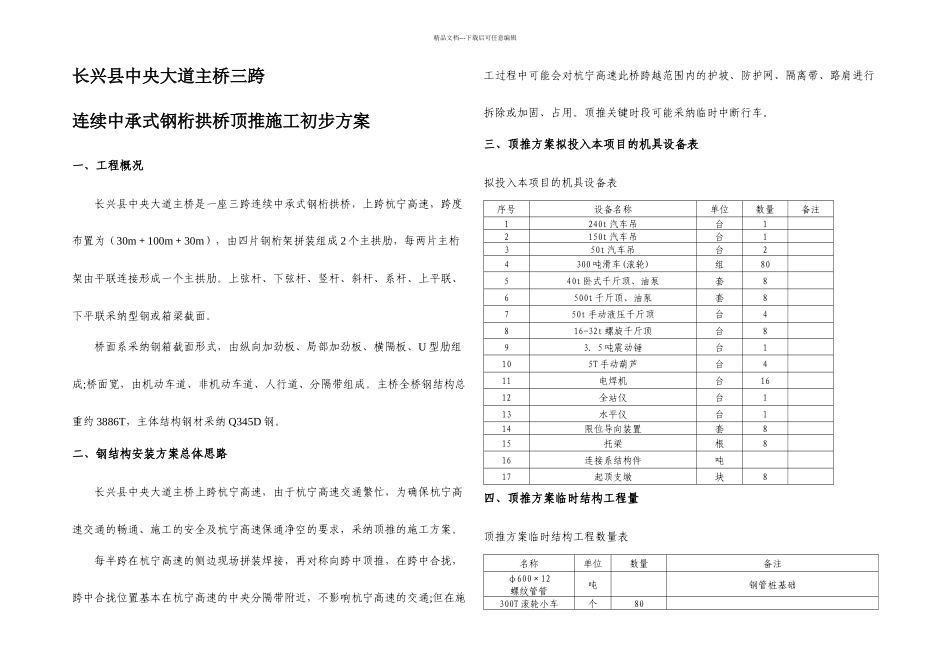

精品文档---下载后可任意编辑连续中承式钢桁拱桥顶推施工初步方案编制：审核：武桥重工集团建设股份有限公司二 O 一一年四月十一日精品文档---下载后可任意编辑长兴县中央大道主桥三跨连续中承式钢桁拱桥顶推施工初步方案一、工程概况长兴县中央大道主桥是一座三跨连续中承式钢桁拱桥，上跨杭宁高速，跨度布置为（30m＋100m＋30m），由四片钢桁架拼装组成 2 个主拱肋，每两片主桁架由平联连接形成一个主拱肋。上弦杆、下弦杆、竖杆、斜杆、系杆、上平联、下平联采纳型钢或箱梁截面。桥面系采纳钢箱截面形式，由纵向加劲板、局部加劲板、横隔板、U 型肋组成;桥面宽，由机动车道、非机动车道、人行道、分隔带组成。主桥全桥钢结构总重约 3886T，主体结构钢材采纳 Q345D 钢。二、钢结构安装方案总体思路长兴县中央大道主桥上跨杭宁高速，由于杭宁高速交通繁忙，为确保杭宁高速交通的畅通、施工的安全及杭宁高速保通净空的要求，采纳顶推的施工方案。每半跨在杭宁高速的侧边现场拼装焊接，再对称向跨中顶推，在跨中合拢，跨中合拢位置基本在杭宁高速的中央分隔带附近，不影响杭宁高速的交通;但在施工过程中可能会对杭宁高速此桥跨越范围内的护坡、防护网、隔离带、路肩进行拆除或加固、占用。顶推关键时段可能采纳临时中断行车。三、顶推方案拟投入本项目的机具设备表拟投入本项目的机具设备表序号设备名称单位数量备注1240t 汽车吊台12150t 汽车吊台1350t 汽车吊台24300 吨滑车(滚轮)组80540t 卧式千斤顶、油泵套86500t 千斤顶、油泵套8750t 手动液压千斤顶台4816-32t 螺旋千斤顶台893．5 吨震动锤台1105T 手动葫芦台411电焊机台1612全站仪台113水平仪台114限位导向装置套815托梁根816连接系结构件吨17起顶支墩块8四、顶推方案临时结构工程量顶推方案临时结构工程数量表名称单位数量备注φ600×12螺纹管管吨钢管桩基础300T 滚轮小车个80精品文档---下载后可任意编辑托梁吨系杆下的托梁滑道吨顶推滑道分配梁 I40吨钢管桩顶部分配梁连接系 I20吨钢管桩顶部分配梁40mm 厚钢板吨中央分隔带钢管支撑荷载分散钢板五、顶推施工方案布置图顶推施工方案布置立面图顶推施工方案布置平面图以上布置图只画了半跨 80m，整个布置图沿跨中对称布置。六、顶推施工方案的施工步骤：1、主桥下杭宁高速公路两侧的河道采纳土方填平，碾压密实，作为现场施工场地;2、采纳液压振动锤插打 φ600*12 的钢管桩，在四片主桁架下每隔 4m 插打 2根 φ...
