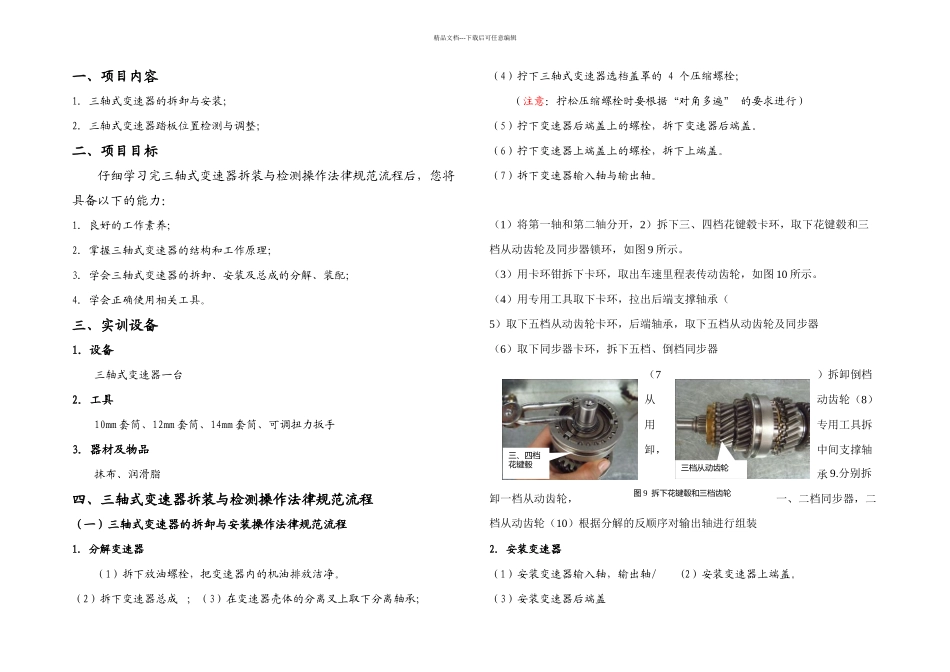

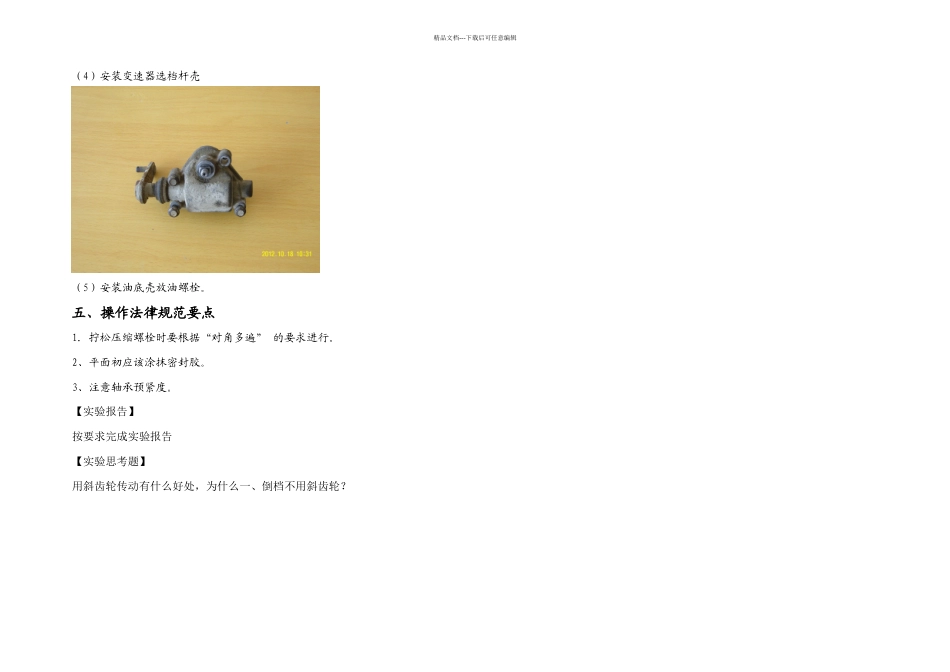

三、四档花键毂三档从动齿轮图 9 拆下花键毂和三档齿轮精品文档---下载后可任意编辑一、项目内容1．三轴式变速器的拆卸与安装；2．三轴式变速器踏板位置检测与调整；二、项目目标仔细学习完三轴式变速器拆装与检测操作法律规范流程后，您将具备以下的能力：1．良好的工作素养；2．掌握三轴式变速器的结构和工作原理；3．学会三轴式变速器的拆卸、安装及总成的分解、装配；4．学会正确使用相关工具。三、实训设备1．设备 三轴式变速器一台2．工具10mm 套筒、12mm 套筒、14mm 套筒、可调扭力扳手3．器材及物品抹布、润滑脂四、三轴式变速器拆装与检测操作法律规范流程（一）三轴式变速器的拆卸与安装操作法律规范流程1．分解变速器（1）拆下放油螺栓，把变速器内的机油排放洁净。（2）拆下变速器总成 ；（3）在变速器壳体的分离叉上取下分离轴承；（4）拧下三轴式变速器选档盖罩的 4 个压缩螺栓；（注意：拧松压缩螺栓时要根据“对角多遍” 的要求进行）（5）拧下变速器后端盖上的螺栓，拆下变速器后端盖。（6）拧下变速器上端盖上的螺栓，拆下上端盖。（7）拆下变速器输入轴与输出轴。（1）将第一轴和第二轴分开，2）拆下三、四档花键毂卡环，取下花键毂和三档从动齿轮及同步器锁环，如图 9 所示。（3）用卡环钳拆下卡环，取出车速里程表传动齿轮，如图 10 所示。（4）用专用工具取下卡环，拉出后端支撑轴承（5）取下五档从动齿轮卡环，后端轴承，取下五档从动齿轮及同步器（6）取下同步器卡环，拆下五档、倒档同步器（7）拆卸倒档从动齿轮（8）用专用工具拆卸，中间支撑轴承 9.分别拆卸一档从动齿轮，一、二档同步器，二档从动齿轮（10）根据分解的反顺序对输出轴进行组装2．安装变速器（1）安装变速器输入轴，输出轴/ (2）安装变速器上端盖。（3）安装变速器后端盖精品文档---下载后可任意编辑（4）安装变速器选档杆壳（5）安装油底壳放油螺栓。五、操作法律规范要点1．拧松压缩螺栓时要根据“对角多遍” 的要求进行。2、平面初应该涂抹密封胶。3、注意轴承预紧度。【实验报告】按要求完成实验报告【实验思考题】用斜齿轮传动有什么好处，为什么一、倒档不用斜齿轮？
