三进三出M系说明书VIP专享

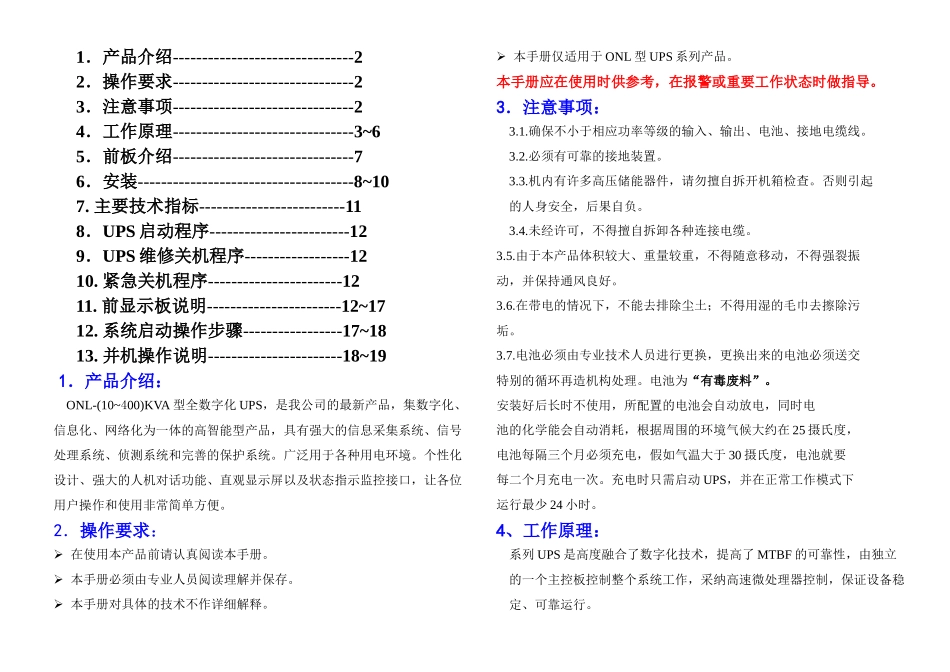

1．产品介绍-------------------------------22．操作要求-------------------------------23．注意事项-------------------------------24．工作原理-------------------------------3~65．前板介绍-------------------------------76．安装-------------------------------------8~107. 主要技术指标-------------------------118．UPS 启动程序------------------------129．UPS 维修关机程序------------------1210. 紧急关机程序-----------------------1211. 前显示板说明-----------------------12~1712. 系统启动操作步骤-----------------17~1813. 并机操作说明-----------------------18~191．产品介绍： ONL-(10~400)KVA 型全数字化 UPS，是我公司的最新产品，集数字化、信息化、网络化为一体的高智能型产品，具有强大的信息采集系统、信号处理系统、侦测系统和完善的保护系统。广泛用于各种用电环境。个性化设计、强大的人机对话功能、直观显示屏以及状态指示监控接口，让各位用户操作和使用非常简单方便。2．操作要求： 在使用本产品前请认真阅读本手册。 本手册必须由专业人员阅读理解并保存。 本手册对具体的技术不作详细解释。 本手册仅适用于 ONL 型 UPS 系列产品。本手册应在使用时供参考，在报警或重要工作状态时做指导。3．注意事项：3.1.确保不小于相应功率等级的输入、输出、电池、接地电缆线。3.2.必须有可靠的接地装置。3.3.机内有许多高压储能器件，请勿擅自拆开机箱检查。否则引起的人身安全，后果自负。3.4.未经许可，不得擅自拆卸各种连接电缆。3.5.由于本产品体积较大、重量较重，不得随意移动，不得强裂振动，并保持通风良好。3.6.在带电的情况下，不能去排除尘土；不得用湿的毛巾去擦除污垢。3.7.电池必须由专业技术人员进行更换，更换出来的电池必须送交特别的循环再造机构处理。电池为“有毒废料”。安装好后长时不使用，所配置的电池会自动放电，同时电池的化学能会自动消耗，根据周围的环境气候大约在 25 摄氏度，电池每隔三个月必须充电，假如气温大于 30 摄氏度，电池就要每二个月充电一次。充电时只需启动 UPS，并在正常工作模式下运行最少 24 小时。4、工作原理：系列 UPS 是高度融合了数字化技术，提高了 MTBF 的可靠性，由独立的一个主控板控制整个系统工作，采纳高速微处理器控制，保证设备稳定、可靠运行。123456ABCD654321DCBATitleNumberRevisionSizeBDate:6-J...
