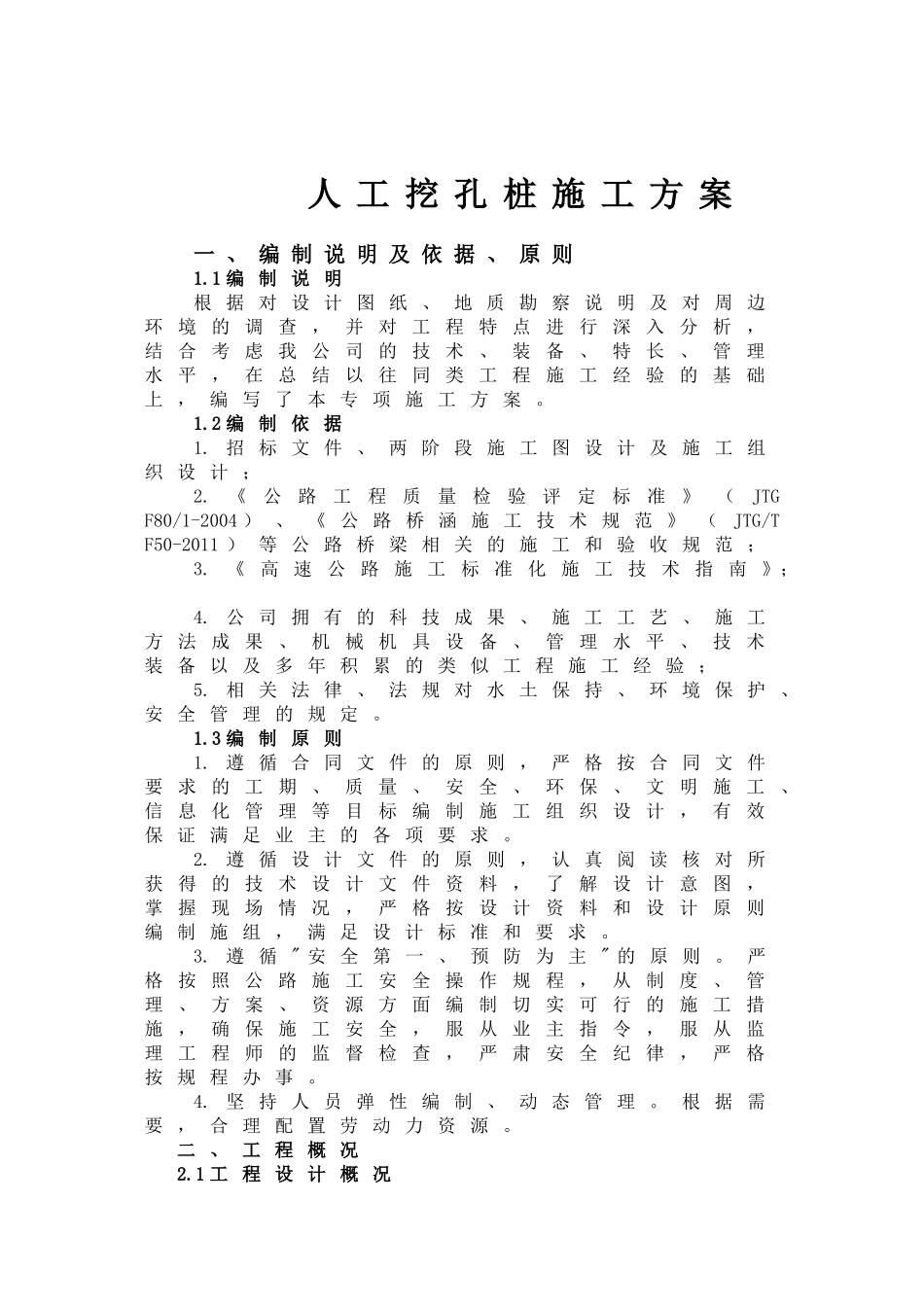

人工挖孔桩施工方案一、编制说明及依据、原则1.1编制说明根据对设计图纸、地质勘察说明及对周边环境的调查，并对工程特点进行深入分析，结合考虑我公司的技术、装备、特长、管理水平，在总结以往同类工程施工经验的基础上，编写了本专项施工方案。1.2编制依据1.招标文件、两阶段施工图设计及施工组织设计；2.《公路工程质量检验评定标准》（JTGF80/1-2004）、《公路桥涵施工技术规范》（JTG/TF50-2011）等公路桥梁相关的施工和验收规范；3.《高速公路施工标准化施工技术指南》；4.公司拥有的科技成果、施工工艺、施工方法成果、机械机具设备、管理水平、技术装备以及多年积累的类似工程施工经验；5.相关法律、法规对水土保持、环境保护、安全管理的规定。1.3编制原则1.遵循合同文件的原则，严格按合同文件要求的工期、质量、安全、环保、文明施工、信息化管理等目标编制施工组织设计，有效保证满足业主的各项要求。2.遵循设计文件的原则，认真阅读核对所获得的技术设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施组，满足设计标准和要求。3.遵循"安全第一、预防为主"的原则。严格按照公路施工安全操作规程，从制度、管理、方案、资源方面编制切实可行的施工措施，确保施工安全，服从业主指令，服从监理工程师的监督检查，严肃安全纪律，严格按规程办事。4.坚持人员弹性编制、动态管理。根据需要，合理配置劳动力资源。二、工程概况2.1工程设计概况山东省荣成至文登高速公路一合同段主线起止里程为K00+000-K12+268，全长12.268Km。其中有大桥3座，中桥4座，分离立1座，互通立交桥2座，天桥12座。其中K5+182小落河支流大桥和K8+263.5互通立交处于无地下水或少量地下水的土层和岩层，施工拟采用人力配合简单的机具设备下井挖掘成孔，灌注混凝土成桩的施工工艺，即采用人工挖孔桩进行桩基础施工。小落河支流大桥，桥梁中心桩号为K5+182，桥跨布置为5×25m，全长132.08m，下部结构采用柱式墩、桩基础（端承桩），桥台采用肋板台。全桥分为1#、2#、3#、4#桥墩，0#、5#台。共有桩基：φ1.5m桩基221米/16根，φ1.2m桩基334米/24根。C25水下混凝土：789.6m3，钢筋74038kg。2.2施工方案概述本分项工程由项目总工孙海峰主管，桥梁一队组织实施，采用人工挖孔的方法成孔；水泥混凝土由K8+263处的混凝土拌和站集中拌制，水泥混凝土罐车运送；钢筋笼在拌和站内钢筋加工区加工绑扎成型，钢筋笼由专用运输车经施工便道运送至桩位，25t汽车吊吊笼安放；内径30cm钢导管下料灌注水下混凝土。人工挖孔桩桩顶地质较差部分采用钢筋混凝土护壁，主筋保护层厚50mm，地质较好部分可采用素混凝土护壁；根据山东省高速公路施工标准化技术指南（桥梁）规定护壁厚10-15cm；设计桩芯砼等级为C25，护壁也采用同桩身相同标号的C25砼现浇。2.3自然条件1.地形、地貌本项目沿线地形主要为低山丘陵区，地形起伏多变，沿线经过地区地形地貌主要为低山丘陵、山前丘陵区和剥蚀平原及冲积平原地貌。2.工程地质路线所经区域位于胶东隆起区，构造复杂。基底长期隆起，出露的地层主要为古老的变质岩层。分布最广的为太古界——下元古界胶东群，在断陷盆地中分布少量的中生界底层。岩浆活动强烈，以元古代岩浆岩活动尤甚，分布广泛。太古界——下元古界胶东群主要分布在胶东隆起的胶北隆起区。岩石类型以片麻岩、变粒岩、斜长角闪岩为主，夹有结晶片岩、钙镁质大理岩、石英岩等。境内元古代岩浆活动以混合花岗岩类为主，活动强烈，分布广泛。岩性主要为片麻状混合花岗岩体、黑云母花岗岩体。路线所经区域上部地表基本上由第四系残坡积物所覆盖，厚度一般为1.0m左右，最大厚度不大于3.0m，局部为陆相洪冲积物所覆盖，主要在河流附近较发育，厚度一般在3-10m，最大厚度不大于15m。底部广泛分布新元古代晋宁期荣成超单元岩浆岩。残坡基层主要分布于丘陵地貌的表层，成分为砂质粘性土、砂土及砂质粉土，厚度在0.5～3.0m之间，丘顶部位较薄，坡脚处厚度相对较大，其强度较高，工程地质条件好。地层主要为基岩风化层，即强风化层、中等风化层，局部分布全风化层；局部为第四系全新统地层，主要岩性特征为河...
