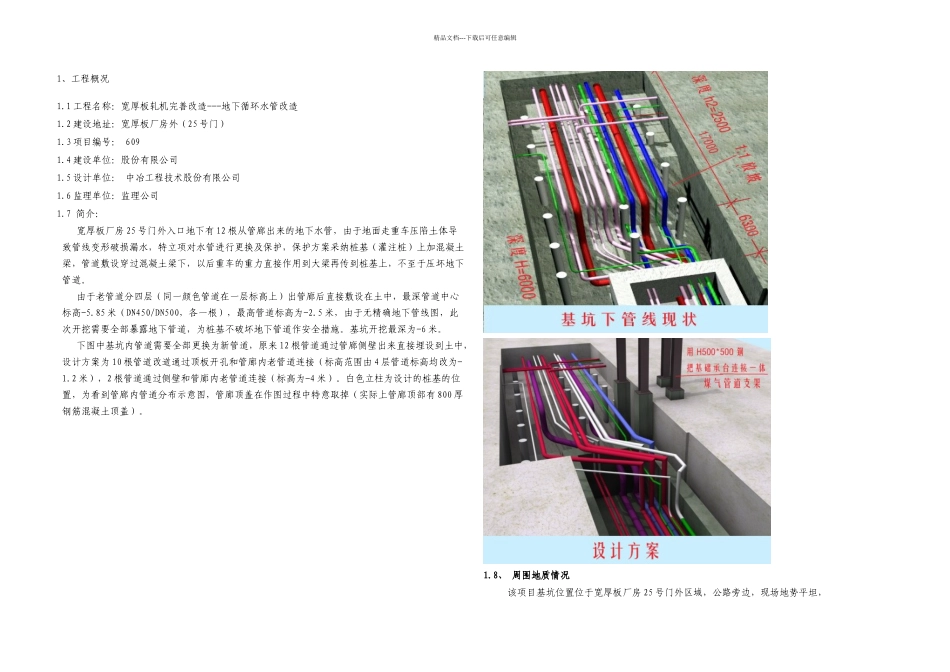

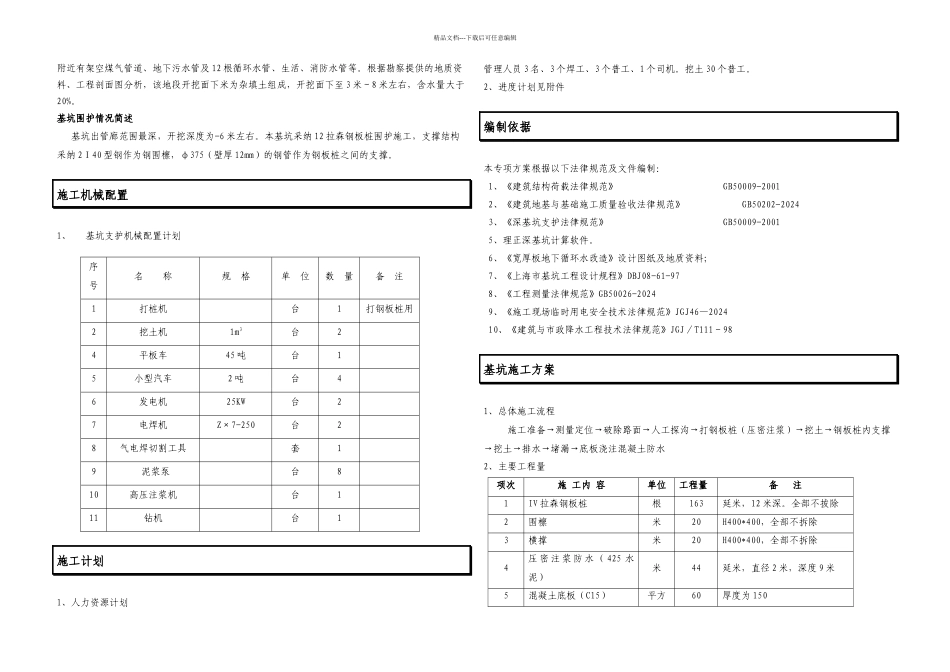

精品文档---下载后可任意编辑1、工程概况1.1 工程名称：宽厚板轧机完善改造---地下循环水管改造1.2 建设地址：宽厚板厂房外（25 号门）1.3 项目编号： 6091.4 建设单位：股份有限公司1.5 设计单位： 中冶工程技术股份有限公司1.6 监理单位：监理公司1.7 简介：宽厚板厂房 25 号门外入口地下有 12 根从管廊出来的地下水管，由于地面走重车压陷土体导致管线变形破损漏水，特立项对水管进行更换及保护，保护方案采纳桩基（灌注桩）上加混凝土梁，管道敷设穿过混凝土梁下，以后重车的重力直接作用到大梁再传到桩基上，不至于压坏地下管道。由于老管道分四层（同一颜色管道在一层标高上）出管廊后直接敷设在土中，最深管道中心标高-5.85 米（DN450/DN500，各一根），最高管道标高为-2.5 米，由于无精确地下管线图，此次开挖需要全部暴露地下管道，为桩基不破坏地下管道作安全措施。基坑开挖最深为-6 米。下图中基坑内管道需要全部更换为新管道，原来 12 根管道通过管廊侧壁出来直接埋设到土中，设计方案为 10 根管道改道通过顶板开孔和管廊内老管道连接（标高范围由 4 层管道标高均改为-1.2 米），2 根管道通过侧壁和管廊内老管道连接（标高为-4 米）。白色立柱为设计的桩基的位置，为看到管廊内管道分布示意图，管廊顶盖在作图过程中特意取掉（实际上管廊顶部有 800 厚钢筋混凝土顶盖）。1.8、 周围地质情况该项目基坑位置位于宽厚板厂房 25 号门外区域，公路旁边，现场地势平坦， 精品文档---下载后可任意编辑附近有架空煤气管道、地下污水管及 12 根循环水管、生活、消防水管等。根据勘察提供的地质资料、工程剖面图分析，该地段开挖面下米为杂填土组成，开挖面下至 3 米～8 米左右，含水量大于20%。基坑围护情况简述 基坑出管廊范围最深，开挖深度为-6 米左右。本基坑采纳 12 拉森钢板桩围护施工，支撑结构采纳 2Ι40 型钢作为钢围檩，φ375（壁厚 12mm）的钢管作为钢板桩之间的支撑。施工机械配置1、基坑支护机械配置计划序号名 称规 格单 位数 量备 注1打桩机台1打钢板桩用2挖土机1m3台24平板车45 吨台15小型汽车2 吨台46发电机25KW台27电焊机Z×7-250台28气电焊切割工具套19 泥浆泵 台810高压注浆机台111钻机台1施工计划1、人力资源计划管理人员 3 名、3 个焊工、3 个普工、1 个司机。挖土 30 个普工。2、进度计划见附件编制依据本专项方案根据以下法律规范及文件编制：1、《建筑结...
