下穿通道主体工程技术措施

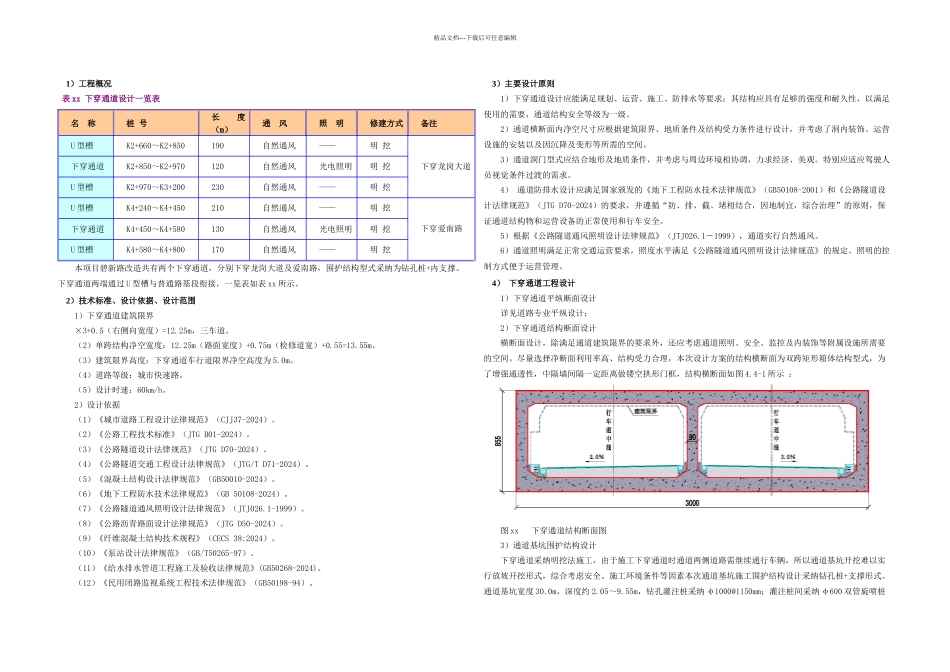

下穿通道主体工程技术措施_第1页
1/3

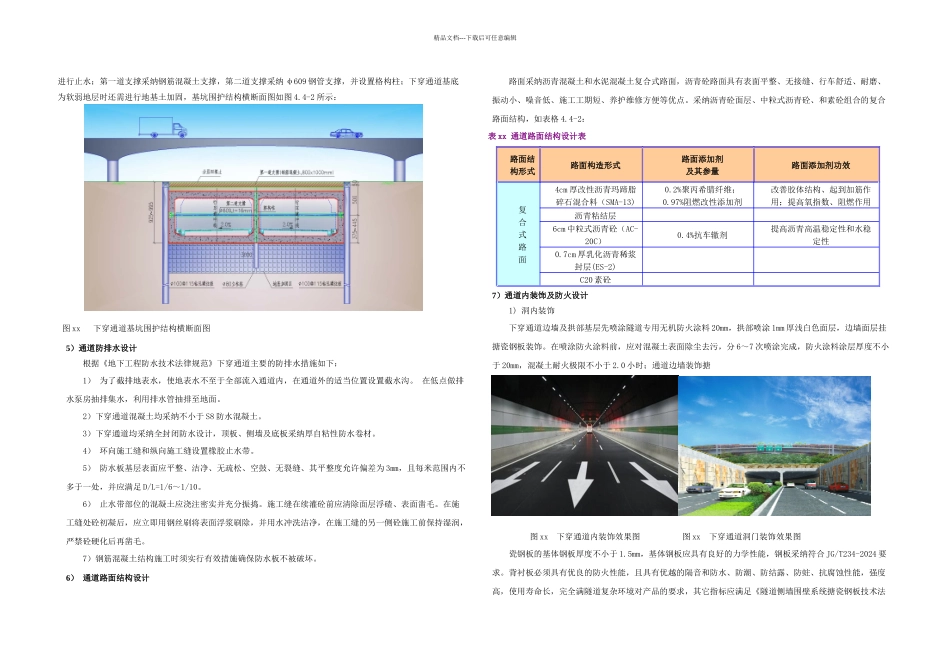

下穿通道主体工程技术措施_第2页
2/3

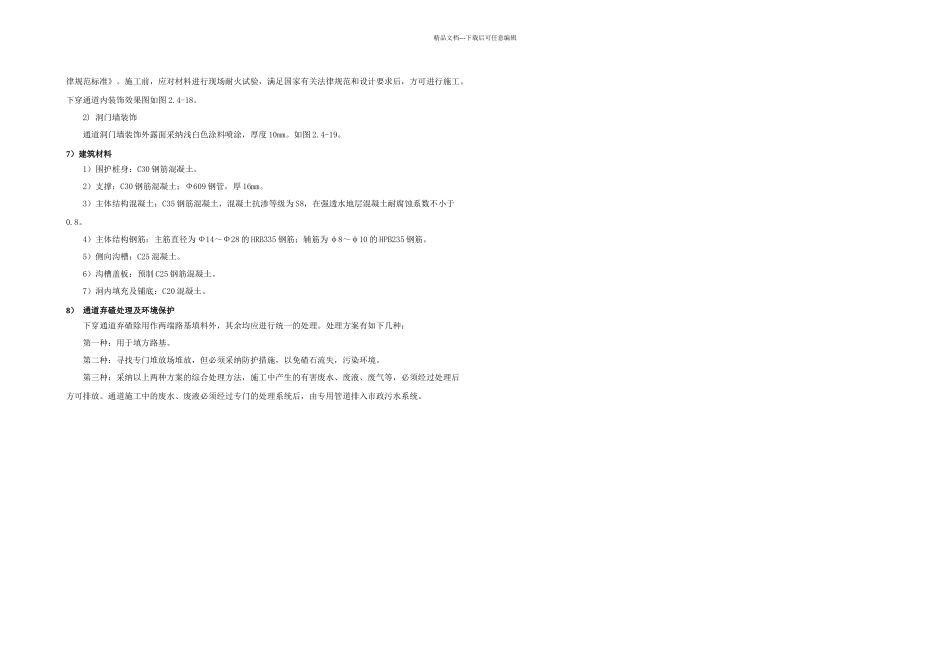

下穿通道主体工程技术措施_第3页
3/3
精品文档---下载后可任意编辑1)工程概况表 xx 下穿通道设计一览表名 称桩 号长度(m)通 风照 明修建方式备注U 型槽K2+660~K2+850190自然通风——明 挖下穿龙岗大道下穿通道K2+850~K2+970120自然通风光电照明明 挖U 型槽K2+970~K3+200230自然通风——明 挖U 型槽K4+240~K4+450210自然通风——明 挖下穿爱南路下穿通道K4+450~K4+580130自然通风光电照明明 挖U 型槽K4+580~K4+800170自然通风——明 挖本项目碧新路改造共有两个下穿通道,分别下穿龙岗大道及爱南路,围护结构型式采纳为钻孔桩+内支撑。下穿通道两端通过 U 型槽与普通路基段衔接,一览表如表 xx 所示。2)技术标准、设计依据、设计范围1)下穿通道建筑限界×3+0.5(右侧向宽度)=12.25m,三车道。(2)单跨结构净空宽度:12.25m(路面宽度)+0.75m(检修道宽)+0.55=13.55m。(3)建筑限界高度:下穿通道车行道限界净空高度为 5.0m。(4)道路等级:城市快速路。(5)设计时速:60km/h。2)设计依据(1)《城市道路工程设计法律规范》(CJJ37-2024)。(2)《公路工程技术标准》(JTG B01-2024)。(3)《公路隧道设计法律规范》(JTG D70-2024)。(4)《公路隧道交通工程设计法律规范》(JTG/T D71-2024)。(5)《混凝土结构设计法律规范》(GB50010-2024)。(6)《地下工程防水技术法律规范》(GB 50108-2024)。(7)《公路隧道通风照明设计法律规范》(JTJ026.1-1999)。(8)《公路沥青路面设计法律规范》(JTG D50-2024)。(9)《纤维混凝土结构技术规程》(CECS 38:2024)。(10)《泵站设计法律规范》(GB/T50265-97)。(11)《给水排水管道工程施工及验收法律规范》(GB50268-2024)。(12)《民用闭路监视系统工程技术法律规范》(GB50198-94)。3)主要设计原则1)下穿通道设计应能满足规划、运营、施工、防排水等要求;其结构应具有足够的强度和耐久性,以满足使用的需要,通道结构安全等级为一级。2)通道横断面内净空尺寸应根据建筑限界、地质条件及结构受力条件进行设计,并考虑了洞内装饰、运营设施的安装以及因沉降及变形等所需的空间。3)通道洞门型式应结合地形及地质条件,并考虑与周边环境相协调,力求经济、美观。特别应适应驾驶人员视觉条件过渡的需求。4) 通道防排水设计应满足国家颁发的《地下工程防水技术法律规范》(GB50108-2001)和《公路隧道设计法律规范》(JTG D70-2024)的要求,并遵循“防、排、截、堵相结...
