县人民医院职工餐厅施工组织设计VIP免费

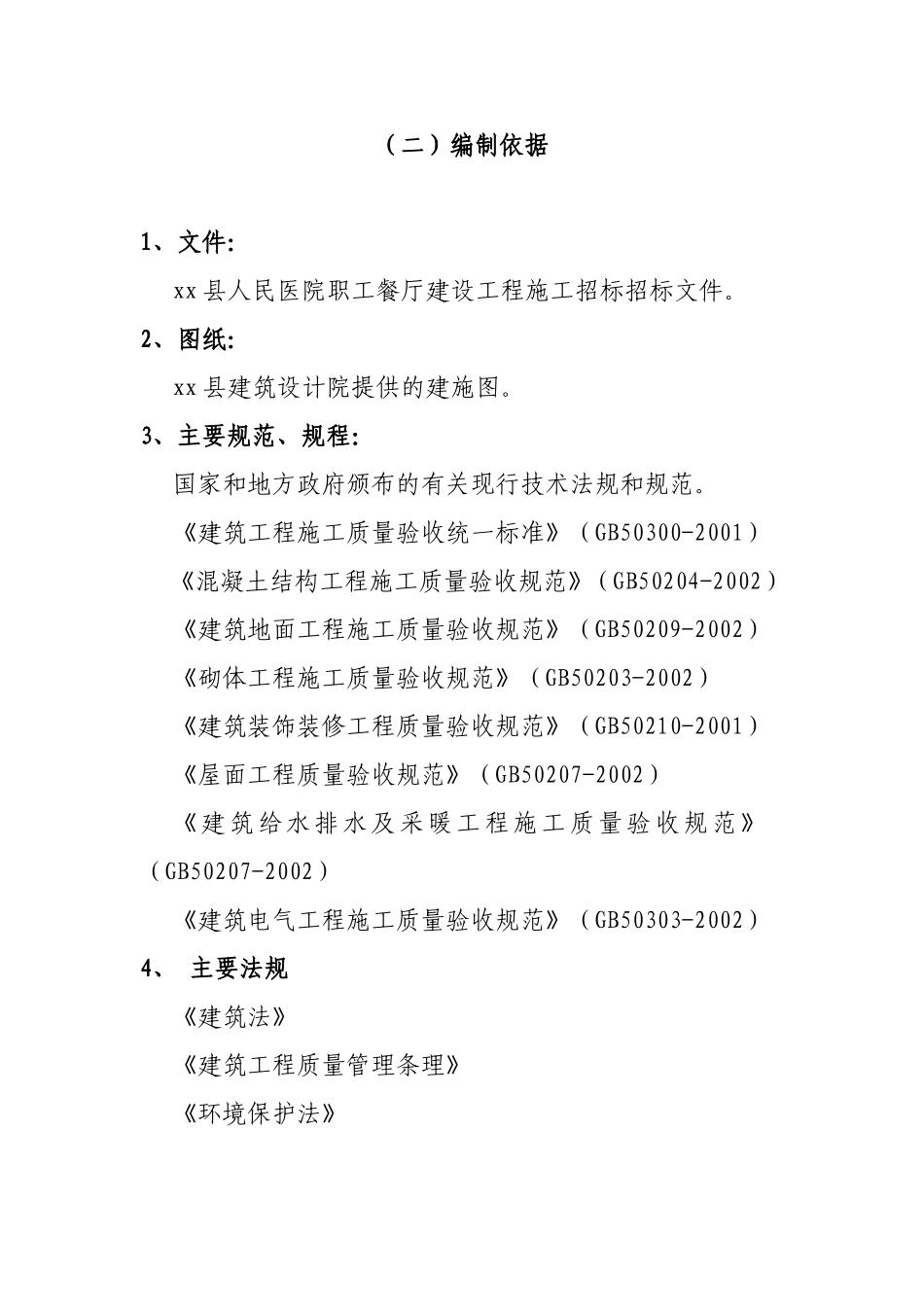

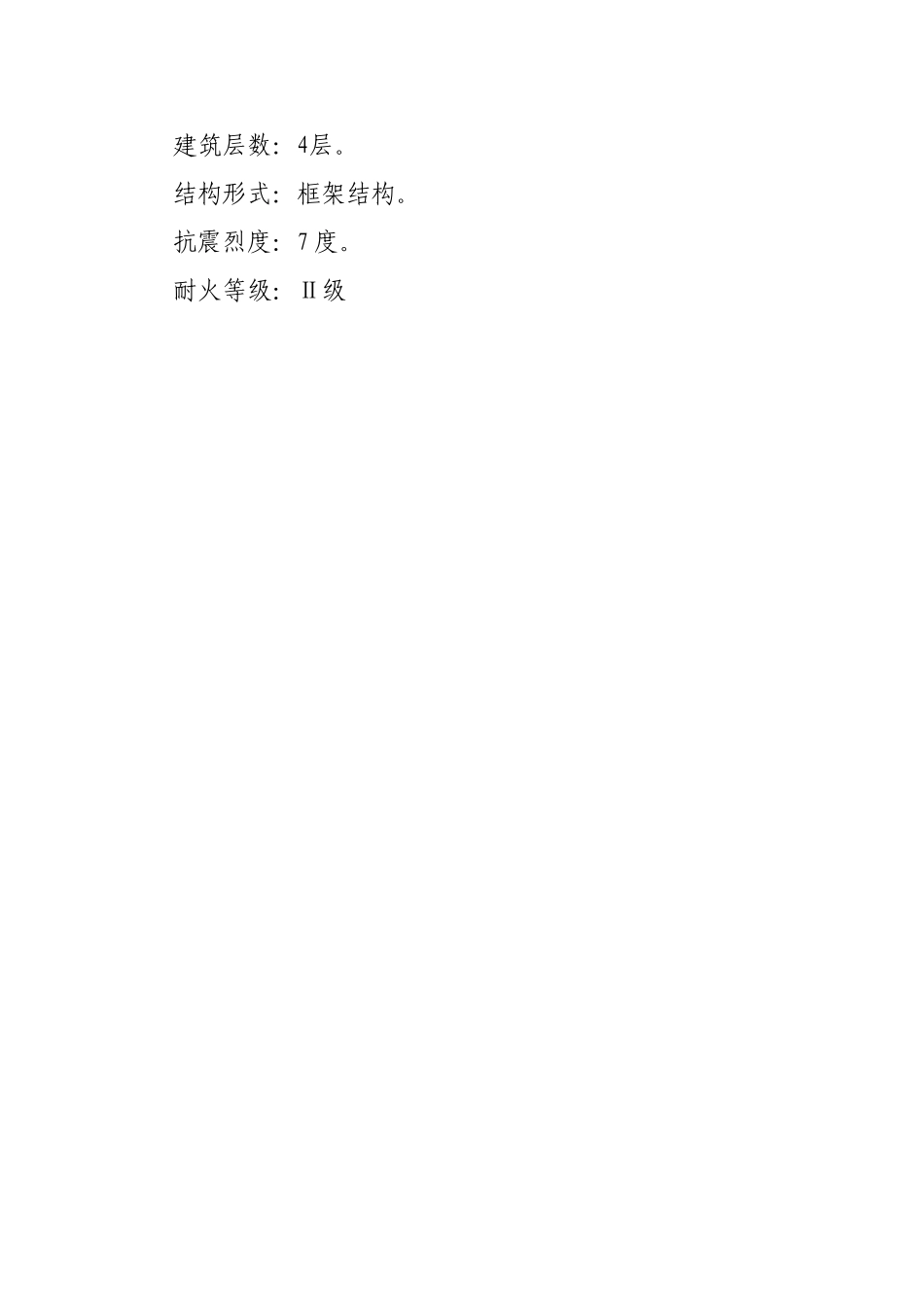

（一）工程概况1、总体概况工程名称：xx县人民医院职工餐厅。建设单位：xx县人民医院设计单位：xx县建筑设计院。监理单位：xx县监理公司质量监督单位：xx县质检站合同范围：结构工程主体的土建、室内外装修、给排水、消防、采暖、通风、电气。质量目标：按中华人民共和国国标GB50300-2001《建筑工程施工质量验收标准》单位（子单位）工程所含分部（子分部）工程的质量均验收合格。2、施工现场条件地理位置：xx县人民医院院内。三通一平状况：良好。现场水、电供应：由甲方提供。3、建筑设计概况建筑面积（m2）：2469.203m2。建筑高度（m）：23.35m建筑层数：4层。结构形式：框架结构。抗震烈度：7度。耐火等级：Ⅱ级（二）编制依据1、文件：xx县人民医院职工餐厅建设工程施工招标招标文件。2、图纸：xx县建筑设计院提供的建施图。3、主要规范、规程：国家和地方政府颁布的有关现行技术法规和规范。《建筑工程施工质量验收统一标准》（GB50300-2001）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑地面工程施工质量验收规范》（GB50209-2002）《砌体工程施工质量验收规范》（GB50203-2002）《建筑装饰装修工程质量验收规范》（GB50210-2001）《屋面工程质量验收规范》（GB50207-2002）《建筑给水排水及采暖工程施工质量验收规范》（GB50207-2002）《建筑电气工程施工质量验收规范》（GB50303-2002）4、主要法规《建筑法》《建筑工程质量管理条理》《环境保护法》（三）施工技术方案1、流水段划分根据本工程结构形式特点和工程量及工期要求，可以划分为主体、砌体等流水段同时施工。2、大型机械的选用及依据根据工程特点及施工需要，主要大型机械选用有一台20m井吊、2台JS350混凝土搅拌机。井吊：根据现场布置，井吊的运输速度较塔吊快，而且装拆方便，建筑物最大高度为16.80m，以上参数均符合施工要求。根据经验资料，每台JS350混凝土搅拌机每h提供混凝土量为4.5m3，2台搅拌机每h可提供混凝土9m3。根据实际情况计算，完全可以满足要求。3、施工测量（1）为保证整个场地定位的正确，首先对原有的控制桩进行复测，甲方提供的水准点将其引进现场，以控制该楼标高，高程点按要求做妥善保护。（2）建立平面控制方格网根据甲方提供的控制桩，建立新建综合楼的大角控制桩及轴线控制桩，控制桩形成方格网。（3）做垫层混凝土时，用钢尺配合水准仪将标高传递到基坑内，进行槽底抄平。在护坡上测设一条标高控制线，作为槽内标高基准。（4）±0.000m以上采用激光铅直仪按内控法进行竖向轴线传递，先在首层控制轴线交点位置放置200mm×200mm×5mm预埋铁件，其上做出控制轴线交点作为基准点，每层顶板相应位置留250mm×250mm洞作为传递观测孔。（5）高程的控制由现场内引测的水准点进行标高传递。定出首层±0.000m以后，用水准仪抄出+1.00m线弹在外墙上，作为标高传递用。每层每段用钢尺从三个不同位置向上传递高程，精度应符合《施工测量规程》的规定,即每层限差±3mm全高总限差正负±20mm。（6）建筑物大角铅直度的控制：首层墙体施工完成后，分别在距大角两侧30cm处的外墙面上，各弹出一条竖直线，并涂上两个红色三角标记，作为上层墙体支模板的控制线，上一层支墙体模板时，以此30cm线校准模板边缘位置，以保证墙角与下一层墙角在同一铅直线上。如此层层传递，从而保证建筑物大角的垂直度。垂直度偏差控制在2‰以内。且全高垂直偏差不超过20mm。（7）装修工程测量在结构施工测量中，按装饰工程要求将装饰施工所需的控制点和线及时弹在墙和板上，作为装饰工程施工的控制依据。地面面层测量：在四周墙身上投测出所需+500水平线，作为地面面层施工标高控制线。隔墙线测量:根据每层结构施工轴线放出各内隔墙、分户墙、外墙内保温线。门、窗洞口测量：外门窗以顶层分出的边线为准，用经纬仪将边线标划在外墙面上的各层窗洞口两侧，弹出竖向控制线；窗口横向控制线用钢尺传递，并弹在墙上。室内门、窗洞口竖直控制线由轴线关系弹出，水平控制线也由钢尺传递弹出。4、地基与基础施工顺序：基槽开挖--→基础施工--→基础验收--→回填土。（1）土方工程A、土方开挖土方开挖采用机械配合人...
