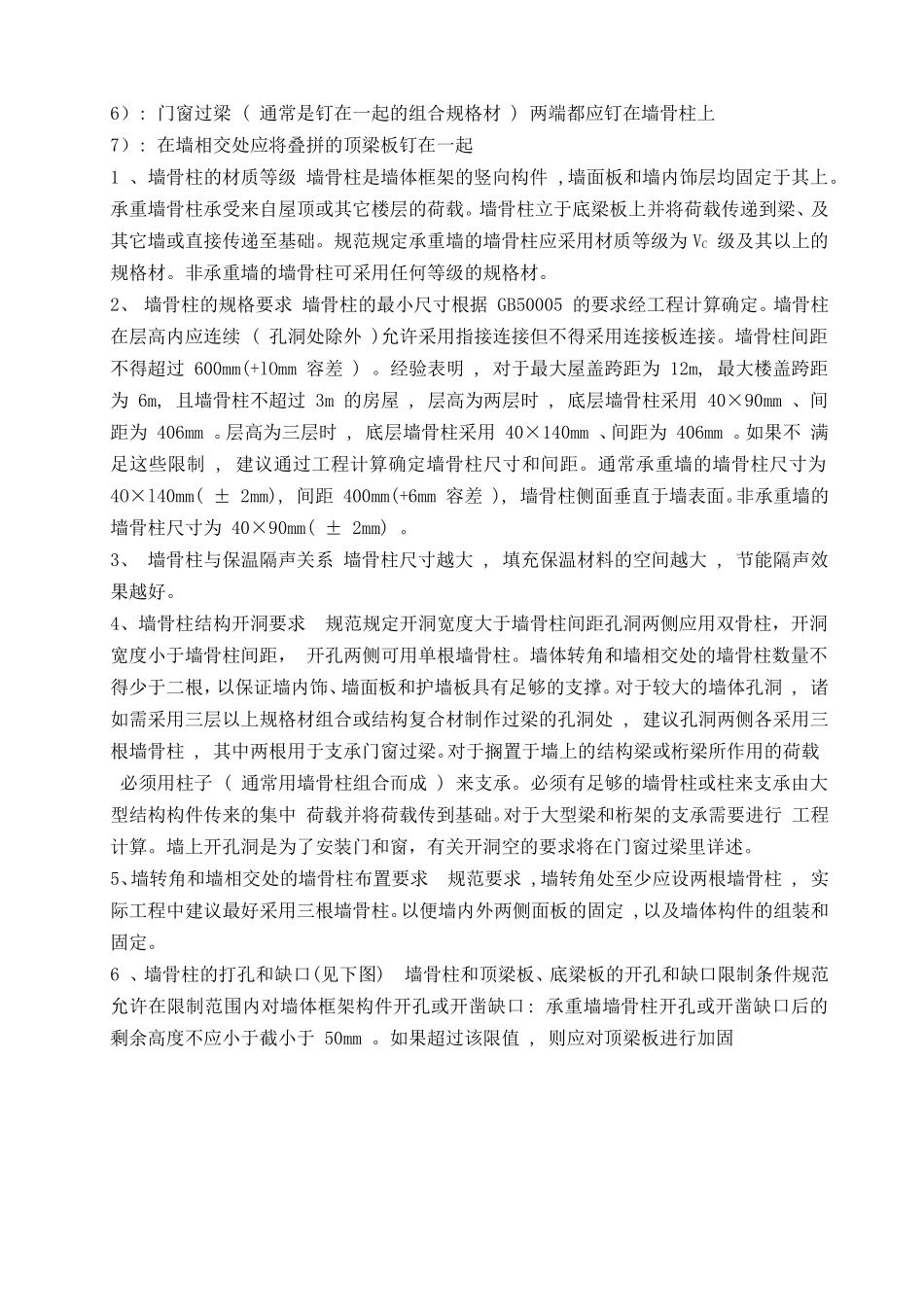

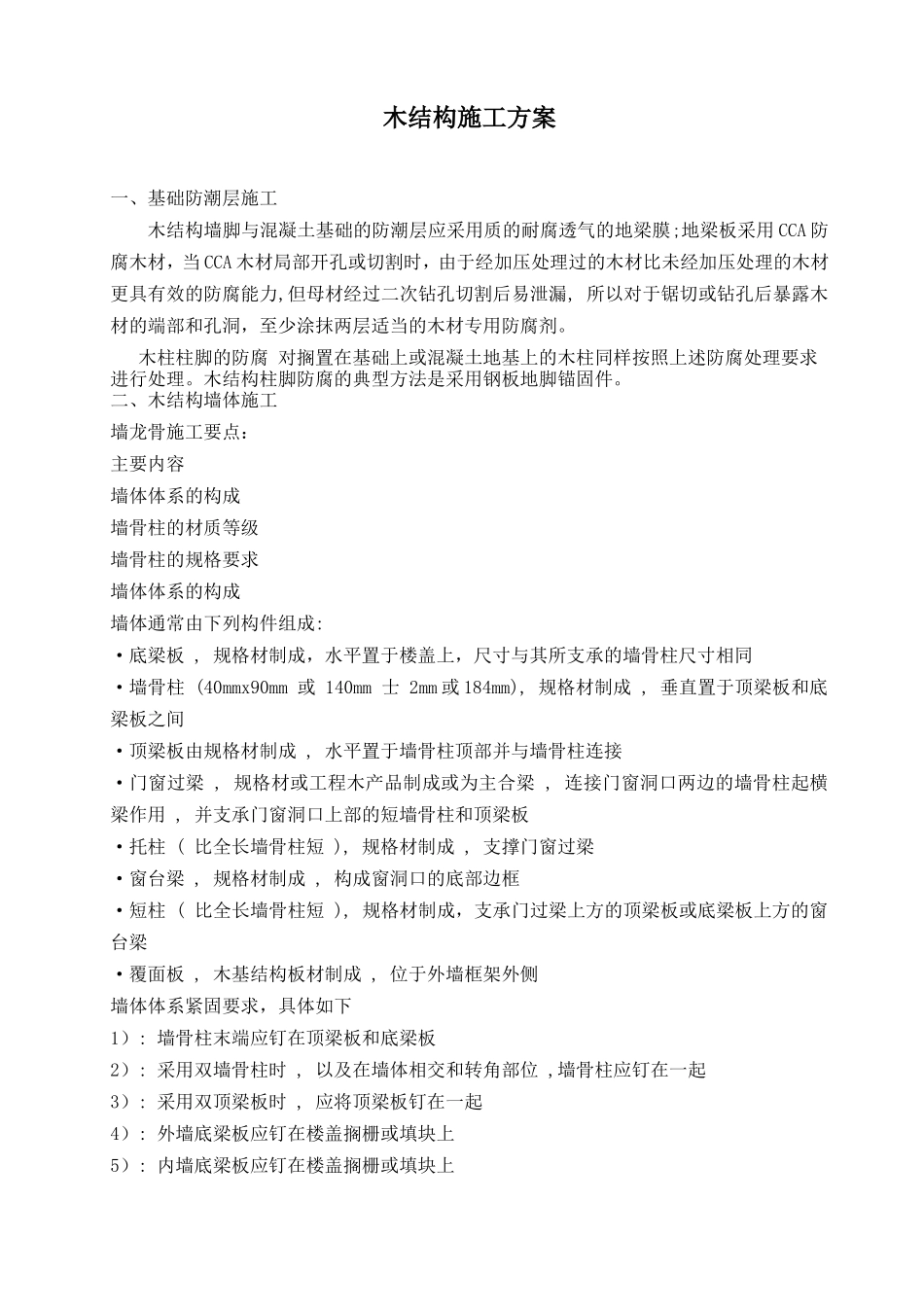

木结构施工方案木结构施工方案一、基础防潮层施工木结构墙脚与混凝土基础的防潮层应采用质的耐腐透气的地梁膜;地梁板采用CCA防腐木材，当CCA木材局部开孔或切割时，由于经加压处理过的木材比未经加压处理的木材更具有效的防腐能力,但母材经过二次钻孔切割后易泄漏,所以对于锯切或钻孔后暴露木材的端部和孔洞，至少涂抹两层适当的木材专用防腐剂。木柱柱脚的防腐对搁置在基础上或混凝土地基上的木柱同样按照上述防腐处理要求进行处理。木结构柱脚防腐的典型方法是采用钢板地脚锚固件。二、木结构墙体施工墙龙骨施工要点：主要内容墙体体系的构成墙骨柱的材质等级墙骨柱的规格要求墙体体系的构成墙体通常由下列构件组成:·底梁板,规格材制成，水平置于楼盖上，尺寸与其所支承的墙骨柱尺寸相同·墙骨柱(40mmx90mm或140mm士2mm或184mm),规格材制成,垂直置于顶梁板和底梁板之间·顶梁板由规格材制成,水平置于墙骨柱顶部并与墙骨柱连接·门窗过梁,规格材或工程木产品制成或为主合梁,连接门窗洞口两边的墙骨柱起横梁作用,并支承门窗洞口上部的短墙骨柱和顶梁板·托柱(比全长墙骨柱短),规格材制成,支撑门窗过梁·窗台梁,规格材制成,构成窗洞口的底部边框·短柱(比全长墙骨柱短),规格材制成，支承门过梁上方的顶梁板或底梁板上方的窗台梁·覆面板,木基结构板材制成,位于外墙框架外侧墙体体系紧固要求，具体如下1）:墙骨柱末端应钉在顶梁板和底梁板2）:采用双墙骨柱时,以及在墙体相交和转角部位,墙骨柱应钉在一起3）:采用双顶梁板时,应将顶梁板钉在一起4）:外墙底梁板应钉在楼盖搁栅或填块上5）:内墙底梁板应钉在楼盖搁栅或填块上6）:门窗过梁(通常是钉在一起的组合规格材)两端都应钉在墙骨柱上7）:在墙相交处应将叠拼的顶梁板钉在一起1、墙骨柱的材质等级墙骨柱是墙体框架的竖向构件,墙面板和墙内饰层均固定于其上。承重墙骨柱承受来自屋顶或其它楼层的荷载。墙骨柱立于底梁板上并将荷载传递到梁、及其它墙或直接传递至基础。规范规定承重墙的墙骨柱应采用材质等级为VC级及其以上的规格材。非承重墙的墙骨柱可采用任何等级的规格材。2、墙骨柱的规格要求墙骨柱的最小尺寸根据GB50005的要求经工程计算确定。墙骨柱在层高内应连续(孔洞处除外)允许采用指接连接但不得采用连接板连接。墙骨柱间距不得超过600mm(+lOmm容差)。经验表明,对于最大屋盖跨距为12m,最大楼盖跨距为6m,且墙骨柱不超过3m的房屋,层高为两层时,底层墙骨柱采用40×90mm、间距为406mm。层高为三层时,底层墙骨柱采用40×140mm、间距为406mm。如果不满足这些限制,建议通过工程计算确定墙骨柱尺寸和间距。通常承重墙的墙骨柱尺寸为4O×l40mm(±2mm),间距400mm(+6mm容差),墙骨柱侧面垂直于墙表面。非承重墙的墙骨柱尺寸为40×90mm(±2mm)。3、墙骨柱与保温隔声关系墙骨柱尺寸越大,填充保温材料的空间越大,节能隔声效果越好。4、墙骨柱结构开洞要求规范规定开洞宽度大于墙骨柱间距孔洞两侧应用双骨柱，开洞宽度小于墙骨柱间距，开孔两侧可用单根墙骨柱。墙体转角和墙相交处的墙骨柱数量不得少于二根，以保证墙内饰、墙面板和护墙板具有足够的支撑。对于较大的墙体孔洞,诸如需采用三层以上规格材组合或结构复合材制作过梁的孔洞处,建议孔洞两侧各采用三根墙骨柱,其中两根用于支承门窗过梁。对于搁置于墙上的结构梁或桁梁所作用的荷载必须用柱子(通常用墙骨柱组合而成)来支承。必须有足够的墙骨柱或柱来支承由大型结构构件传来的集中荷载并将荷载传到基础。对于大型梁和桁架的支承需要进行工程计算。墙上开孔洞是为了安装门和窗，有关开洞空的要求将在门窗过梁里详述。5、墙转角和墙相交处的墙骨柱布置要求规范要求,墙转角处至少应设两根墙骨柱,实际工程中建议最好采用三根墙骨柱。以便墙内外两侧面板的固定,以及墙体构件的组装和固定。6、墙骨柱的打孔和缺口(见下图)墙骨柱和顶梁板、底梁板的开孔和缺口限制条件规范允许在限制范围内对墙体框架构件开孔或开凿缺口:承重墙墙骨柱开孔或开凿缺口后的剩余高度不应小于截小于50mm。如果超过该限值,则应对顶梁板进行加固(如图所示)门窗过梁施工要点;1、墙体开洞空的要求孔洞上的荷载通过过...
