专项落地式钢管脚手架施工方案

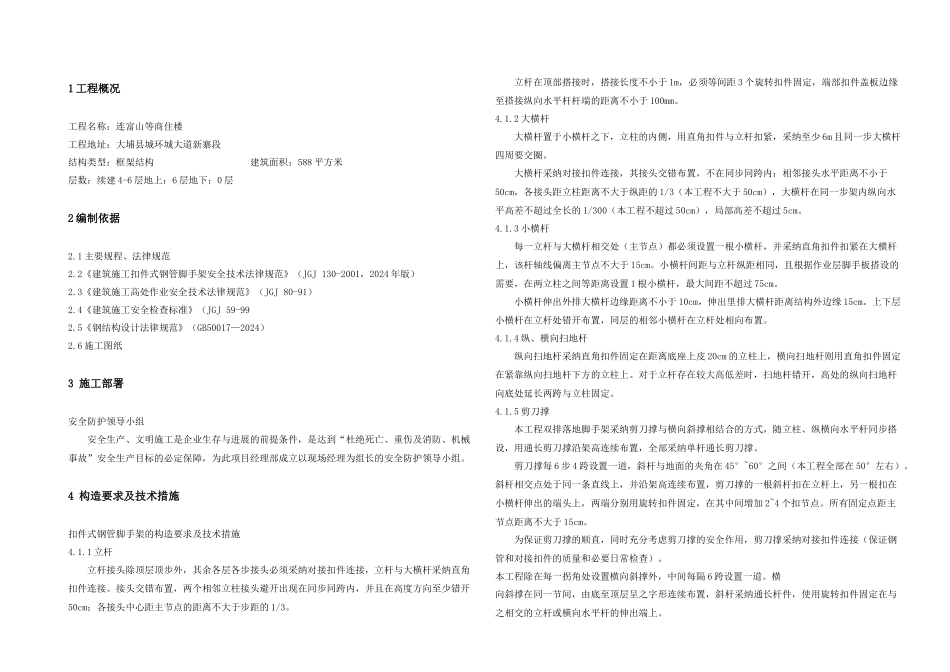

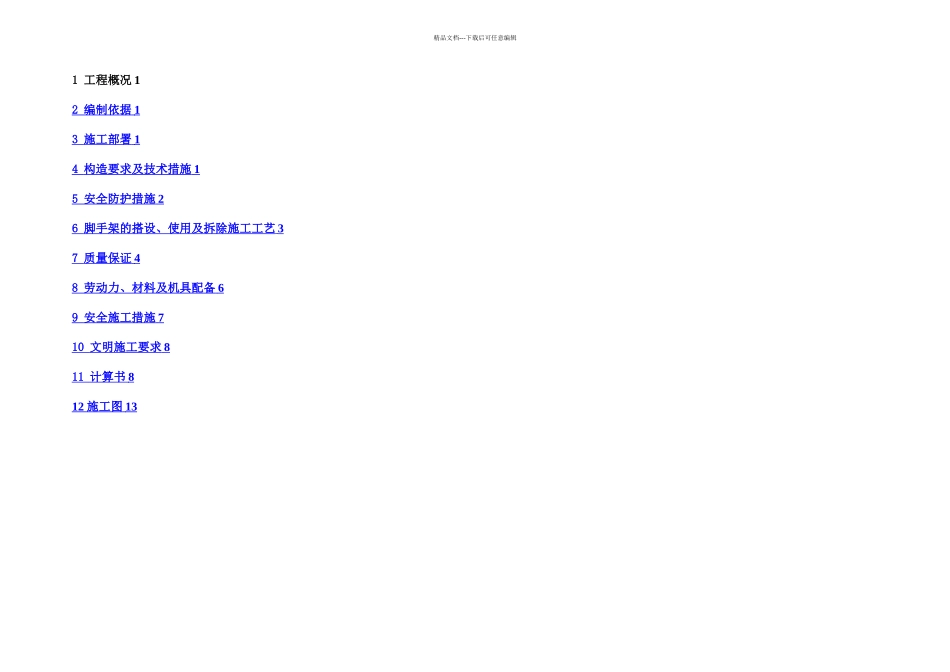

精品文档---下载后可任意编辑1 工程概况 12 编制依据 1 3 施工部署 1 4 构造要求及技术措施 1 5 安全防护措施 2 6 脚手架的搭设、使用及拆除施工工艺 3 7 质量保证 4 8 劳动力、材料及机具配备 6 9 安全施工措施 7 10 文明施工要求 8 11 计算书 8 12 施 工图 13 1 工程概况工程名称：连富山等商住楼工程地址：大埔县城环城大道新寨段结构类型：框架结构 建筑面积：588 平方米层数：续建 4-6 层地上：6 层地下：0 层2 编制依据2.1 主要规程、法律规范2.2《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ 130-2001，2024 年版）2.3《建筑施工高处作业安全技术法律规范》（JGJ 80-91）2.4《建筑施工安全检查标准》（JGJ 59-992.5《钢结构设计法律规范》（GB50017—2024）2.6 施工图纸3 施工部署安全防护领导小组安全生产、文明施工是企业生存与进展的前提条件，是达到“杜绝死亡、重伤及消防、机械事故”安全生产目标的必定保障，为此项目经理部成立以现场经理为组长的安全防护领导小组。4 构造要求及技术措施扣件式钢管脚手架的构造要求及技术措施4.1.1 立杆立杆接头除顶层顶步外，其余各层各步接头必须采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交错布置，两个相邻立柱接头避开出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的 1/3。立杆在顶部搭接时，搭接长度不小于 1m，必须等间距 3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于 100mm。4.1.2 大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采纳至少 6m 且同一步大横杆四周要交圈。大横杆采纳对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的 1/3（本工程不大于 50cm），大横杆在同一步架内纵向水平高差不超过全长的 1/300（本工程不超过 50cm），局部高差不超过 5cm。4.1.3 小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于 15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置 1 根小横杆，最大间距不超过 75cm。小横杆伸出外排大横杆边缘距离不小于 10cm，伸出里排大横杆距离结构外边缘 15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在...
