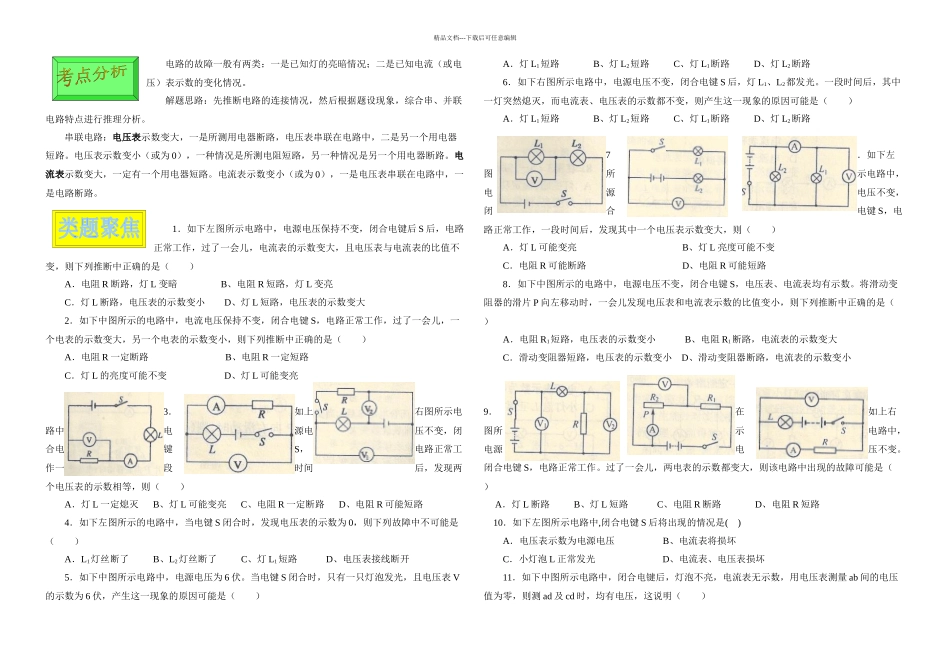

精品文档---下载后可任意编辑电路的故障一般有两类：一是已知灯的亮暗情况；二是已知电流（或电压）表示数的变化情况。解题思路：先推断电路的连接情况，然后根据题设现象，综合串、并联电路特点进行推理分析。串联电路：电压表示数变大，一是所测用电器断路，电压表串联在电路中，二是另一个用电器短路。电压表示数变小（或为 0），一种情况是所测电阻短路，另一种情况是另一个用电器断路。电流表示数变大，一定有一个用电器短路。电流表示数变小（或为 0），一是电压表串联在电路中，一是电路断路。1．如下左图所示电路中，电源电压保持不变，闭合电键后 S 后，电路正常工作，过了一会儿，电流表的示数变大，且电压表与电流表的比值不变，则下列推断中正确的是（ ）A．电阻 R 断路，灯 L 变暗 B、电阻 R 短路，灯 L 变亮C．灯 L 断路，电压表的示数变小 D、灯 L 短路，电压表的示数变大2．如下中图所示的电路中，电流电压保持不变，闭合电键 S，电路正常工作，过了一会儿，一个电表的示数变大，另一个电表的示数变小，则下列推断中正确的是（ ）A．电阻 R 一定断路 B、电阻 R 一定短路C．灯 L 的亮度可能不变 D、灯 L 可能变亮3．如上右图所示电路中，电源电压不变，闭合电键S，电路正常工作一段时间后，发现两个电压表的示数相等，则（ ）A．灯 L 一定熄灭 B、灯 L 可能变亮 C、电阻 R 一定断路 D、电阻 R 可能短路4．如下左图所示的电路中，当电键 S 闭合时，发现电压表的示数为 0，则下列故障中不可能是（ ）A．L1灯丝断了 B、L2灯丝断了 C、灯 L1短路 D、电压表接线断开5．如下中图所示电路中，电源电压为 6 伏。当电键 S 闭合时，只有一只灯泡发光，且电压表 V的示数为 6 伏，产生这一现象的原因可能是（ ）A．灯 L1短路 B、灯 L2短路 C、灯 L1断路 D、灯 L2断路6．如下右图所示电路中，电源电压不变，闭合电键 S 后，灯 L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）A．灯 L1短路 B、灯 L2短路 C、灯 L1断路 D、灯 L2断路7．如下左图所示电路中，电源电压不变，闭合电键 S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）A．灯 L 可能变亮 B、灯 L 亮度可能不变C．电阻 R 可能断路 D、电阻 R 可能短路8．如下中图所示的电路中，电源电压不变，闭合电键 S，电...
