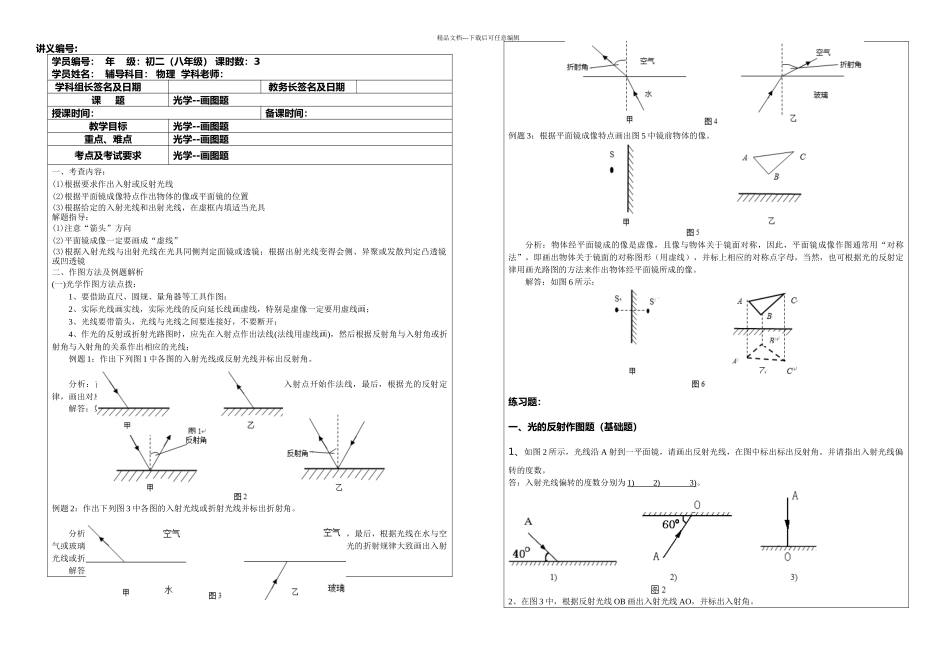

专题光学作图题有答案_第1页
1/4

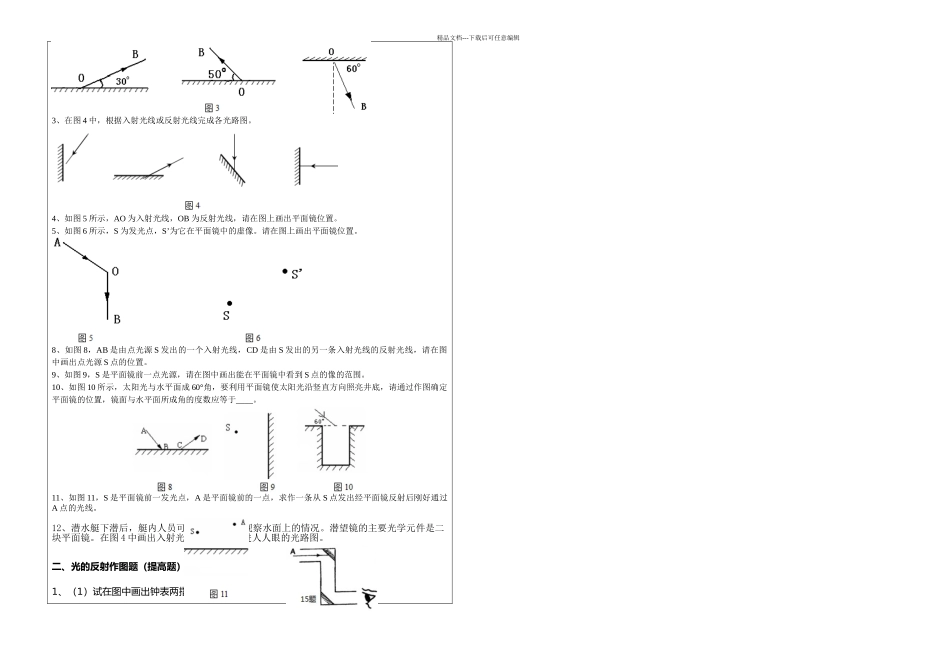

专题光学作图题有答案_第2页
2/4

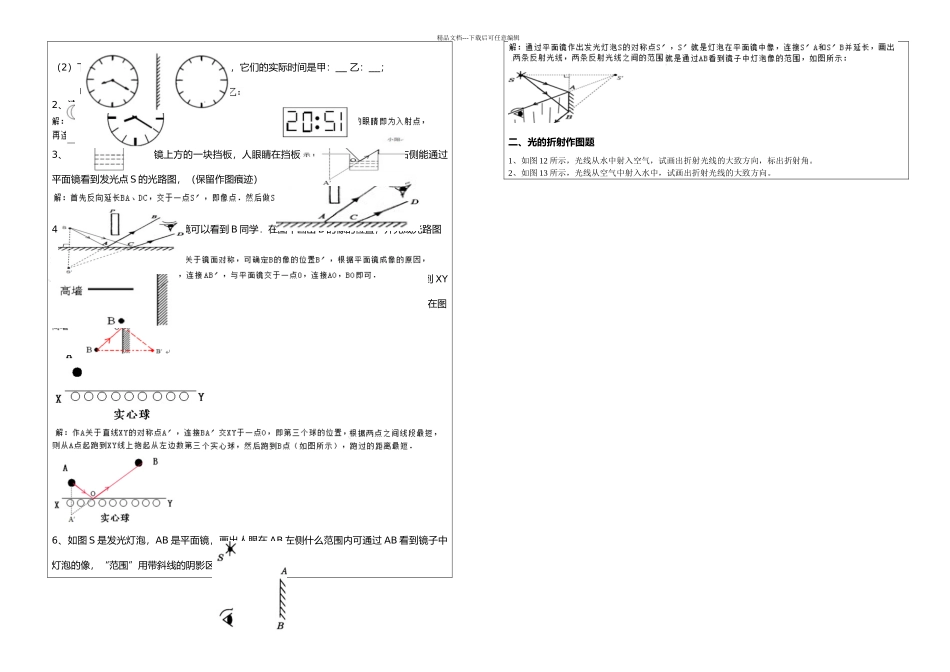

专题光学作图题有答案_第3页
3/4
精品文档---下载后可任意编辑讲义编号: 学员编号: 年 级:初二(八年级) 课时数:3学员姓名: 辅导科目: 物理 学科老师:学科组长签名及日期教务长签名及日期课 题光学--画图题授课时间:备课时间:教学目标光学--画图题重点、难点光学--画图题考点及考试要求光学--画图题一、考查内容:(1)根据要求作出入射或反射光线(2)根据平面镜成像特点作出物体的像或平面镜的位置(3)根据给定的入射光线和出射光线,在虚框内填适当光具解题指导:(1)注意“箭头”方向(2)平面镜成像一定要画成“虚线”(3)根据入射光线与出射光线在光具同侧判定面镜或透镜;根据出射光线变得会侧、异聚或发散判定凸透镜或凹透镜二、作图方法及例题解析(一)光学作图方法点拨:1、要借助直尺、圆规、量角器等工具作图;2、实际光线画实线,实际光线的反向延长线画虚线,特别是虚像一定要用虚线画;3、光线要带箭头,光线与光线之间要连接好,不要断开;4、作光的反射或折射光路图时,应先在入射点作出法线(法线用虚线画),然后根据反射角与入射角或折射角与入射角的关系作出相应的光线;例题 1:作出下列图 1 中各图的入射光线或反射光线并标出反射角。分析:首先根据给定的光线确定入射点的位置,然后,从入射点开始作法线,最后,根据光的反射定律,画出对应的反射光线或入射光线并标出反射角。解答:如图 2 所示:例题 2:作出下列图 3 中各图的入射光线或折射光线并标出折射角。分析:首先根据给定的光线确定入射点的位置,然后,从入射点开始作法线,最后,根据光线在水与空气或玻璃与空气的分界面发生折射时,总是在空气中的那个角较大的特点,结合光的折射规律大致画出入射光线或折射光线的位置,并标出对应折射角。解答:如图 4 所示:例题 3:根据平面镜成像特点画出图 5 中镜前物体的像。分析:物体经平面镜成的像是虚像,且像与物体关于镜面对称,因此,平面镜成像作图通常用“对称法”,即画出物体关于镜面的对称图形(用虚线),并标上相应的对称点字母,当然,也可根据光的反射定律用画光路图的方法来作出物体经平面镜所成的像。解答:如图 6 所示:练习题:一、光的反射作图题(基础题)1、如图 2 所示,光线沿 A 射到一平面镜,请画出反射光线,在图中标出标出反射角。并请指出入射光线偏转的度数。答:入射光线偏转的度数分别为 1) 2) 3)。2、在图 3 中,根据反射光线 OB 画出入射光线 AO,并标出入射角。精品文档---下载...
