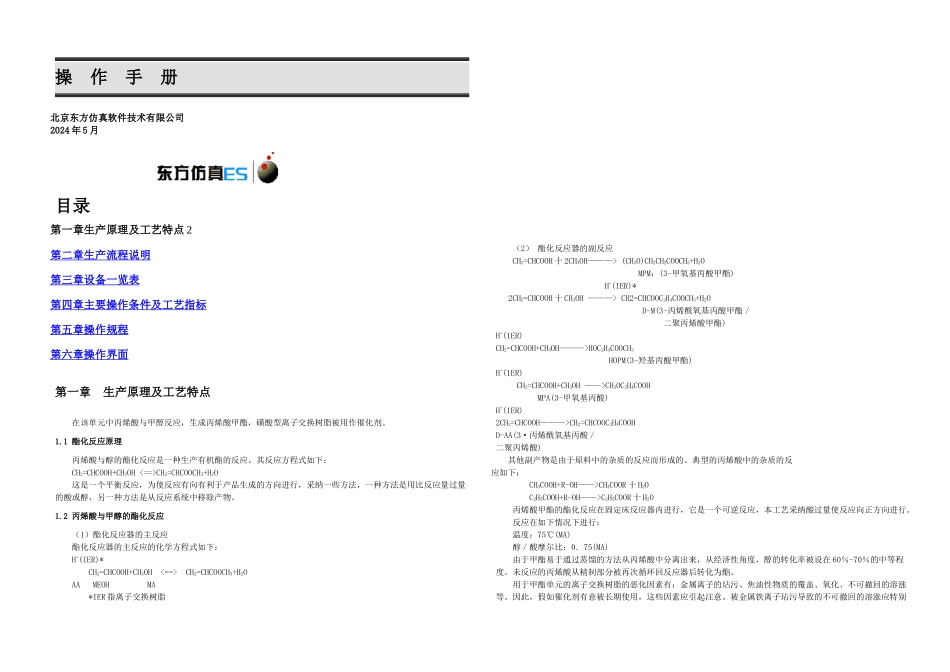

操 作 手 册北京东方仿真软件技术有限公司2024 年 5 月目录第一章生产原理及工艺特点 2第二章生产流程说明 第三章设备一览表 第四章主要操作条件及工艺指标 第五章操作规程 第六章操作界面 第一章 生产原理及工艺特点在该单元中丙烯酸与甲醇反应，生成丙烯酸甲酯，磺酸型离子交换树脂被用作催化剂。1.1 酯化反应原理丙烯酸与醇的酯化反应是一种生产有机酯的反应。其反应方程式如下：CH2=CHCOOH+CH3OH <==>CH2=CHCOOCH3+H2O这是一个平衡反应，为使反应有向有利于产品生成的方向进行，采纳一些方法，一种方法是用比反应量过量的酸或醇，另一种方法是从反应系统中移除产物。1.2 丙烯酸与甲醇的酯化反应（1）酯化反应器的主反应酯化反应器的主反应的化学方程式如下：H+(IER)* CH2=CHCOOH+CH3OH <==> CH2=CHCOOCH3+H2OAA MEOH MA *IER 指离子交换树脂（2） 酯化反应器的副反应 CH2=CHCOOH 十 2CH3OH———> (CH3O)CH2CH2COOCH3+H2O MPM：(3-甲氧基丙酸甲酯)H+(IER)* 2CH2=CHCOOH 十 CH3OH ———> CH2=CHCOOC2H4COOCH3+H2O D-M(3-丙烯酰氧基丙酸甲酯／ 二聚丙烯酸甲酯)H+(1ER)CH2=CHCOOH+CH3OH———>HOC2H4COOCH3 HOPM(3-羟基丙酸甲酯)H+(1ER) CH2=CHCOOH+CH3OH ——>CH3OC2H4COOH MPA(3-甲氧基丙酸)H+(1ER)2CH2=CHCOOH———>CH2=CHCOOC2H4COOHD-AA(3·丙烯酰氧基丙酸／二聚丙烯酸)其他副产物是由于原料中的杂质的反应而形成的。典型的丙烯酸中的杂质的反应如下： CH3COOH+R-OH——>CH3COOR 十 H2O C2H5COOH+R-OH——>C2H5COOR 十 H2O丙烯酸甲酯的酯化反应在固定床反应器内进行，它是一个可逆反应，本工艺采纳酸过量使反应向正方向进行。反应在如下情况下进行：温度：75℃(MA) 醇／酸摩尔比：0．75(MA)由于甲酯易于通过蒸馏的方法从丙烯酸中分离出来，从经济性角度，醇的转化率被设在 60％-70％的中等程度。未反应的丙烯酸从精制部分被再次循环回反应器后转化为酯。用于甲酯单元的离子交换树脂的恶化因素有：金属离子的玷污、焦油性物质的覆盖、氧化、不可撤回的溶涨等。因此，假如催化剂有意被长期使用，这些因素应引起注意。被金属铁离子玷污导致的不可撤回的溶涨应特别丙烯酸酯化反应器丙烯酸分流塔甲醇薄膜蒸发器精品文档---下载后可任意编辑注意。1.3 丙烯酸回收丙烯酸回收是利用丙烯酸分馏塔精馏的原理，轻的甲酯、甲醇和水从塔顶蒸出，重的丙烯酸从塔底排出来。1.4 醇萃取及回收醇萃取塔利...
