东平二桥钢桁架拱桥技术交底材料

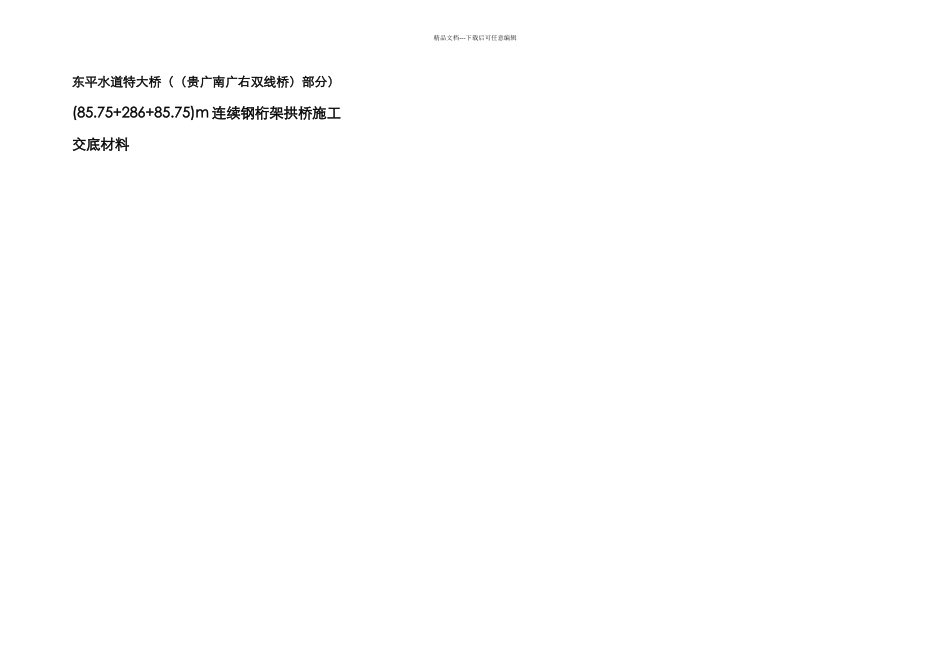

东平二桥钢桁架拱桥技术交底材料_第1页
1/9

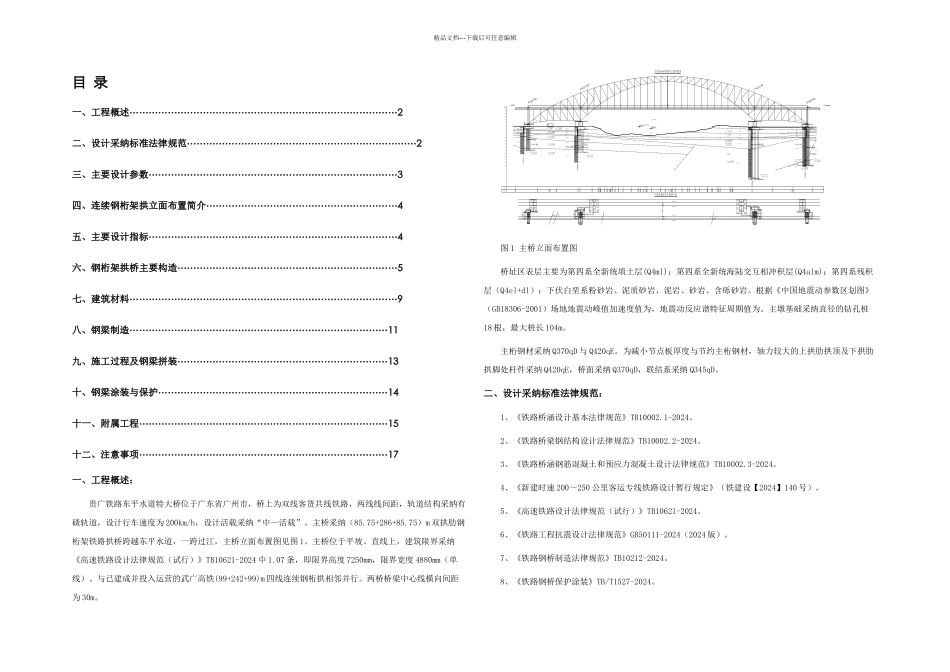

东平二桥钢桁架拱桥技术交底材料_第2页
2/9

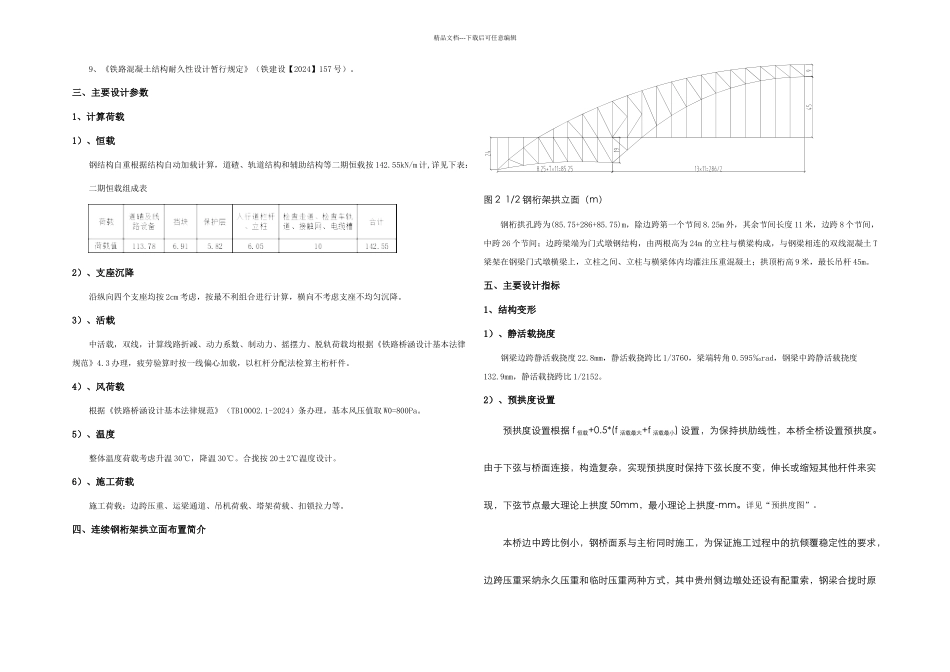

东平二桥钢桁架拱桥技术交底材料_第3页
3/9
精品文档---下载后可任意编辑东平水道特大桥((贵广南广右双线桥)部分)(85.75+286+85.75)m 连续钢桁架拱桥施工交底材料精品文档---下载后可任意编辑目 录一、工程概述…………………………………………………………………………2二、设计采纳标准法律规范………………………………………………………………2三、主要设计参数……………………………………………………………………3四、连续钢桁架拱立面布置简介……………………………………………………4五、主要设计指标……………………………………………………………………4六、钢桁架拱桥主要构造……………………………………………………………5七、建筑材料…………………………………………………………………………9八、钢梁制造………………………………………………………………………11九、施工过程及钢梁拼装…………………………………………………………13十、钢梁涂装与保护………………………………………………………………14十一、附属工程……………………………………………………………………15十二、注意事项……………………………………………………………………17一、工程概述:贵广铁路东平水道特大桥位于广东省广州市,桥上为双线客货共线铁路,两线线间距,轨道结构采纳有碴轨道,设计行车速度为 200km/h,设计活载采纳“中—活载”。主桥采纳(85.75+286+85.75)m 双拱肋钢桁架铁路拱桥跨越东平水道,一跨过江,主桥立面布置图见图 1。主桥位于平坡、直线上,建筑限界采纳《高速铁路设计法律规范(试行)》TB10621-2024 中 1.07 条,即限界高度 7250mm,限界宽度 4880mm(单线)。与已建成并投入运营的武广高铁(99+242+99)m 四线连续钢桁拱相邻并行。两桥桥梁中心线横向间距为 30m。图 1 主桥立面布置图桥址区表层主要为第四系全新统填土层(Q4ml);第四系全新统海陆交互相冲积层(Q4alm);第四系残积层(Q4el+dl);下伏白垩系粉砂岩、泥质砂岩、泥岩、砂岩、含砾砂岩。根据《中国地震动参数区划图》(GB18306-2001)场地地震动峰值加速度值为,地震动反应谱特征周期值为。主墩基础采纳直径的钻孔桩18 根,最大桩长 104m。主桁钢材采纳 Q370qD 与 Q420qE。为减小节点板厚度与节约主桁钢材,轴力较大的上拱肋拱顶及下拱肋拱脚处杆件采纳 Q420qE,桥面采纳 Q370qD,联结系采纳 Q345qD。二、设计采纳标准法律规范:1、《铁路桥涵设计基本法...
