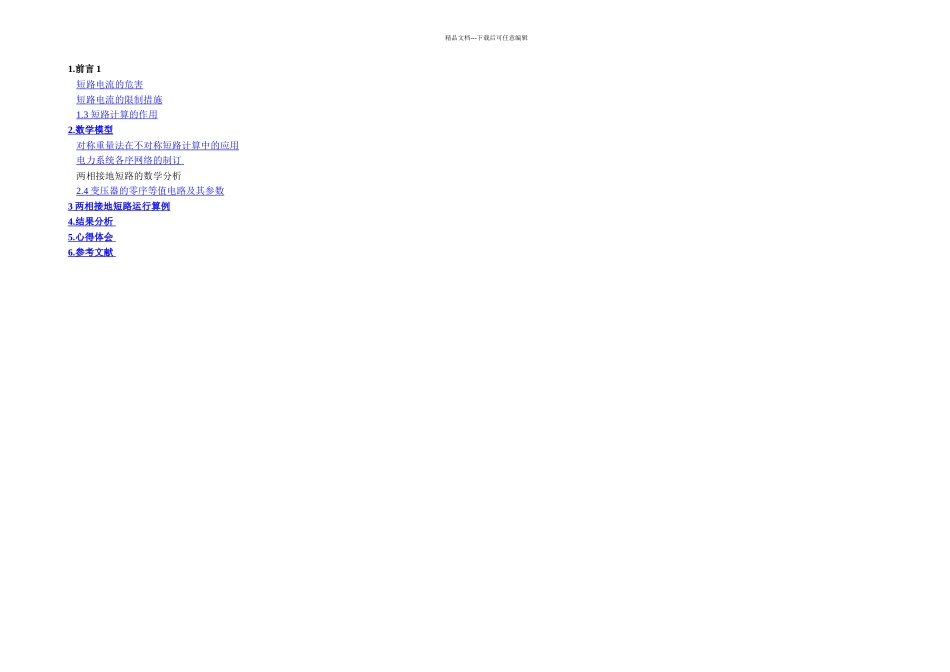

精品文档---下载后可任意编辑1.前言 1短路电流的危害 短路电流的限制措施 1.3 短路计算的作用 2. 数学模型 对称重量法在不对称短路计算中的应用 电力系统各序网络的制订 两相接地短路的数学分析2.4 变压器的零序等值电路及其参数 3 两相接地短路运行算例 4. 结果分析 5. 心得体会 6. 参考文献 精品文档---下载后可任意编辑1.前言电能作为我们日常生活中运用最多的一种能源，不仅有无气体无噪音污染，便于大范围的传送和方便变换，易于控制，损耗小，效率高等特点。电力系统在运行中相与相之间或相与地(或中性线)之间发生非正常连接(短路)时流过的电流称为短路电流。在三相系统中发生短路的基本类型有三相短路、两相短路、单相对地短路和两相对地短路。三相短路因短路时的三相回路依旧是对称的，故称为对称短路；其他几种短路均使三相电路不对称，故称为不对称短路。在中性点直接接地的电网中，以一相对地的短路故障为最多，约占全部短路故障的 90%。在中性点非直接接地的电力网络中，短路故障主要是各种相间短路。发生短路时，由于电源供电回路阻抗的减小以及突然短路时的暂态过程，使短路回路中的电流大大增加，可能超过回路的额定电流许多倍。短路电流的大小取决于短路点距电源的电气距离，例如，在发电机端发生短路时，流过发电机的短路电流最大瞬时值可达发电机额定电流的 10～15 倍，在大容量的电力系统中，短路电流可高达数万安培。短路电流的危害短路电流将引起下列严重后果：短路电流往往会有电弧产生，它不仅能烧坏故障元件本身，也可能烧坏周围设备和损害周围人员。巨大的短路电流通过导体时，一方面会使导体大量发热，造成导体过热甚至熔化，以及绝缘损坏；另一方面巨大的短路电流还将产生很大的电动力作用于导体，使导体变形或损坏。短路也同时引起系统电压大幅度降低，特别是靠近短路点处的电压降低得更多，从而可能导致部分用户或全部用户的供电遭到破坏。网络电压的降低，使供电设备的正常工作受到损坏，也可能导致工厂的产品报废或设备损坏，如电动机过热受损等。电力系统中出现短路故障时，系统功率分布的突然变化和电压的严重下降，可能破坏各发电厂并联运行的稳定性，使整个系统解列，这时某些发电机可能过负荷，因此，必须切除部分用户。短路时电压下降的愈大，持续时间愈长，破坏整个电力系统稳定运行的可能性愈大。短路电流的限制措施为保证系统安全可靠地运行，减轻短路造成的影响，除在运行维护中应...
