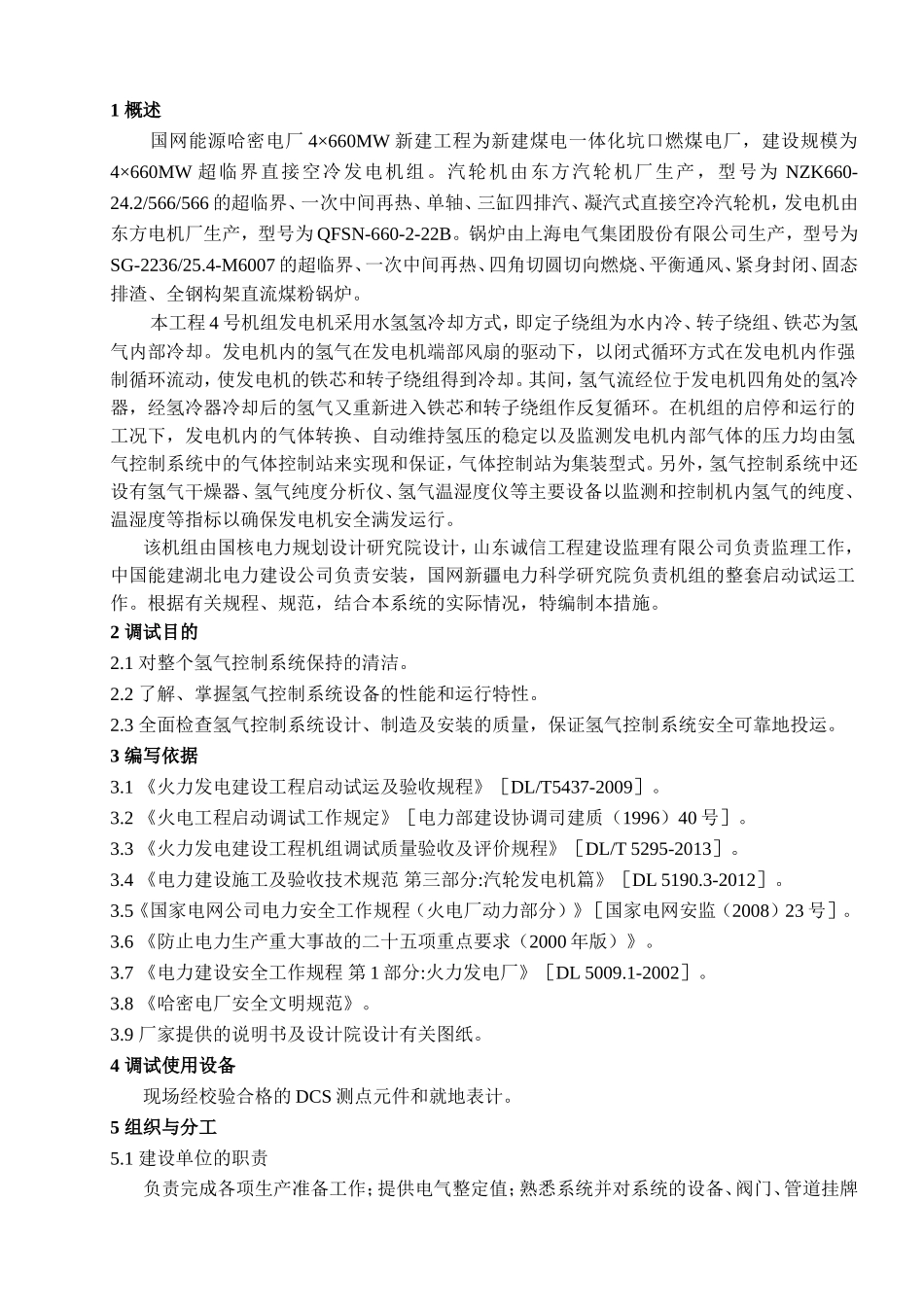

1概述国网能源哈密电厂4×660MW新建工程为新建煤电一体化坑口燃煤电厂，建设规模为4×660MW超临界直接空冷发电机组。汽轮机由东方汽轮机厂生产，型号为NZK660-24.2/566/566的超临界、一次中间再热、单轴、三缸四排汽、凝汽式直接空冷汽轮机，发电机由东方电机厂生产，型号为QFSN-660-2-22B。锅炉由上海电气集团股份有限公司生产，型号为SG-2236/25.4-M6007的超临界、一次中间再热、四角切圆切向燃烧、平衡通风、紧身封闭、固态排渣、全钢构架直流煤粉锅炉。本工程4号机组发电机采用水氢氢冷却方式，即定子绕组为水内冷、转子绕组、铁芯为氢气内部冷却。发电机内的氢气在发电机端部风扇的驱动下，以闭式循环方式在发电机内作强制循环流动，使发电机的铁芯和转子绕组得到冷却。其间，氢气流经位于发电机四角处的氢冷器，经氢冷器冷却后的氢气又重新进入铁芯和转子绕组作反复循环。在机组的启停和运行的工况下，发电机内的气体转换、自动维持氢压的稳定以及监测发电机内部气体的压力均由氢气控制系统中的气体控制站来实现和保证，气体控制站为集装型式。另外，氢气控制系统中还设有氢气干燥器、氢气纯度分析仪、氢气温湿度仪等主要设备以监测和控制机内氢气的纯度、温湿度等指标以确保发电机安全满发运行。该机组由国核电力规划设计研究院设计，山东诚信工程建设监理有限公司负责监理工作，中国能建湖北电力建设公司负责安装，国网新疆电力科学研究院负责机组的整套启动试运工作。根据有关规程、规范，结合本系统的实际情况，特编制本措施。2调试目的2.1对整个氢气控制系统保持的清洁。2.2了解、掌握氢气控制系统设备的性能和运行特性。2.3全面检查氢气控制系统设计、制造及安装的质量，保证氢气控制系统安全可靠地投运。3编写依据3.1《火力发电建设工程启动试运及验收规程》［DL/T5437-2009］。3.2《火电工程启动调试工作规定》［电力部建设协调司建质（1996）40号］。3.3《火力发电建设工程机组调试质量验收及评价规程》［DL/T5295-2013］。3.4《电力建设施工及验收技术规范第三部分:汽轮发电机篇》［DL5190.3-2012］。3.5《国家电网公司电力安全工作规程（火电厂动力部分）》［国家电网安监（2008）23号］。3.6《防止电力生产重大事故的二十五项重点要求（2000年版）》。3.7《电力建设安全工作规程第1部分:火力发电厂》［DL5009.1-2002］。3.8《哈密电厂安全文明规范》。3.9厂家提供的说明书及设计院设计有关图纸。4调试使用设备现场经校验合格的DCS测点元件和就地表计。5组织与分工5.1建设单位的职责负责完成各项生产准备工作；提供电气整定值；熟悉系统并对系统的设备、阀门、管道挂牌和标明介质流向；完成系统隔离和设备启停操作；协调各方关系，解决有关问题。在系统和设备试运合格后,对系统实施代管。5.2安装单位的职责完成启动所需要的建筑、设备及临时设施的施工；完成单体试运工作并提交记录；做好试运设备与运行或施工设备的安全隔离措施；负责现场的安全、消防、消缺、检修工作。5.3调试单位的职责负责编制调试措施，并负责组织实施；对调试过程设备与系统出现的问题提出处理方案或建议。编写调试报告。5.4监理单位的职责检查、督促措施的实施，参加试运工作并验收签证。5.5生产厂家的职责制造单位应按合同进行技术服务和指导，保证设备的性能；及时消除设备缺陷；处理制造厂应负责解决的问题；协助处理非责任性的设备问题等。6调试范围气体控制集站、氢气干燥器、二氧化碳(以下称CO2)加热装置、液位计、空气干燥器及其附属管道、阀门，相关的热工仪表及保护系统。7应具备的条件7.1发电机的氢系统设备与管道安装完毕，氢冷却器通水试验良好。7.2密封油系统油循环结束，恢复系统。7.3密封油系统调整试验己完成，差压阀性能良好，热工仪表校验合格，表计齐全。7.4发电机周围清理干净，无易燃物件，距发电机及氢系统周围不小于10m范围内己划出严禁烟火区域，并挂有警告牌。7.5准备好足够的消防器材。7.6准备好压缩空气源和足量的质量合格的氢气和CO2。CO2的纯度不低于95％，含氧量不超过2％。母管的氢气压力宜比发电机额定氢压高0.2MPa以上，纯度一般应为99.5％，最低不低于...
