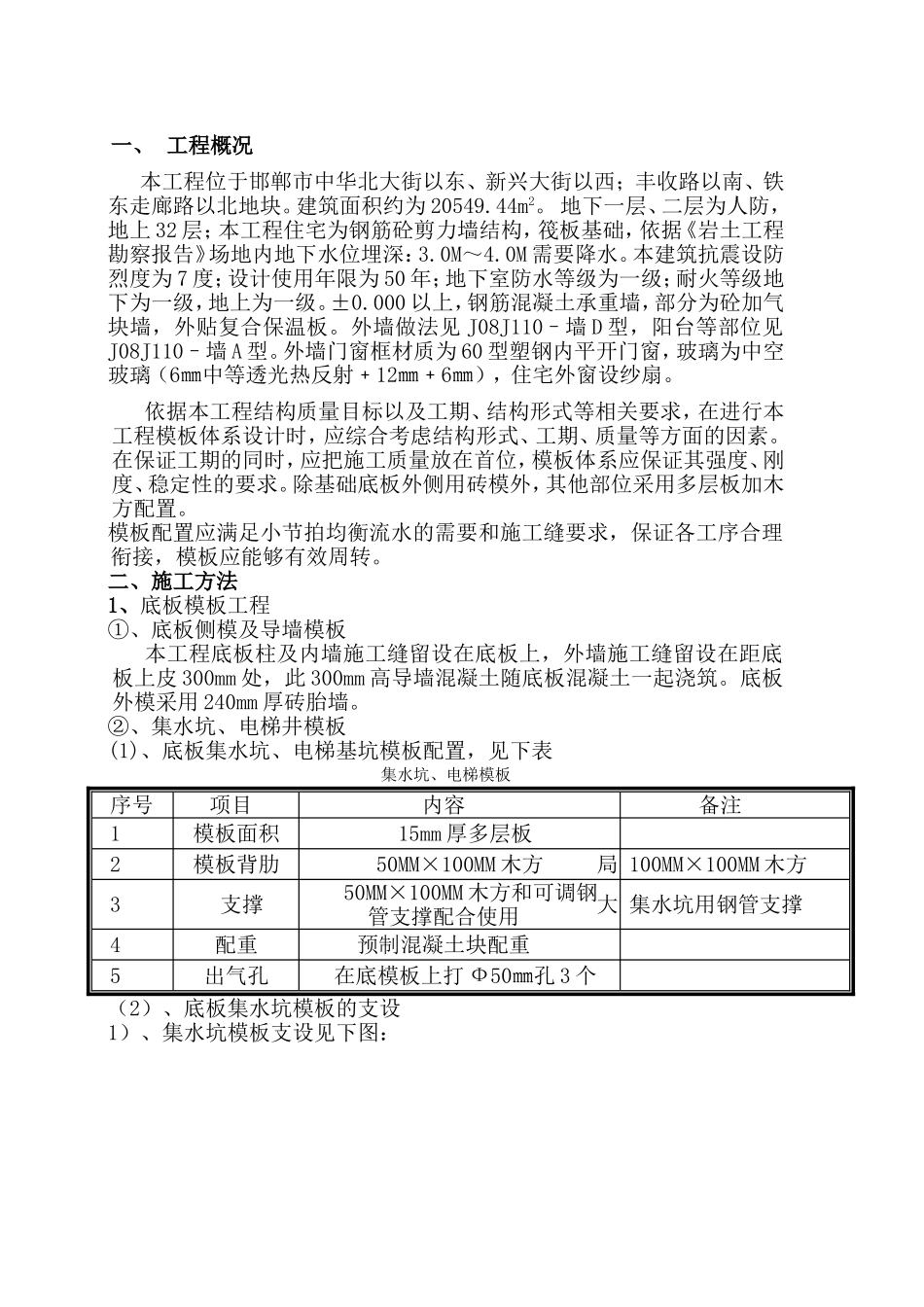

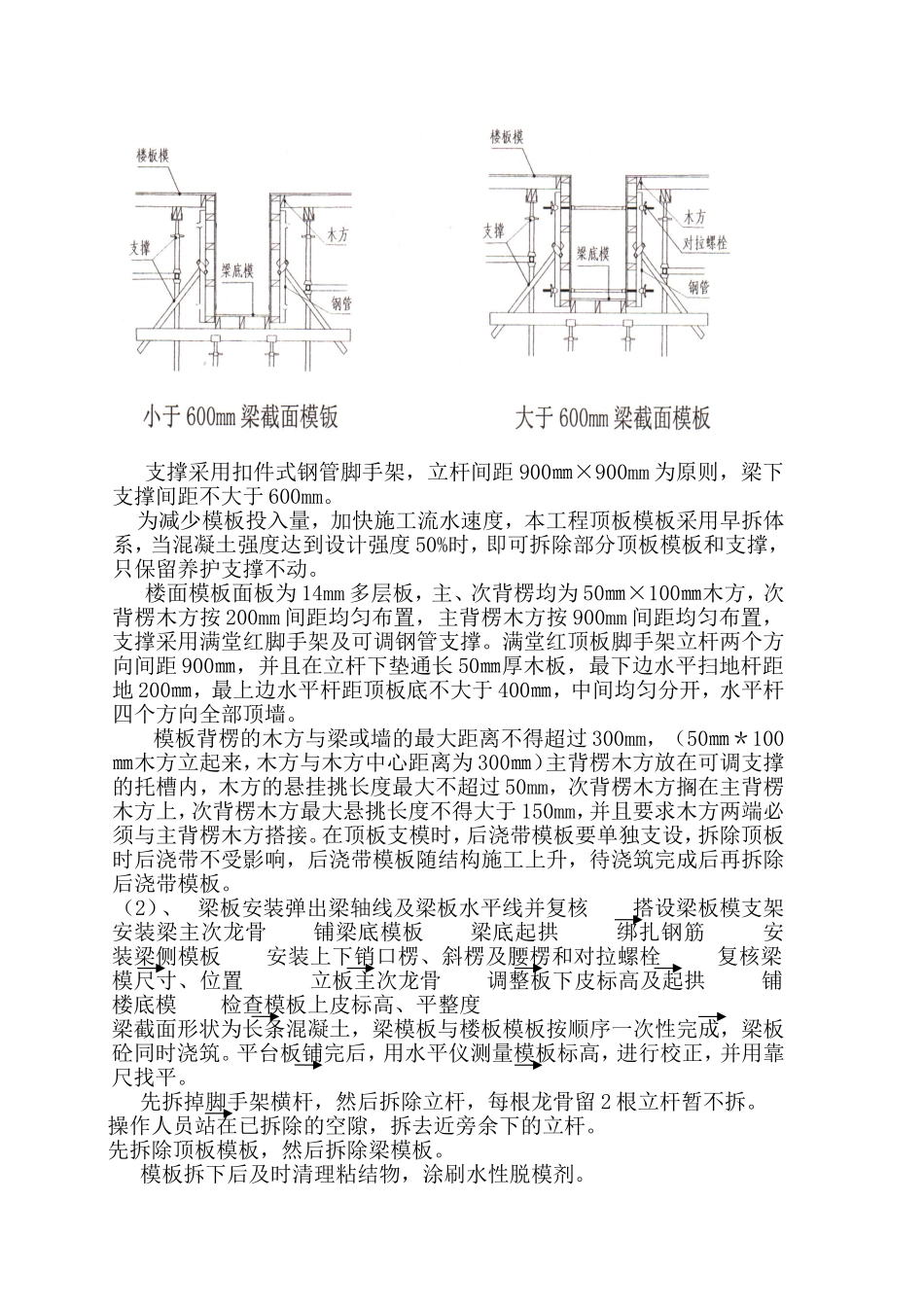

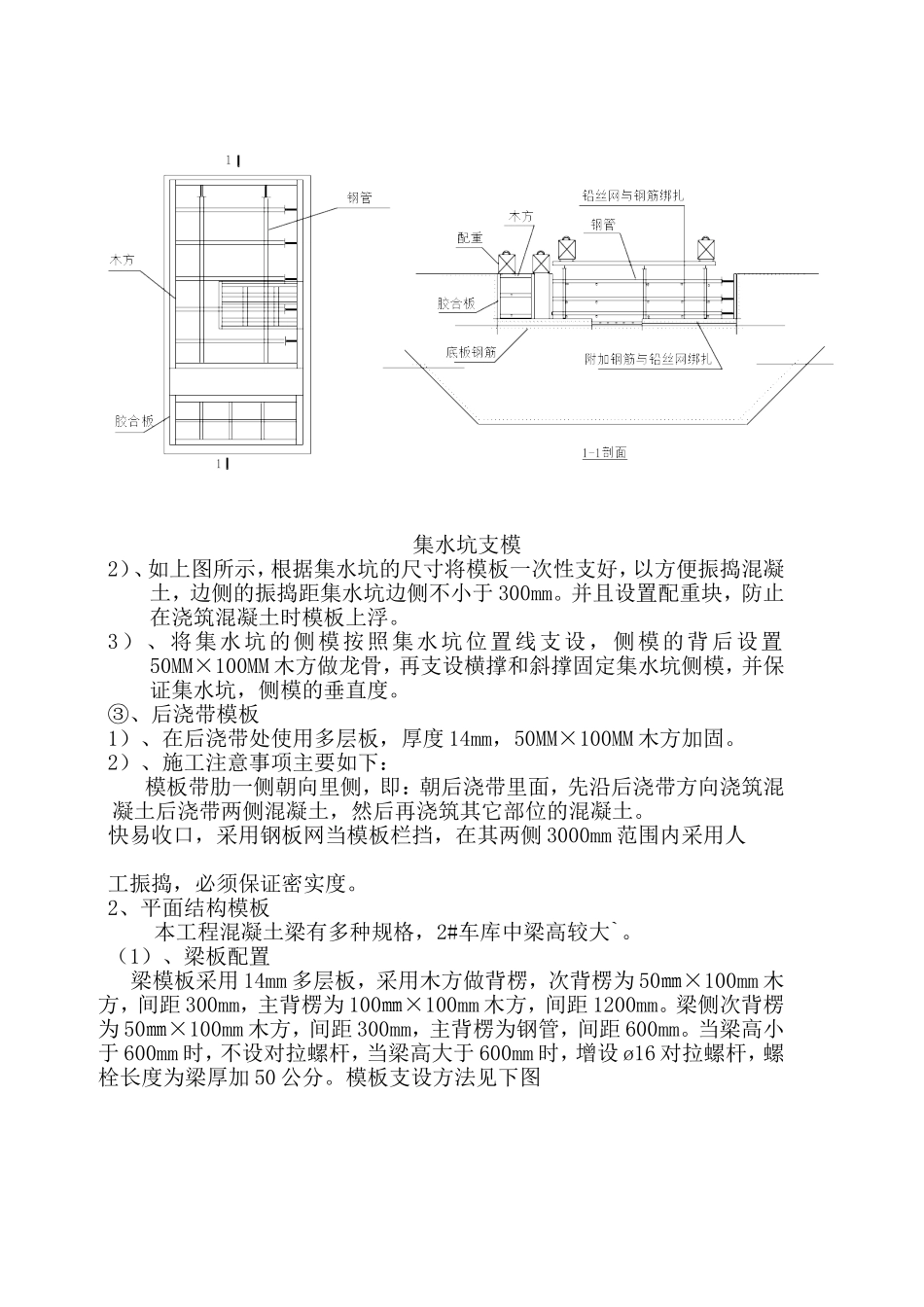

一、工程概况本工程位于邯郸市中华北大街以东、新兴大街以西；丰收路以南、铁东走廊路以北地块。建筑面积约为20549.44m2。地下一层、二层为人防，地上32层；本工程住宅为钢筋砼剪力墙结构，筏板基础，依据《岩土工程勘察报告》场地内地下水位埋深：3.0M～4.0M需要降水。本建筑抗震设防烈度为7度；设计使用年限为50年；地下室防水等级为一级；耐火等级地下为一级，地上为一级。±0.000以上，钢筋混凝土承重墙，部分为砼加气块墙，外贴复合保温板。外墙做法见J08J110–墙D型，阳台等部位见J08J110–墙A型。外墙门窗框材质为60型塑钢内平开门窗，玻璃为中空玻璃（6㎜中等透光热反射﹢12㎜﹢6㎜），住宅外窗设纱扇。依据本工程结构质量目标以及工期、结构形式等相关要求，在进行本工程模板体系设计时，应综合考虑结构形式、工期、质量等方面的因素。在保证工期的同时，应把施工质量放在首位，模板体系应保证其强度、刚度、稳定性的要求。除基础底板外侧用砖模外，其他部位采用多层板加木方配置。模板配置应满足小节拍均衡流水的需要和施工缝要求，保证各工序合理衔接，模板应能够有效周转。二、施工方法1、底板模板工程①、底板侧模及导墙模板本工程底板柱及内墙施工缝留设在底板上，外墙施工缝留设在距底板上皮300mm处，此300mm高导墙混凝土随底板混凝土一起浇筑。底板外模采用240mm厚砖胎墙。②、集水坑、电梯井模板(1)、底板集水坑、电梯基坑模板配置，见下表集水坑、电梯模板序号项目内容备注1模板面积15mm厚多层板2模板背肋50MM×100MM木方局100MM×100MM木方3支撑50MM×100MM木方和可调钢管支撑配合使用大集水坑用钢管支撑4配重预制混凝土块配重5出气孔在底模板上打Ф50㎜孔3个（2）、底板集水坑模板的支设1）、集水坑模板支设见下图：集水坑支模2）、如上图所示，根据集水坑的尺寸将模板一次性支好，以方便振捣混凝土，边侧的振捣距集水坑边侧不小于300mm。并且设置配重块，防止在浇筑混凝土时模板上浮。3）、将集水坑的侧模按照集水坑位置线支设，侧模的背后设置50MM×100MM木方做龙骨，再支设横撑和斜撑固定集水坑侧模，并保证集水坑，侧模的垂直度。③、后浇带模板1）、在后浇带处使用多层板，厚度14mm，50MM×100MM木方加固。2）、施工注意事项主要如下：模板带肋一侧朝向里侧，即：朝后浇带里面，先沿后浇带方向浇筑混凝土后浇带两侧混凝土，然后再浇筑其它部位的混凝土。快易收口，采用钢板网当模板栏挡，在其两侧3000mm范围内采用人工振捣，必须保证密实度。2、平面结构模板本工程混凝土梁有多种规格，2#车库中梁高较大`。（1）、梁板配置梁模板采用14mm多层板，采用木方做背楞，次背楞为50㎜×100mm木方，间距300mm，主背楞为100㎜×100mm木方，间距1200mm。梁侧次背楞为50㎜×100mm木方，间距300mm，主背楞为钢管，间距600mm。当梁高小于600mm时，不设对拉螺杆，当梁高大于600mm时，增设ø16对拉螺杆，螺栓长度为梁厚加50公分。模板支设方法见下图支撑采用扣件式钢管脚手架，立杆间距900㎜×900mm为原则，梁下支撑间距不大于600mm。为减少模板投入量，加快施工流水速度，本工程顶板模板采用早拆体系，当混凝土强度达到设计强度50%时，即可拆除部分顶板模板和支撑，只保留养护支撑不动。楼面模板面板为14mm多层板，主、次背楞均为50㎜×100㎜木方，次背楞木方按200mm间距均匀布置，主背楞木方按900mm间距均匀布置，支撑采用满堂红脚手架及可调钢管支撑。满堂红顶板脚手架立杆两个方向间距900㎜，并且在立杆下垫通长50㎜厚木板，最下边水平扫地杆距地200㎜，最上边水平杆距顶板底不大于400㎜，中间均匀分开，水平杆四个方向全部顶墙。模板背楞的木方与梁或墙的最大距离不得超过300mm，（50㎜＊100㎜木方立起来，木方与木方中心距离为300㎜）主背楞木方放在可调支撑的托槽内，木方的悬挂挑长度最大不超过50mm，次背楞木方搁在主背楞木方上，次背楞木方最大悬挑长度不得大于150mm，并且要求木方两端必须与主背楞木方搭接。在顶板支模时，后浇带模板要单独支设，拆除顶板时后浇带不受影响，后浇带模板随结构施工上升，待浇筑完成后再拆除后浇带模板。（2）、梁板安装弹出梁...
