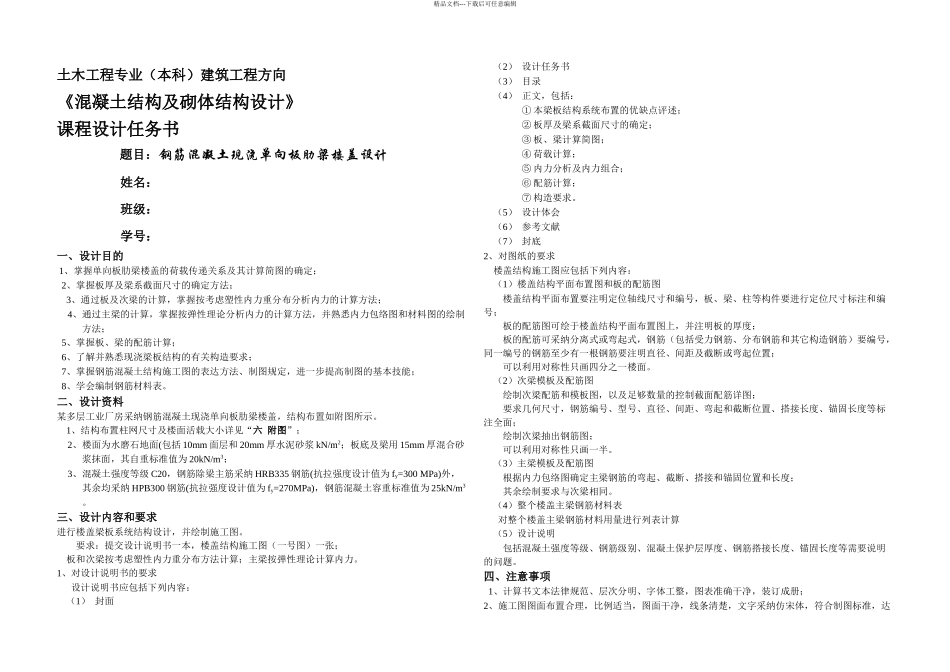

精品文档---下载后可任意编辑土木工程专业（本科）建筑工程方向《混凝土结构及砌体结构设计》课程设计任务书题目：钢筋混凝土现浇单向板肋梁楼盖设计姓名：班级：学号：一、设计目的 1、掌握单向板肋梁楼盖的荷载传递关系及其计算简图的确定； 2、掌握板厚及梁系截面尺寸的确定方法；3、通过板及次梁的计算，掌握按考虑塑性内力重分布分析内力的计算方法；4、通过主梁的计算，掌握按弹性理论分析内力的计算方法，并熟悉内力包络图和材料图的绘制方法； 5、掌握板、梁的配筋计算； 6、了解并熟悉现浇梁板结构的有关构造要求； 7、掌握钢筋混凝土结构施工图的表达方法、制图规定，进一步提高制图的基本技能； 8、学会编制钢筋材料表。二、设计资料某多层工业厂房采纳钢筋混凝土现浇单向板肋梁楼盖，结构布置如附图所示。1、结构布置柱网尺寸及楼面活载大小详见“六 附图”；2、楼面为水磨石地面(包括 10mm 面层和 20mm 厚水泥砂浆 kN/m2；板底及梁用 15mm 厚混合砂浆抹面，其自重标准值为 20kN/m3；3、混凝土强度等级 C20，钢筋除梁主筋采纳 HRB335 钢筋(抗拉强度设计值为 fy=300 MPa)外，其余均采纳 HPB300 钢筋(抗拉强度设计值为 fy=270MPa)，钢筋混凝土容重标准值为 25kN/m3。三、设计内容和要求进行楼盖梁板系统结构设计，并绘制施工图。要求：提交设计说明书一本，楼盖结构施工图（一号图）一张；板和次梁按考虑塑性内力重分布方法计算；主梁按弹性理论计算内力。1、对设计说明书的要求设计说明书应包括下列内容：（1） 封面（2） 设计任务书（3） 目录（4） 正文，包括：① 本梁板结构系统布置的优缺点评述；② 板厚及梁系截面尺寸的确定；③ 板、梁计算简图；④ 荷载计算；⑤ 内力分析及内力组合；⑥ 配筋计算；⑦ 构造要求。（5） 设计体会（6） 参考文献（7） 封底2、对图纸的要求楼盖结构施工图应包括下列内容：（1）楼盖结构平面布置图和板的配筋图楼盖结构平面布置要注明定位轴线尺寸和编号，板、梁、柱等构件要进行定位尺寸标注和编号；板的配筋图可绘于楼盖结构平面布置图上，并注明板的厚度；板的配筋可采纳分离式或弯起式，钢筋（包括受力钢筋、分布钢筋和其它构造钢筋）要编号，同一编号的钢筋至少有一根钢筋要注明直径、间距及截断或弯起位置；可以利用对称性只画四分之一楼面。（2）次梁模板及配筋图绘制次梁配筋和模板图，以及足够数量的控制截面配筋详图；要求几何尺寸，钢筋编号、型号...
