挡墙施工方案

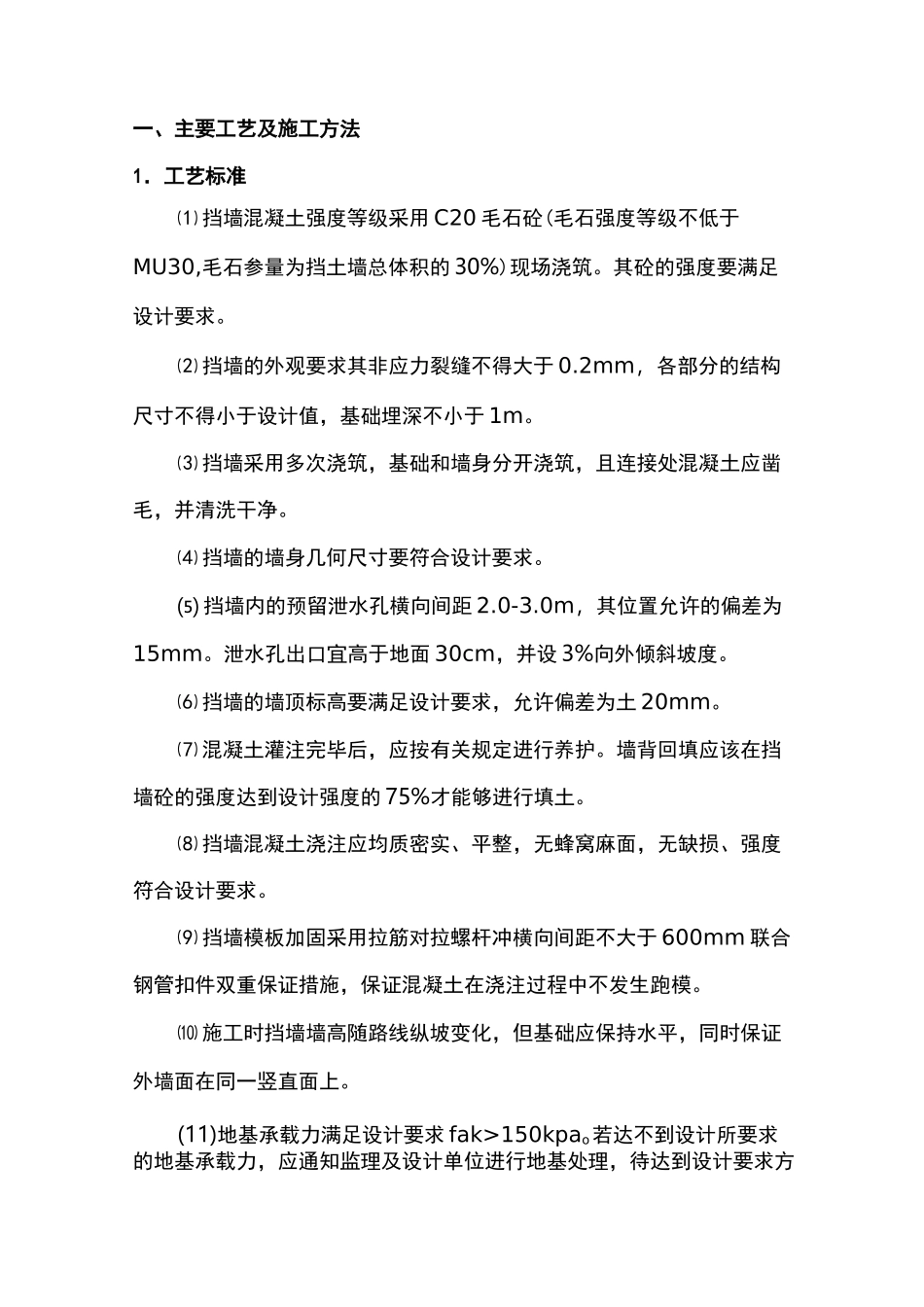

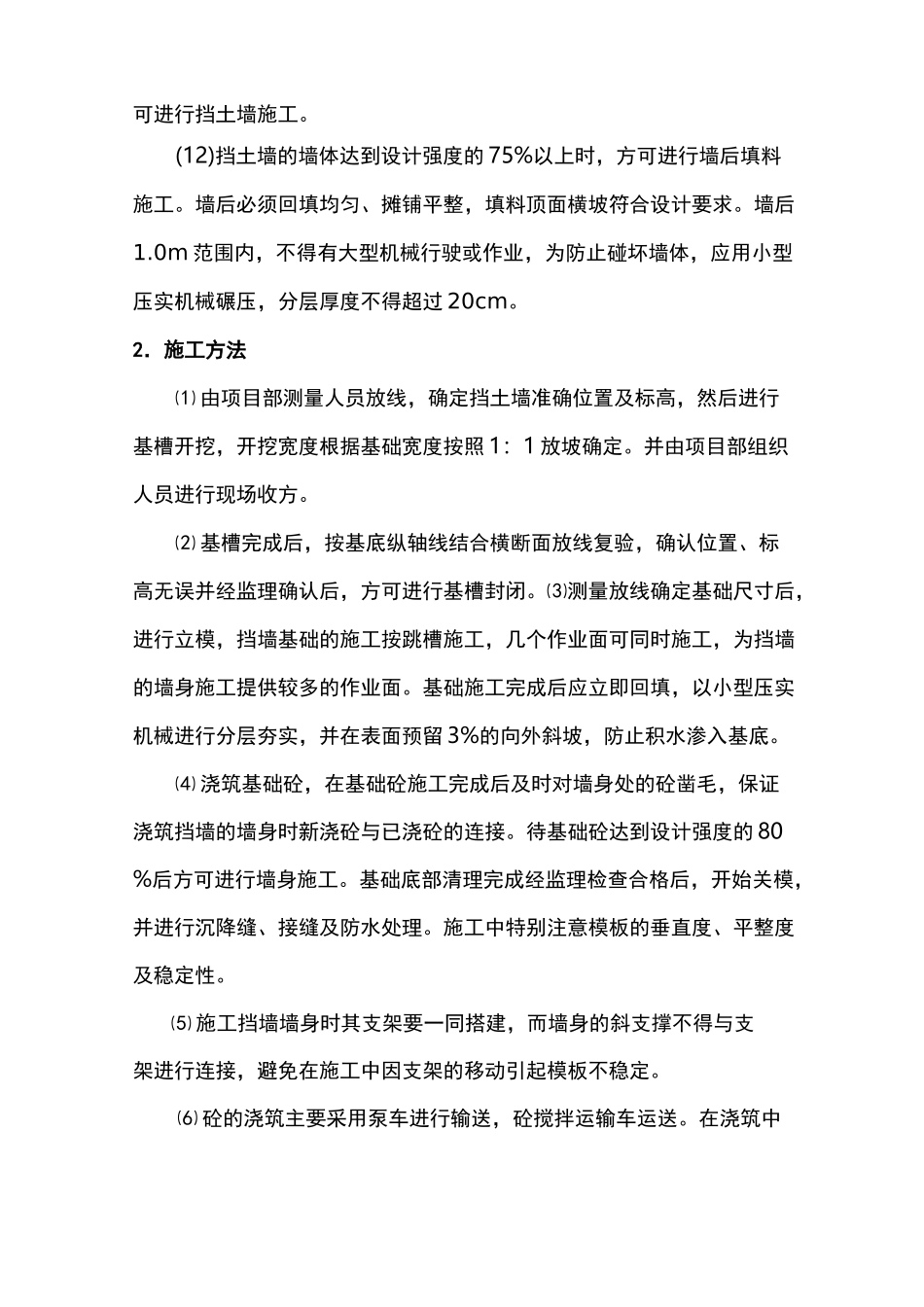

一、主要工艺及施工方法1．工艺标准⑴ 挡墙混凝土强度等级采用 C20 毛石砼(毛石强度等级不低于MU30,毛石参量为挡土墙总体积的 30%)现场浇筑。其砼的强度要满足设计要求。⑵ 挡墙的外观要求其非应力裂缝不得大于 0.2mm，各部分的结构尺寸不得小于设计值，基础埋深不小于 1m。⑶ 挡墙采用多次浇筑，基础和墙身分开浇筑，且连接处混凝土应凿毛，并清洗干净。⑷ 挡墙的墙身几何尺寸要符合设计要求。⑸ 挡墙内的预留泄水孔横向间距 2.0-3.0m，其位置允许的偏差为15mm。泄水孔出口宜高于地面 30cm，并设 3%向外倾斜坡度。⑹ 挡墙的墙顶标高要满足设计要求，允许偏差为土 20mm。⑺ 混凝土灌注完毕后，应按有关规定进行养护。墙背回填应该在挡墙砼的强度达到设计强度的 75%才能够进行填土。⑻ 挡墙混凝土浇注应均质密实、平整，无蜂窝麻面，无缺损、强度符合设计要求。⑼ 挡墙模板加固采用拉筋对拉螺杆冲横向间距不大于 600mm 联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。⑽ 施工时挡墙墙高随路线纵坡变化，但基础应保持水平，同时保证外墙面在同一竖直面上。(11)地基承载力满足设计要求 fak>150kpao若达不到设计所要求的地基承载力，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。(12)挡土墙的墙体达到设计强度的 75%以上时，方可进行墙后填料施工。墙后必须回填均匀、摊铺平整，填料顶面横坡符合设计要求。墙后1.0m 范围内，不得有大型机械行驶或作业，为防止碰坏墙体，应用小型压实机械碾压，分层厚度不得超过 20cm。2．施工方法⑴ 由项目部测量人员放线，确定挡土墙准确位置及标高，然后进行基槽开挖，开挖宽度根据基础宽度按照 1：1 放坡确定。并由项目部组织人员进行现场收方。⑵ 基槽完成后，按基底纵轴线结合横断面放线复验，确认位置、标高无误并经监理确认后，方可进行基槽封闭。⑶测量放线确定基础尺寸后，进行立模，挡墙基础的施工按跳槽施工，几个作业面可同时施工，为挡墙的墙身施工提供较多的作业面。基础施工完成后应立即回填，以小型压实机械进行分层夯实，并在表面预留 3%的向外斜坡，防止积水渗入基底。⑷ 浇筑基础砼，在基础砼施工完成后及时对墙身处的砼凿毛，保证浇筑挡墙的墙身时新浇砼与已浇砼的连接。待基础砼达到设计强度的 80%后方可进行墙身施工。基础底部清理完成经监理检查合格后，开始关模，并进行沉降缝、接缝及防水处理。施工中特别注意模板...
