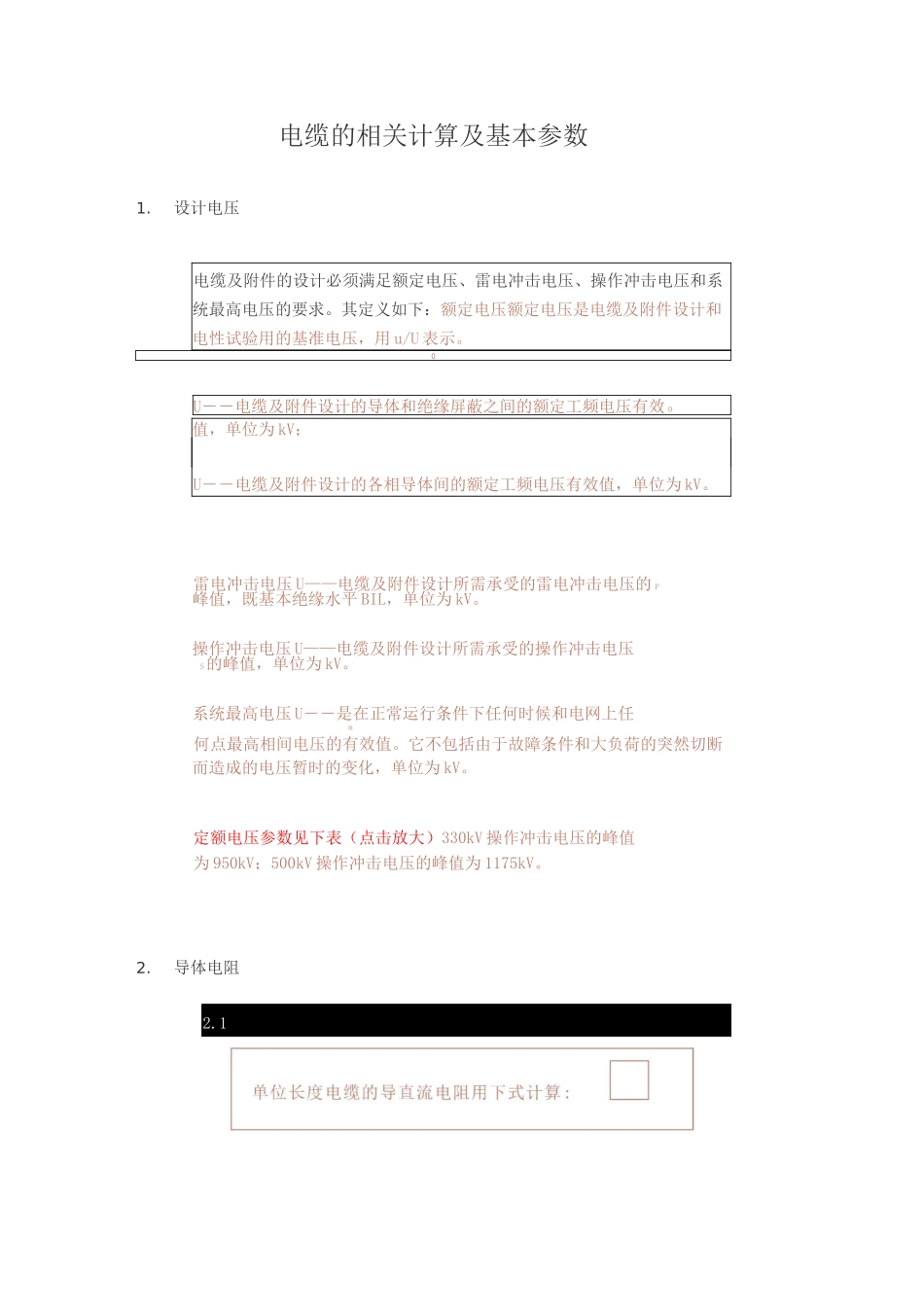

电缆的相关计算及基本参数1.设计电压电缆及附件的设计必须满足额定电压、雷电冲击电压、操作冲击电压和系统最高电压的要求。其定义如下：额定电压额定电压是电缆及附件设计和电性试验用的基准电压，用 u/U 表示。0U――电缆及附件设计的导体和绝缘屏蔽之间的额定工频电压有效 0值，单位为 kV；U――电缆及附件设计的各相导体间的额定工频电压有效值，单位为 kV。雷电冲击电压 U——电缆及附件设计所需承受的雷电冲击电压的 P峰值，既基本绝缘水平 BIL，单位为 kV。操作冲击电压 U——电缆及附件设计所需承受的操作冲击电压S的峰值，单位为 kV。系统最高电压 U――是在正常运行条件下任何时候和电网上任m何点最高相间电压的有效值。它不包括由于故障条件和大负荷的突然切断而造成的电压暂时的变化，单位为 kV。定额电压参数见下表（点击放大）330kV 操作冲击电压的峰值为 950kV；500kV 操作冲击电压的峰值为 1175kV。2.导体电阻2.1导体2.3.自20°C 导体直流电阻详见下表(点击放大)：以上摘录于《10(6)kV〜500kV 电缆技术标准》(Q/GDW371-2009)。导体的交流电阻在交流电压下，线芯电阻将由于集肤效应、邻近效应而增大，这种情况下的电阻称为有效电阻或交流电阻。电缆线芯的有效电阻，国内一般均采用 IEC-287 推荐的公式：R=R‘(1+Y+Y)SP式中：R——最高工作温度下交流有效电阻，Q/m；R'——最高工作温度下直流电阻，Q/m；Y——集肤效应系数，SY=X4/(192+0.8X4),X4=(8nf/R/X10-7k)2；SSSSSY 邻近效应系数，PY =X4/(192+0.8X4)(D/S)2{0.312(D/S)2+1.18/[X4/(192+0.8X4)+0PPPccPP.27]}，X4=(8nf/R/X10-7k)2。PPX4——集肤效应中频率与导体结构影响作用；SX4——邻近效应中导体相互间产生的交变磁场影响作用；Pf——频率；D——线芯直径，m；cS――线芯中心轴间距离，m；k――线芯结构常数，分割导体sk=0.435,其他导体 k=1.0；——线芯结构系数，分割导体 k=0.37,sspp其他导体 k=0.8~1.0；p对于使用磁性材料制做的铠装或护套电缆，Yp 和 Ys 应比计算值大 70%，即：R=R‘[1+1.17(Y+Y)]SP3.电缆的电感则单位长度线芯自感：L=2W/(I2L)=U/(8n)=0.5X10-7式中：L——单位i0i3.长度自感，H/m；卩——真空磁导率，卩=4nX10-7,00H/m；以上一般是实心圆导体，多根单线规则扭绞导体如下表：因误差不大，计算一般取L=0.5X10-7H/m。i高压及单芯敷设电缆电感对于高压电缆，一般为单芯电缆，若敷设在同一平面内(A、B、C 三相从左至右排列...
