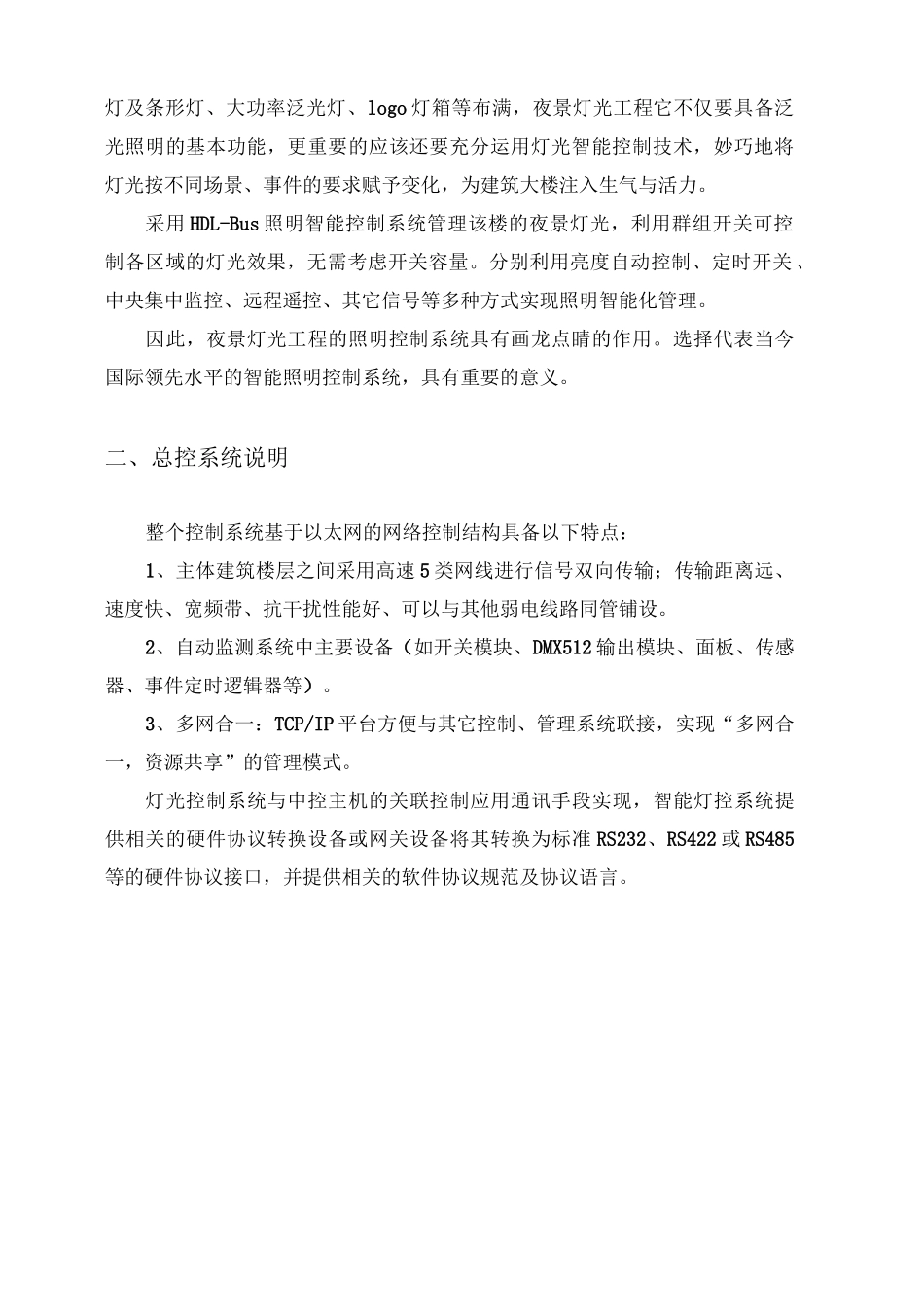

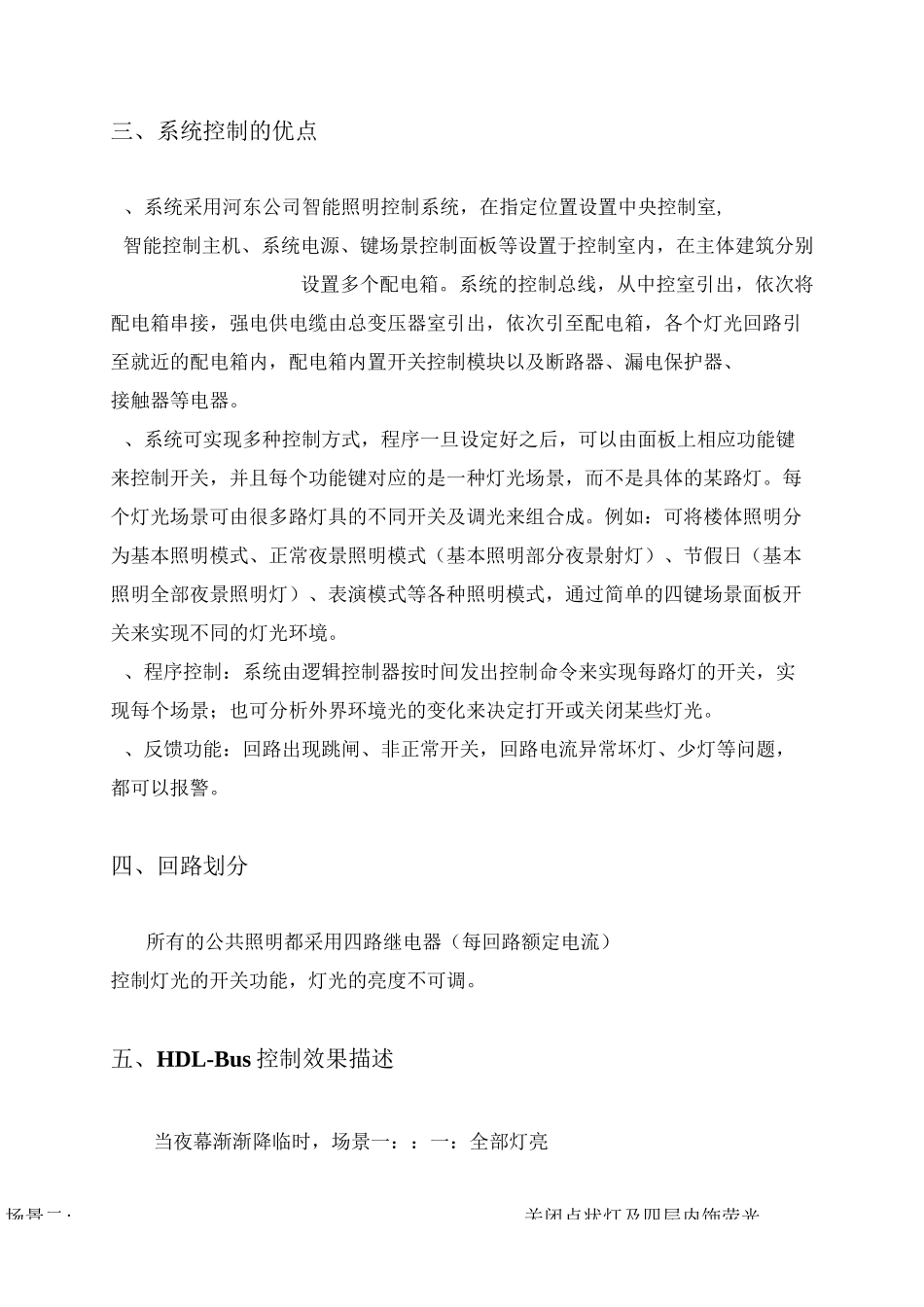

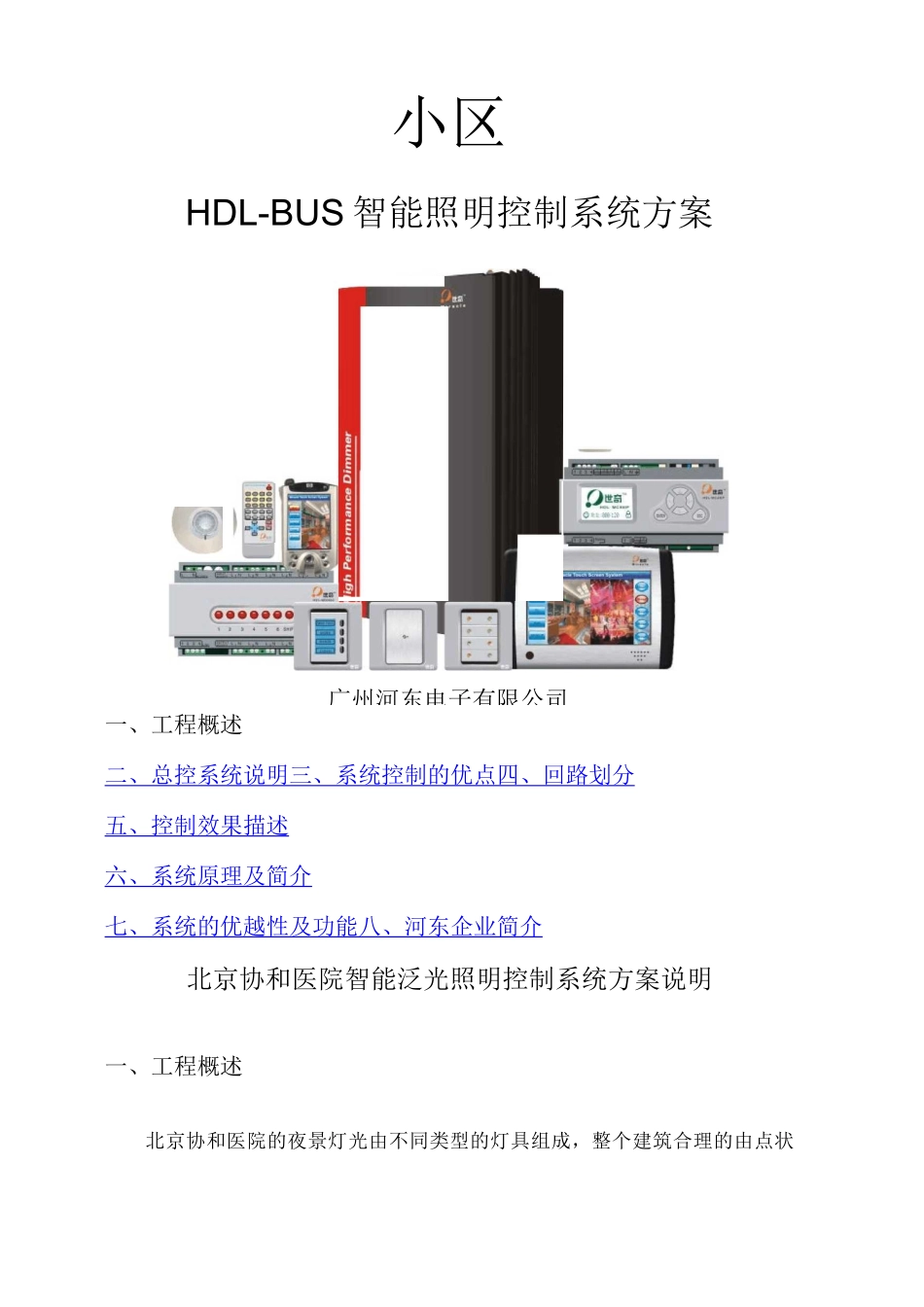

小区HDL-BUS 智能照明控制系统方案一、工程概述二、总控系统说明三、系统控制的优点四、回路划分五、控制效果描述六、系统原理及简介七、系统的优越性及功能八、河东企业简介北京协和医院智能泛光照明控制系统方案说明一、工程概述北京协和医院的夜景灯光由不同类型的灯具组成，整个建筑合理的由点状广州河东电子有限公司灯及条形灯、大功率泛光灯、logo 灯箱等布满，夜景灯光工程它不仅要具备泛光照明的基本功能，更重要的应该还要充分运用灯光智能控制技术，妙巧地将灯光按不同场景、事件的要求赋予变化，为建筑大楼注入生气与活力。采用 HDL-Bus 照明智能控制系统管理该楼的夜景灯光，利用群组开关可控制各区域的灯光效果，无需考虑开关容量。分别利用亮度自动控制、定时开关、中央集中监控、远程遥控、其它信号等多种方式实现照明智能化管理。因此，夜景灯光工程的照明控制系统具有画龙点睛的作用。选择代表当今国际领先水平的智能照明控制系统，具有重要的意义。二、总控系统说明整个控制系统基于以太网的网络控制结构具备以下特点：1、主体建筑楼层之间采用高速 5 类网线进行信号双向传输；传输距离远、速度快、宽频带、抗干扰性能好、可以与其他弱电线路同管铺设。2、自动监测系统中主要设备（如开关模块、DMX512 输出模块、面板、传感器、事件定时逻辑器等）。3、多网合一：TCP/IP 平台方便与其它控制、管理系统联接，实现“多网合一，资源共享”的管理模式。灯光控制系统与中控主机的关联控制应用通讯手段实现，智能灯控系统提供相关的硬件协议转换设备或网关设备将其转换为标准 RS232、RS422 或 RS485等的硬件协议接口，并提供相关的软件协议规范及协议语言。场景二:关闭点状灯及四层内饰荧光三、系统控制的优点、系统采用河东公司智能照明控制系统，在指定位置设置中央控制室,智能控制主机、系统电源、键场景控制面板等设置于控制室内，在主体建筑分别设置多个配电箱。系统的控制总线，从中控室引出，依次将配电箱串接，强电供电缆由总变压器室引出，依次引至配电箱，各个灯光回路引至就近的配电箱内，配电箱内置开关控制模块以及断路器、漏电保护器、接触器等电器。、系统可实现多种控制方式，程序一旦设定好之后，可以由面板上相应功能键来控制开关，并且每个功能键对应的是一种灯光场景，而不是具体的某路灯。每个灯光场景可由很多路灯具的不同开关及调光来组合成。例如：可将楼体照明分为基本照明模式、正常夜景照明模式...
