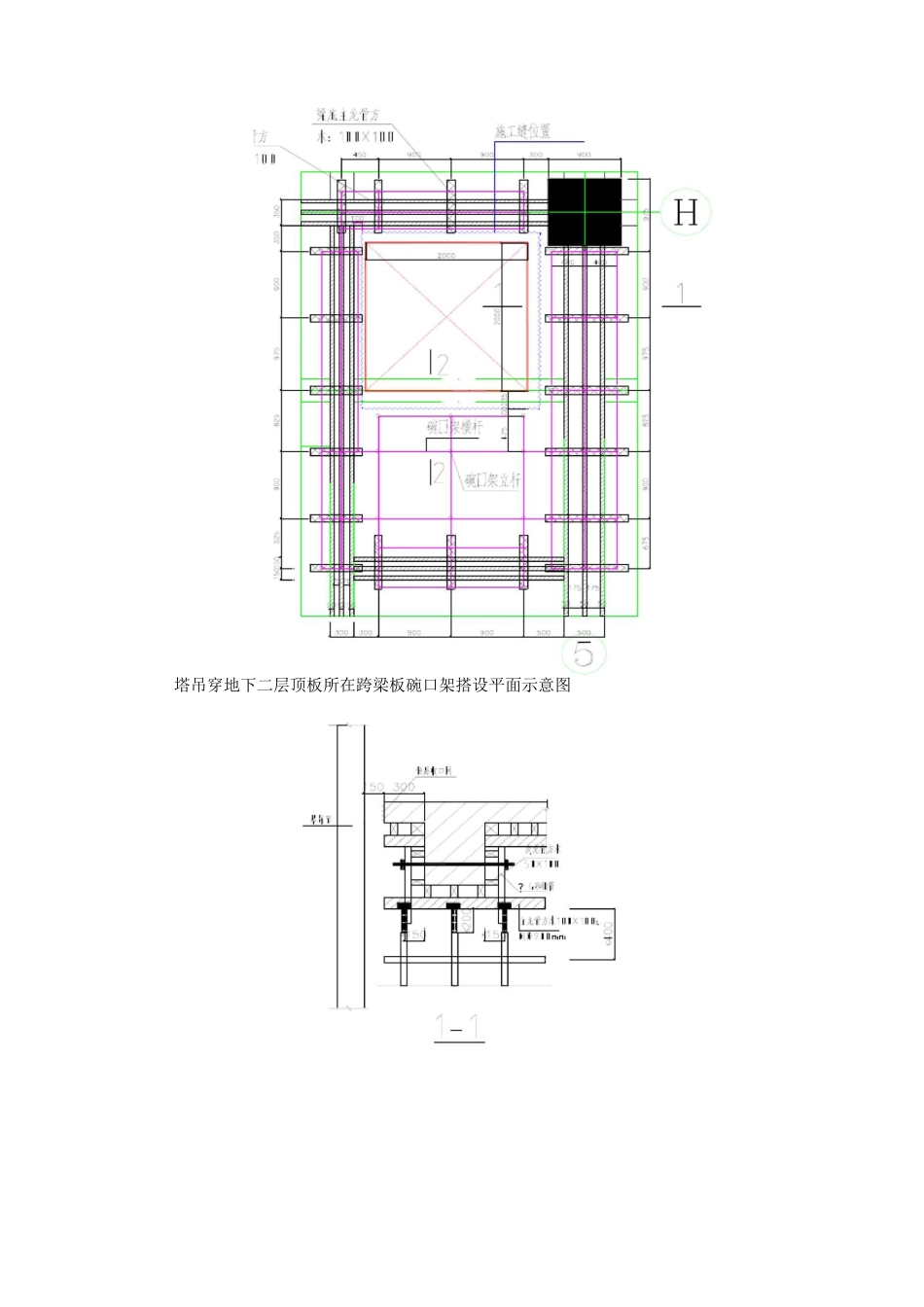

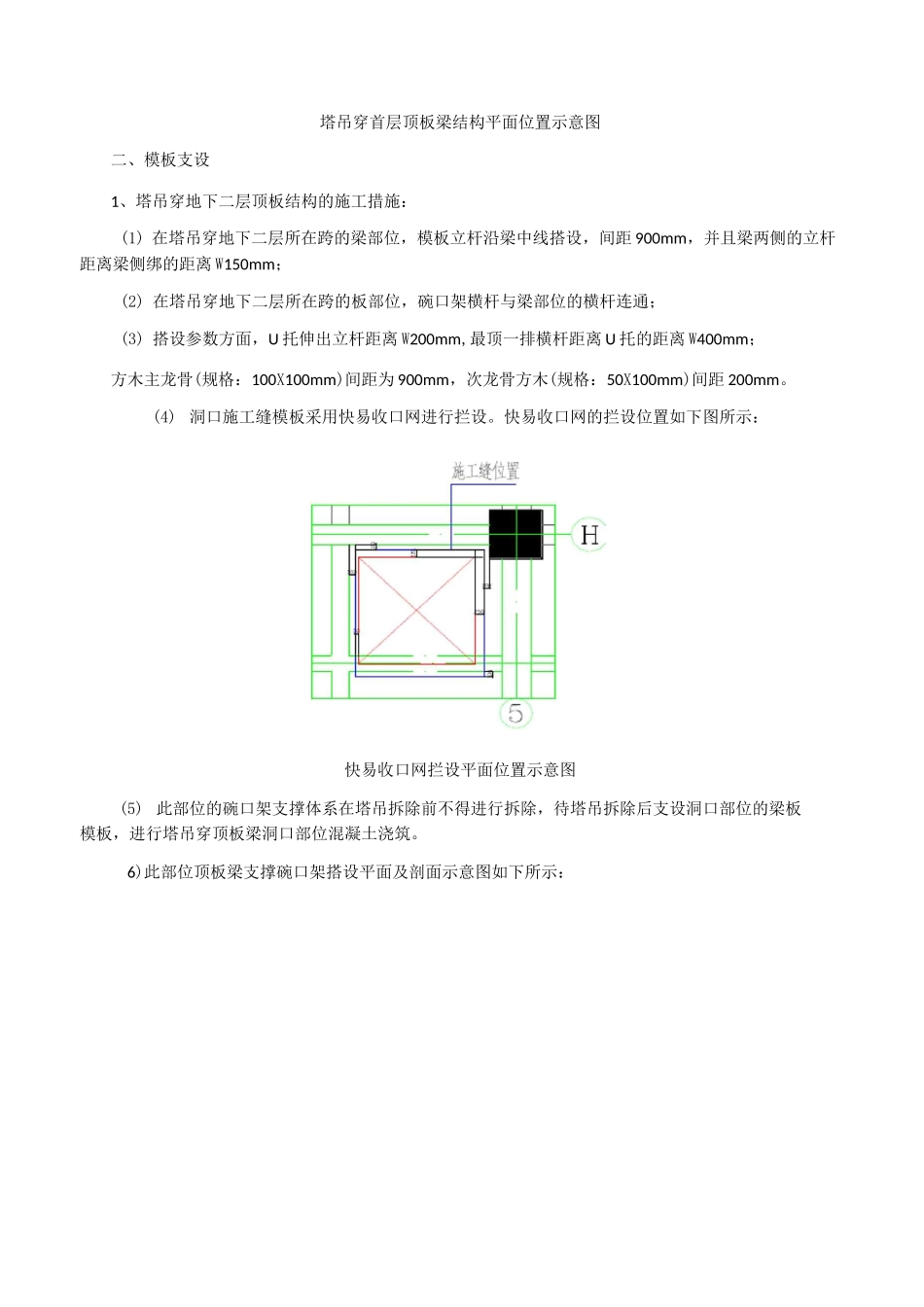

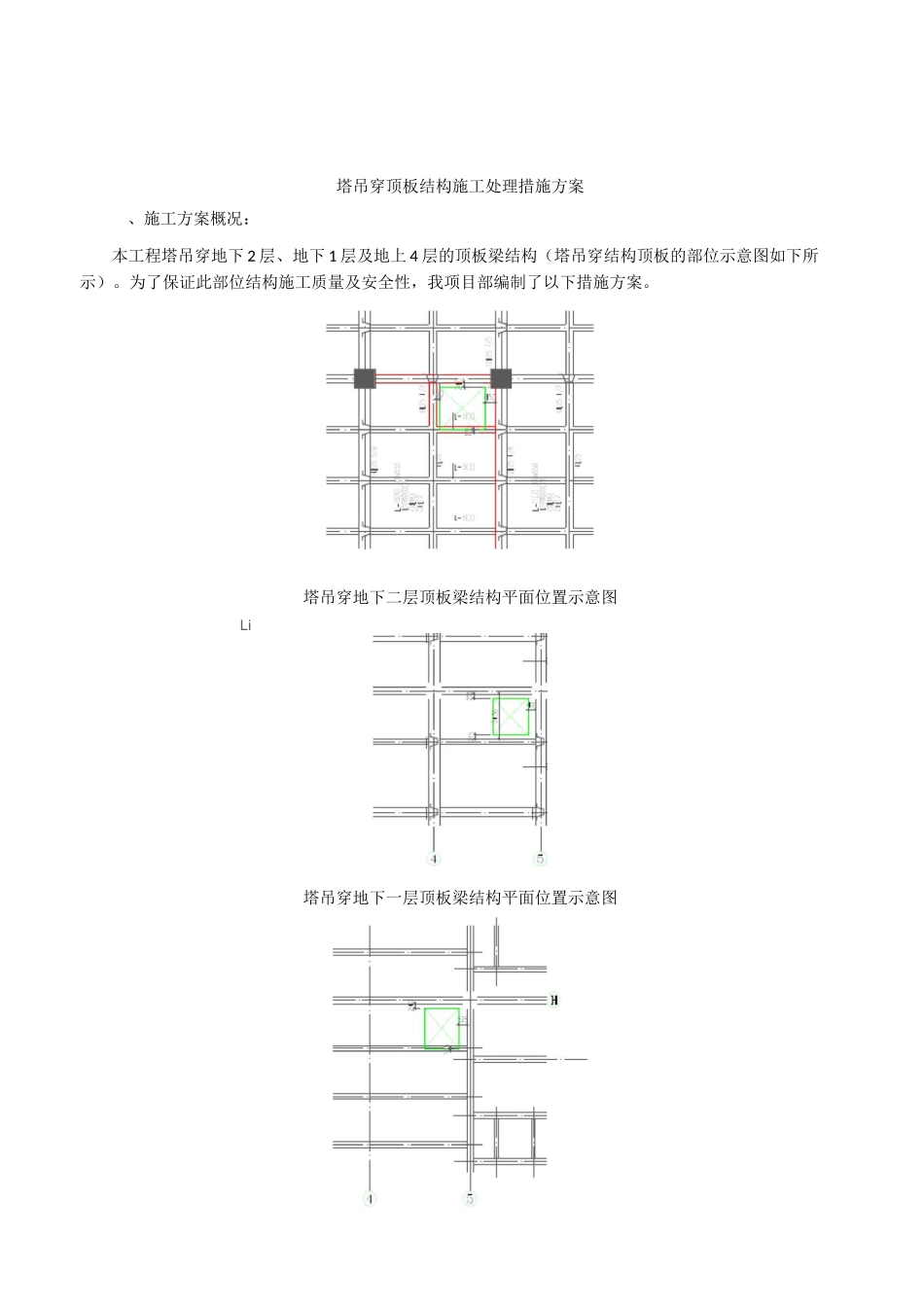

塔吊穿顶板结构施工处理措施方案、施工方案概况：本工程塔吊穿地下 2 层、地下 1 层及地上 4 层的顶板梁结构（塔吊穿结构顶板的部位示意图如下所示）。为了保证此部位结构施工质量及安全性，我项目部编制了以下措施方案。塔吊穿地下二层顶板梁结构平面位置示意图Li塔吊穿地下一层顶板梁结构平面位置示意图塔吊穿首层顶板梁结构平面位置示意图二、模板支设1、塔吊穿地下二层顶板结构的施工措施：(1) 在塔吊穿地下二层所在跨的梁部位，模板立杆沿梁中线搭设，间距 900mm，并且梁两侧的立杆距离梁侧绑的距离 W150mm；(2) 在塔吊穿地下二层所在跨的板部位，碗口架横杆与梁部位的横杆连通；(3) 搭设参数方面，U 托伸出立杆距离 W200mm,最顶一排横杆距离 U 托的距离 W400mm；方木主龙骨(规格：100X100mm)间距为 900mm，次龙骨方木(规格：50X100mm)间距 200mm。(4) 洞口施工缝模板采用快易收口网进行拦设。快易收口网的拦设位置如下图所示：快易收口网拦设平面位置示意图(5) 此部位的碗口架支撑体系在塔吊拆除前不得进行拆除，待塔吊拆除后支设洞口部位的梁板模板，进行塔吊穿顶板梁洞口部位混凝土浇筑。6)此部位顶板梁支撑碗口架搭设平面及剖面示意图如下所示：塔吊穿地下二层顶板所在跨梁板碗口架搭设平面示意图塔吊穿地下二层顶板所在跨梁板碗口架搭设剖面示意图2、塔吊穿地下一层、首层顶板结构塔吊穿地下一层、首层顶板部位顶板梁碗口架支撑搭设的参数及原则与地下二层相同，在此不作进步赘述，以下为塔吊穿地下一层、首层结构的模板支撑体系平面及剖面示意图：塔吊穿地下一层顶板所在跨梁板碗口架搭设平面示意图塔吊穿地下一层顶板所在跨梁板碗口架搭设剖面示意图塔吊穿地下一层顶板所在跨梁板碗口架搭设平面示意图塔吊穿地下一层顶板所在跨梁板碗口架搭设剖面示意图二、钢筋留设方面：1、塔吊穿地下二层顶板结构的施工措施：由于塔吊穿地下二层顶板梁结构存在穿梁结构，为了保证此部位梁结构施工的稳定性，在钢筋施工方面考虑采取如下所示：(1)由于此段梁上铁为 2C16，计划其中一根上铁伸出施工缝长度为 Lle(16X40X1.4=896mm),另一根较前一根多伸出长度 1.3Lle(896X1.3=1164mm)，如此布置因为保证塔吊拆除后钢筋施工的搭接长度及搭接百分率(具体详见 11G101-1 图集第 55 页)；具体此部位的钢筋绑扎示意图如下所示：H,I—塔吊穿地下二层顶板梁部位上铁及附加钢筋留设示意图同时考虑到由于塔吊穿结构梁，断开的梁实际为悬...
