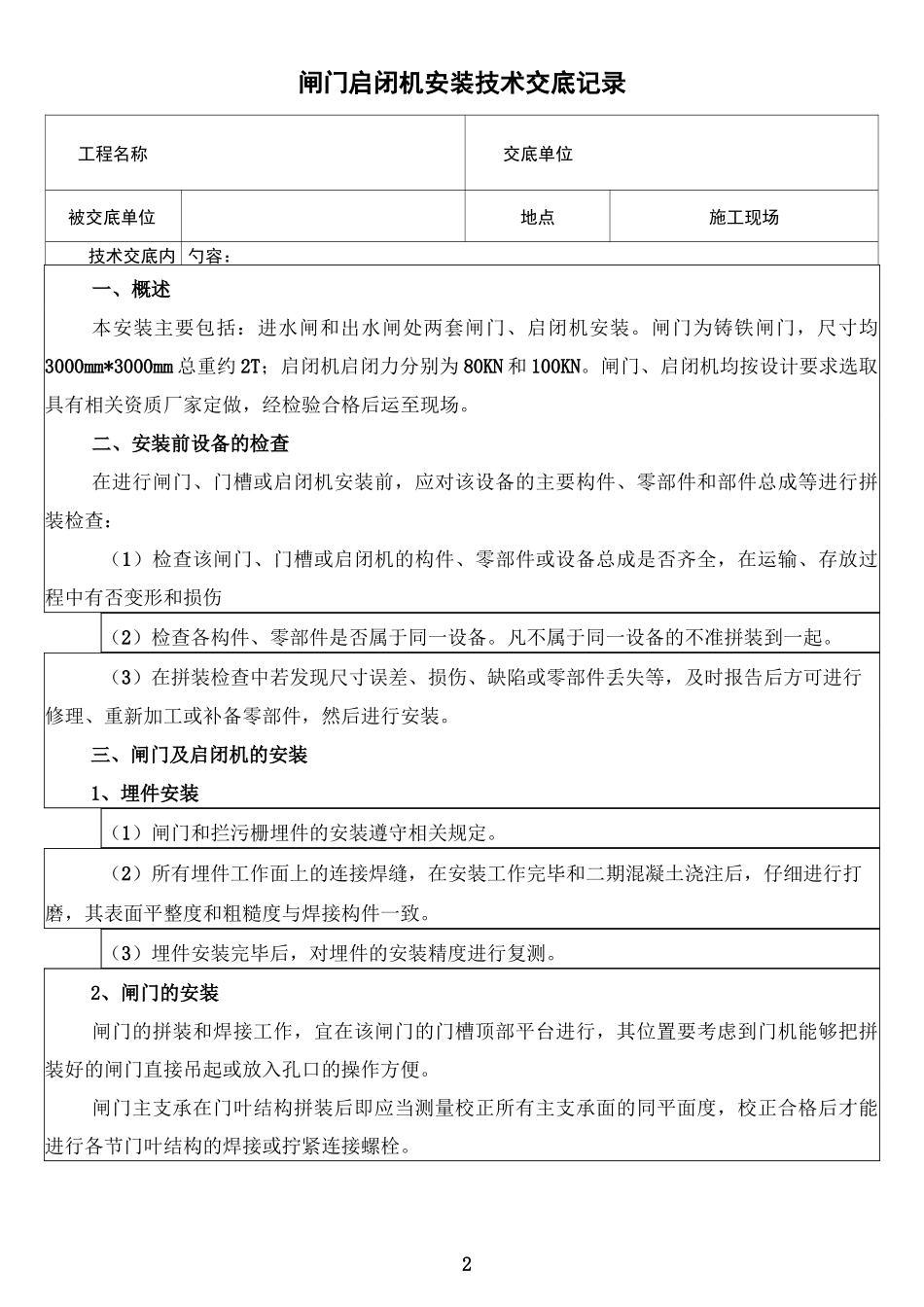

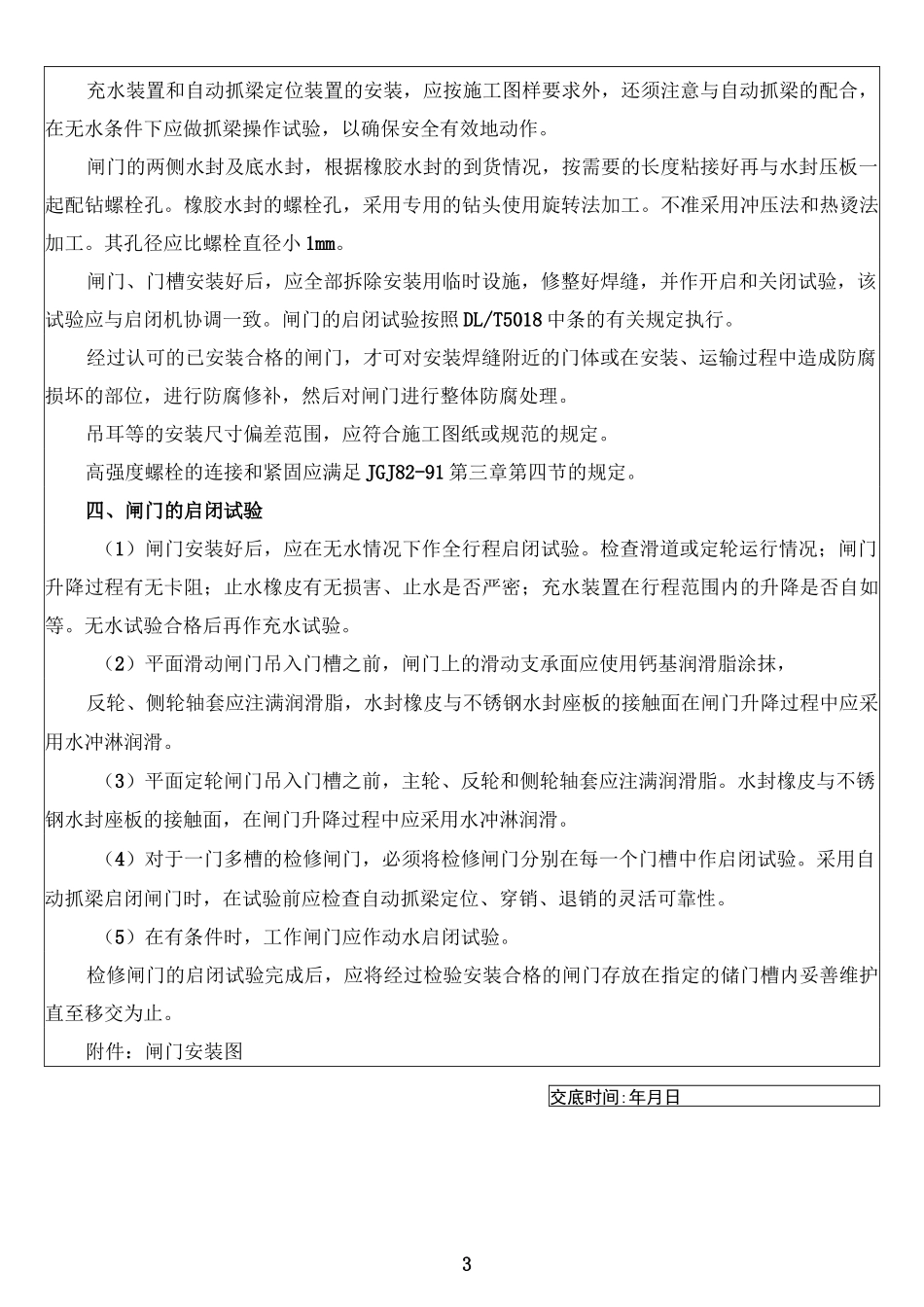

闸门启闭机安装技术交底(总 5 页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小-2闸门启闭机安装技术交底记录工程名称交底单位被交底单位地点施工现场技术交底内 勺容:一、概述本安装主要包括:进水闸和出水闸处两套闸门、启闭机安装。闸门为铸铁闸门,尺寸均3000mm*3000mm 总重约 2T;启闭机启闭力分别为 80KN 和 100KN。闸门、启闭机均按设计要求选取具有相关资质厂家定做,经检验合格后运至现场。二、安装前设备的检查在进行闸门、门槽或启闭机安装前,应对该设备的主要构件、零部件和部件总成等进行拼装检查:(1)检查该闸门、门槽或启闭机的构件、零部件或设备总成是否齐全,在运输、存放过程中有否变形和损伤(2)检查各构件、零部件是否属于同一设备。凡不属于同一设备的不准拼装到一起。(3)在拼装检查中若发现尺寸误差、损伤、缺陷或零部件丢失等,及时报告后方可进行修理、重新加工或补备零部件,然后进行安装。三、闸门及启闭机的安装1、埋件安装(1)闸门和拦污栅埋件的安装遵守相关规定。(2)所有埋件工作面上的连接焊缝,在安装工作完毕和二期混凝土浇注后,仔细进行打磨,其表面平整度和粗糙度与焊接构件一致。(3)埋件安装完毕后,对埋件的安装精度进行复测。2、闸门的安装闸门的拼装和焊接工作,宜在该闸门的门槽顶部平台进行,其位置要考虑到门机能够把拼装好的闸门直接吊起或放入孔口的操作方便。闸门主支承在门叶结构拼装后即应当测量校正所有主支承面的同平面度,校正合格后才能进行各节门叶结构的焊接或拧紧连接螺栓。3充水装置和自动抓梁定位装置的安装,应按施工图样要求外,还须注意与自动抓梁的配合,在无水条件下应做抓梁操作试验,以确保安全有效地动作。闸门的两侧水封及底水封,根据橡胶水封的到货情况,按需要的长度粘接好再与水封压板一起配钻螺栓孔。橡胶水封的螺栓孔,采用专用的钻头使用旋转法加工。不准采用冲压法和热烫法加工。其孔径应比螺栓直径小 1mm。闸门、门槽安装好后,应全部拆除安装用临时设施,修整好焊缝,并作开启和关闭试验,该试验应与启闭机协调一致。闸门的启闭试验按照 DL/T5018 中条的有关规定执行。经过认可的已安装合格的闸门,才可对安装焊缝附近的门体或在安装、运输过程中造成防腐损坏的部位,进行防腐修补,然后对闸门进行整体防腐处理。吊耳等的安装尺寸偏差范围,应符合施工图纸或规范的规定。高强度螺栓的连接和紧固应满...
