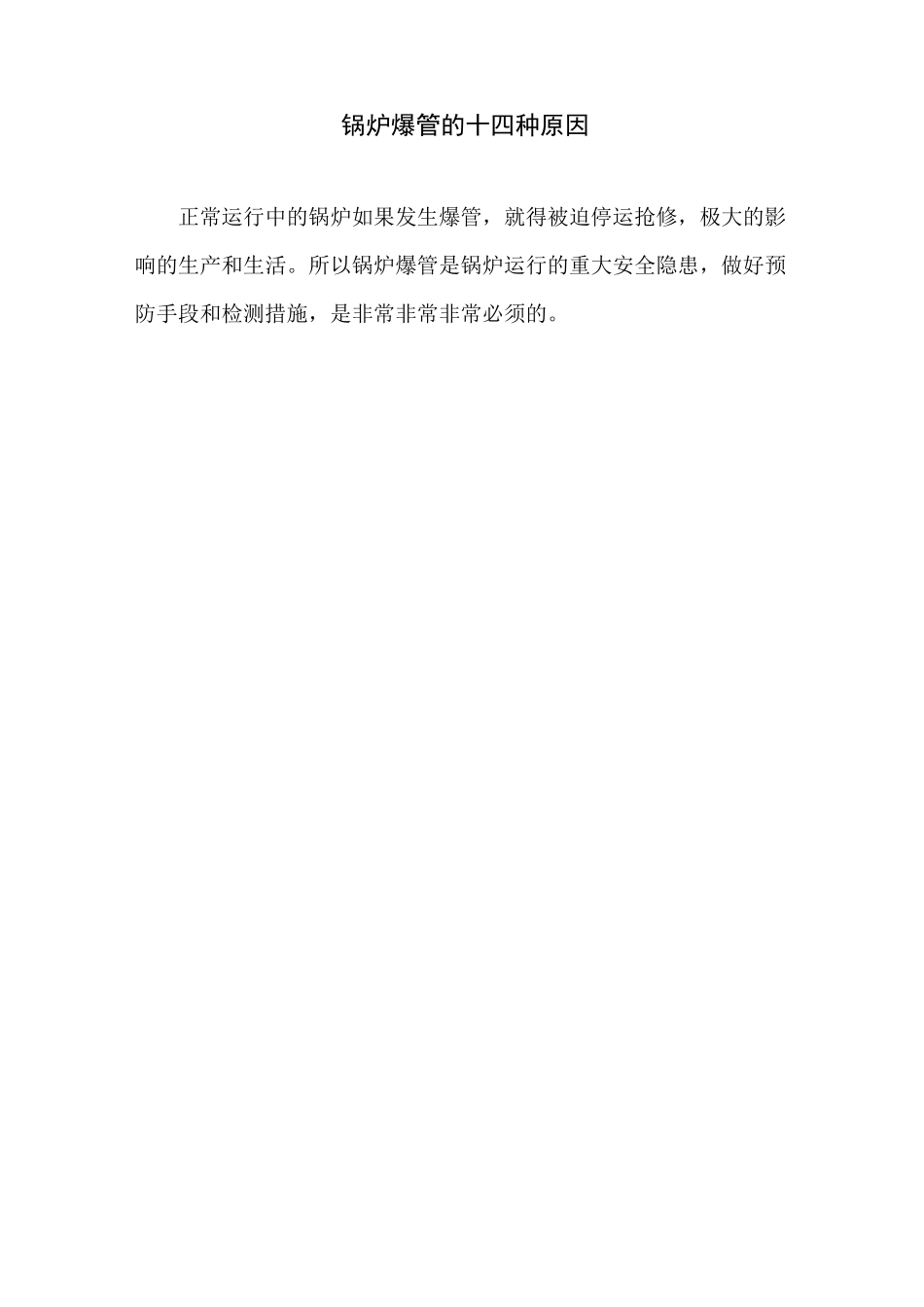

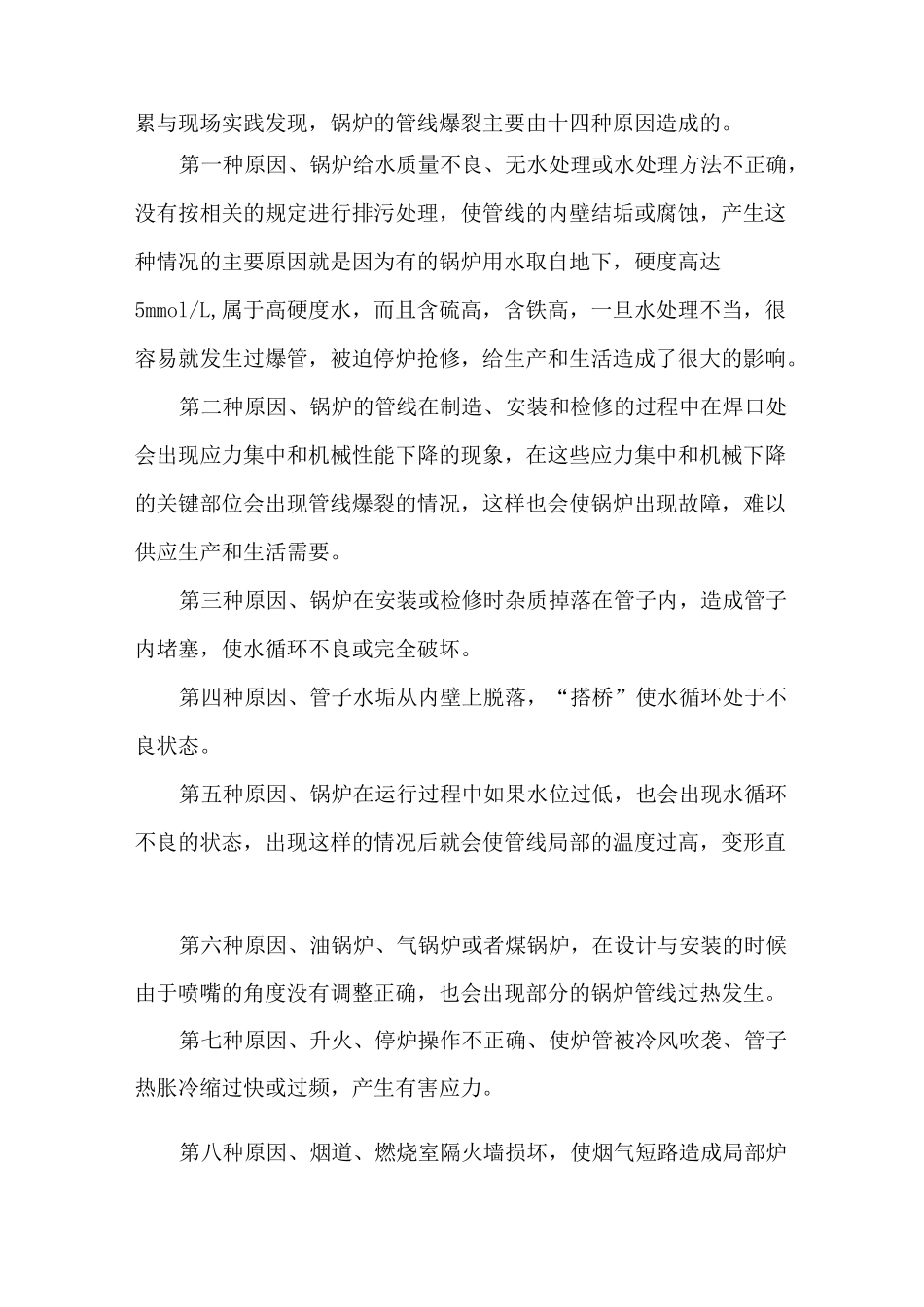

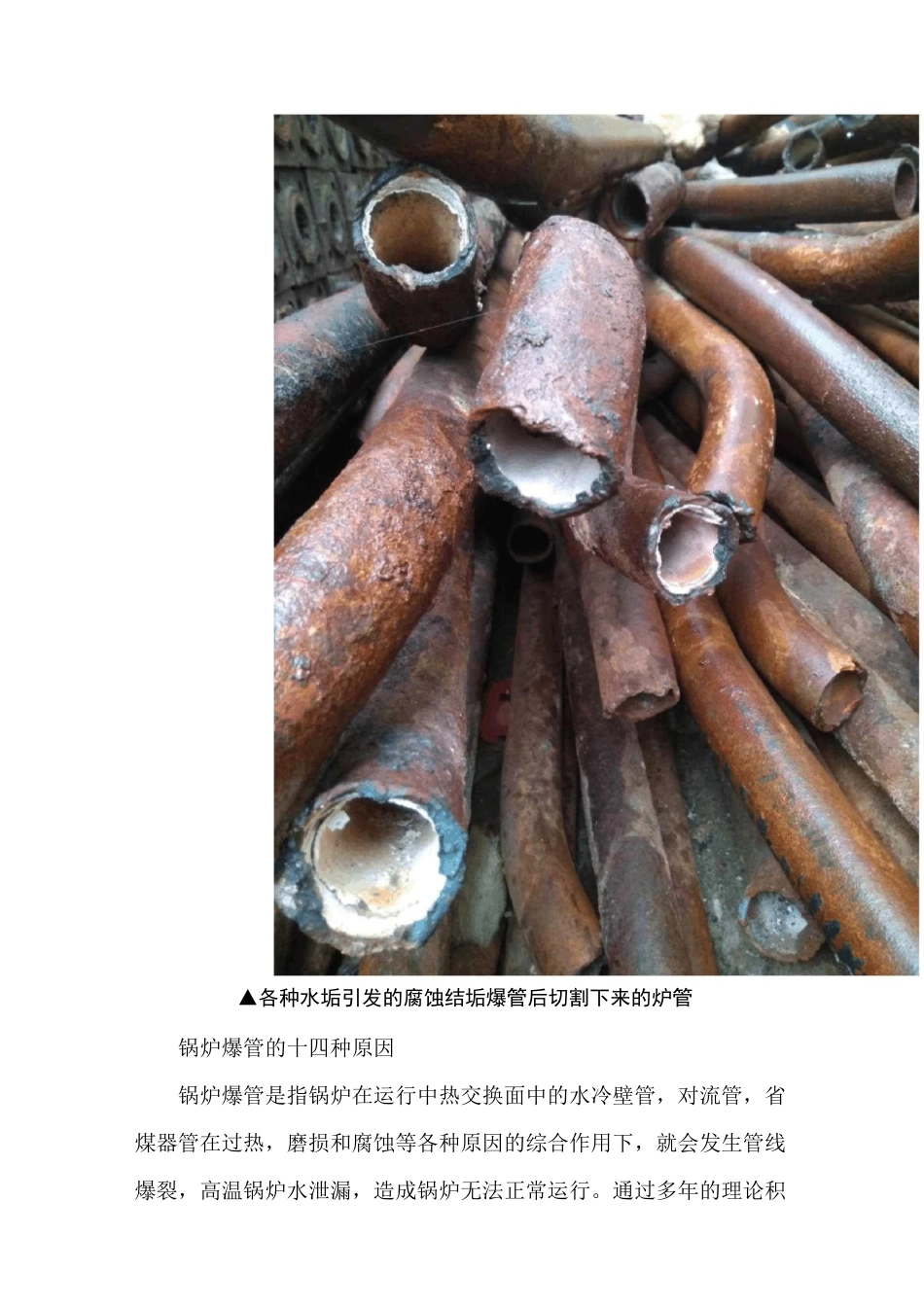

锅炉爆管的十四种原因正常运行中的锅炉如果发生爆管，就得被迫停运抢修，极大的影响的生产和生活。所以锅炉爆管是锅炉运行的重大安全隐患，做好预防手段和检测措施，是非常非常非常必须的。▲各种水垢引发的腐蚀结垢爆管后切割下来的炉管锅炉爆管的十四种原因锅炉爆管是指锅炉在运行中热交换面中的水冷壁管，对流管，省煤器管在过热，磨损和腐蚀等各种原因的综合作用下，就会发生管线爆裂，高温锅炉水泄漏，造成锅炉无法正常运行。通过多年的理论积累与现场实践发现，锅炉的管线爆裂主要由十四种原因造成的。第一种原因、锅炉给水质量不良、无水处理或水处理方法不正确，没有按相关的规定进行排污处理，使管线的内壁结垢或腐蚀，产生这种情况的主要原因就是因为有的锅炉用水取自地下，硬度高达5mmol/L,属于高硬度水，而且含硫高，含铁高，一旦水处理不当，很容易就发生过爆管，被迫停炉抢修，给生产和生活造成了很大的影响。第二种原因、锅炉的管线在制造、安装和检修的过程中在焊口处会出现应力集中和机械性能下降的现象，在这些应力集中和机械下降的关键部位会出现管线爆裂的情况，这样也会使锅炉出现故障，难以供应生产和生活需要。第三种原因、锅炉在安装或检修时杂质掉落在管子内，造成管子内堵塞，使水循环不良或完全破坏。第四种原因、管子水垢从内壁上脱落，“搭桥”使水循环处于不良状态。第五种原因、锅炉在运行过程中如果水位过低，也会出现水循环不良的状态，出现这样的情况后就会使管线局部的温度过高，变形直第六种原因、油锅炉、气锅炉或者煤锅炉，在设计与安装的时候由于喷嘴的角度没有调整正确，也会出现部分的锅炉管线过热发生。第七种原因、升火、停炉操作不正确、使炉管被冷风吹袭、管子热胀冷缩过快或过频，产生有害应力。第八种原因、烟道、燃烧室隔火墙损坏，使烟气短路造成局部炉管热量集中而烧坏炉管。第九种原因、腐蚀爆管和设备老化爆管。一般发生在尾部受热面的省煤器管，原因是排烟温度过低或给水温度过低而造成的酸性腐蚀第十种原因、局部烟速过快，在安装和检修受热面排管时，受热面管子的节距以及受热面的管排与炉墙之间的距离不符合设计要求，在管排与管排之间或管排与炉墙之间形成局部烟气走廊，或局部管子出列造成受热面管子积灰搭桥，引起局部烟速过高从而加大该部位管子的磨损和过热。第十一种原因、由于施工不仔细，炉墙的密封处没有按照施工要求进行严格的密封，使漏风处形成涡流，这种情况也会出现管线局...
