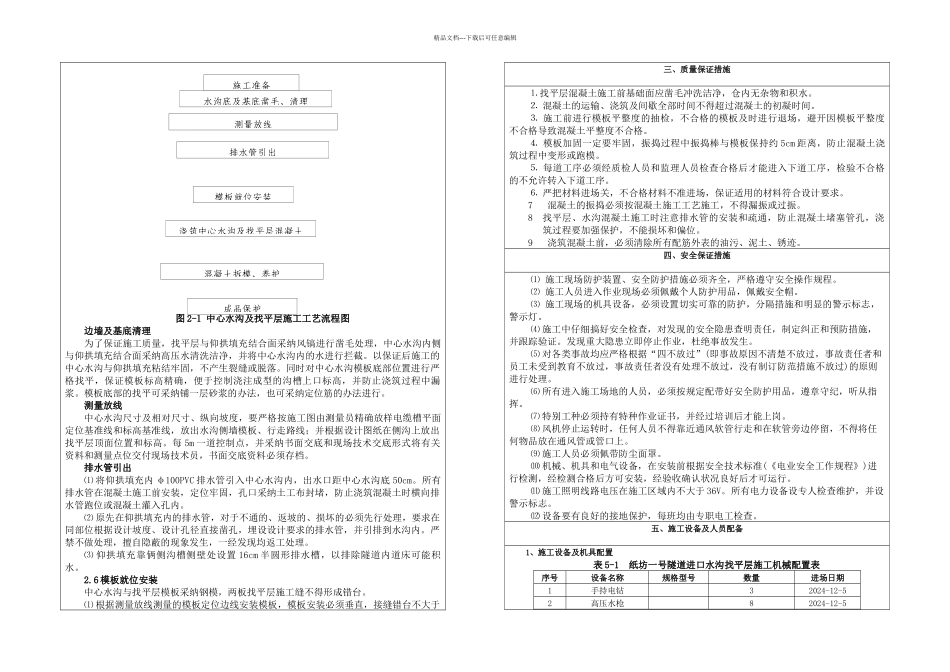

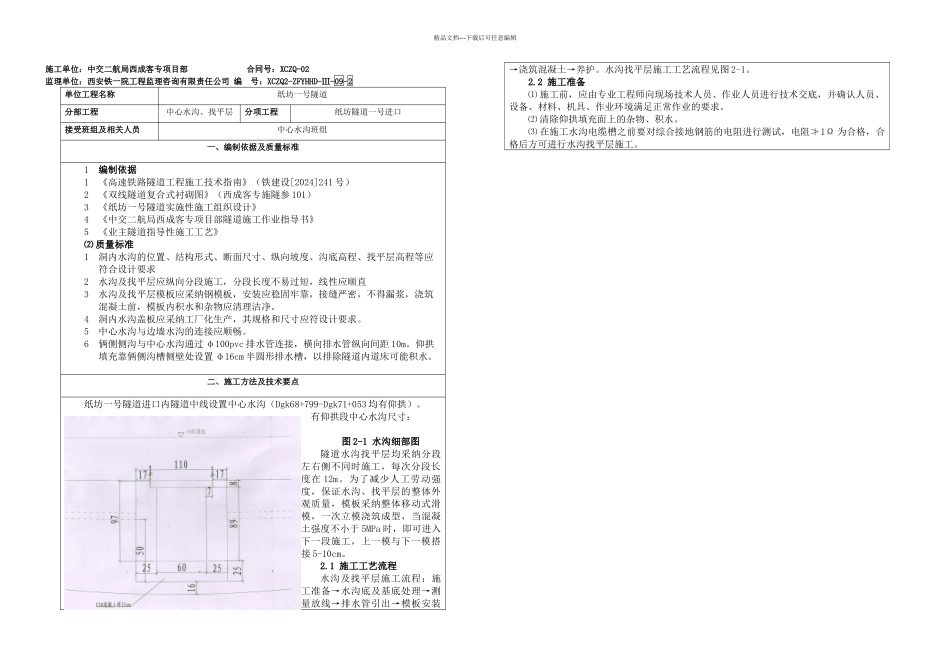

精品文档---下载后可任意编辑施工单位：中交二航局西成客专项目部 合同号：XCZQ-02监理单位：西安铁一院工程监理咨询有限责任公司 编 号：XCZQ2-ZFYHHD-Ⅲ-09-2单位工程名称纸坊一号隧道分部工程中心水沟、找平层分项工程纸坊隧道一号进口接受班组及相关人员中心水沟班组一、编制依据及质量标准1编制依据1《高速铁路隧道工程施工技术指南》（铁建设[2024]241 号）2《双线隧道复合式衬砌图》（西成客专施隧参 101）3《纸坊一号隧道实施性施工组织设计》4《中交二航局西成客专项目部隧道施工作业指导书》5《业主隧道指导性施工工艺》⑵ 质量标准1洞内水沟的位置、结构形式、断面尺寸、纵向坡度、沟底高程、找平层高程等应符合设计要求2水沟及找平层应纵向分段施工，分段长度不易过短，线性应顺直3水沟及找平层模板应采纳钢模板，安装应稳固牢靠，接缝严密，不得漏浆，浇筑混凝土前，模板内积水和杂物应清理洁净。4洞内水沟盖板应采纳工厂化生产，其规格和尺寸应符设计要求。5中心水沟与边墙水沟的连接应顺畅。6俩侧侧沟与中心水沟通过 φ100pvc 排水管连接，横向排水管纵向间距 10m。仰拱填充靠俩侧沟槽侧壁处设置 φ16cm 半圆形排水槽，以排除隧道内道床可能积水。二、施工方法及技术要点纸坊一号隧道进口内隧道中线设置中心水沟（Dgk68+799-Dgk71+053 均有仰拱）。有仰拱段中心水沟尺寸：图 2-1 水沟细部图隧道水沟找平层均采纳分段左右侧不同时施工，每次分段长度在 12m。为了减少人工劳动强度，保证水沟、找平层的整体外观质量，模板采纳整体移动式滑模，一次立模浇筑成型，当混凝土强度不小于 5MPa 时，即可进入下一段施工，上一模与下一模搭接 5-10cm。2.1 施工工艺流程水沟及找平层施工流程：施工准备→水沟底及基底处理→测量放线→排水管引出→模板安装→浇筑混凝土→养护。水沟找平层施工工艺流程见图 2-1。2.2 施工准备⑴ 施工前，应由专业工程师向现场技术人员、作业人员进行技术交底，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。⑵ 清除仰拱填充面上的杂物、积水。⑶ 在施工水沟电缆槽之前要对综合接地钢筋的电阻进行测试，电阻≯1Ω 为合格，合格后方可进行水沟找平层施工。精品文档---下载后可任意编辑图 2-1 中心水沟及找平层施工工艺流程图边墙及基底清理为了保证施工质量，找平层与仰拱填充结合面采纳风镐进行凿毛处理，中心水沟内侧与仰拱填充结合面采纳高压水清洗洁净，并将中心水...
