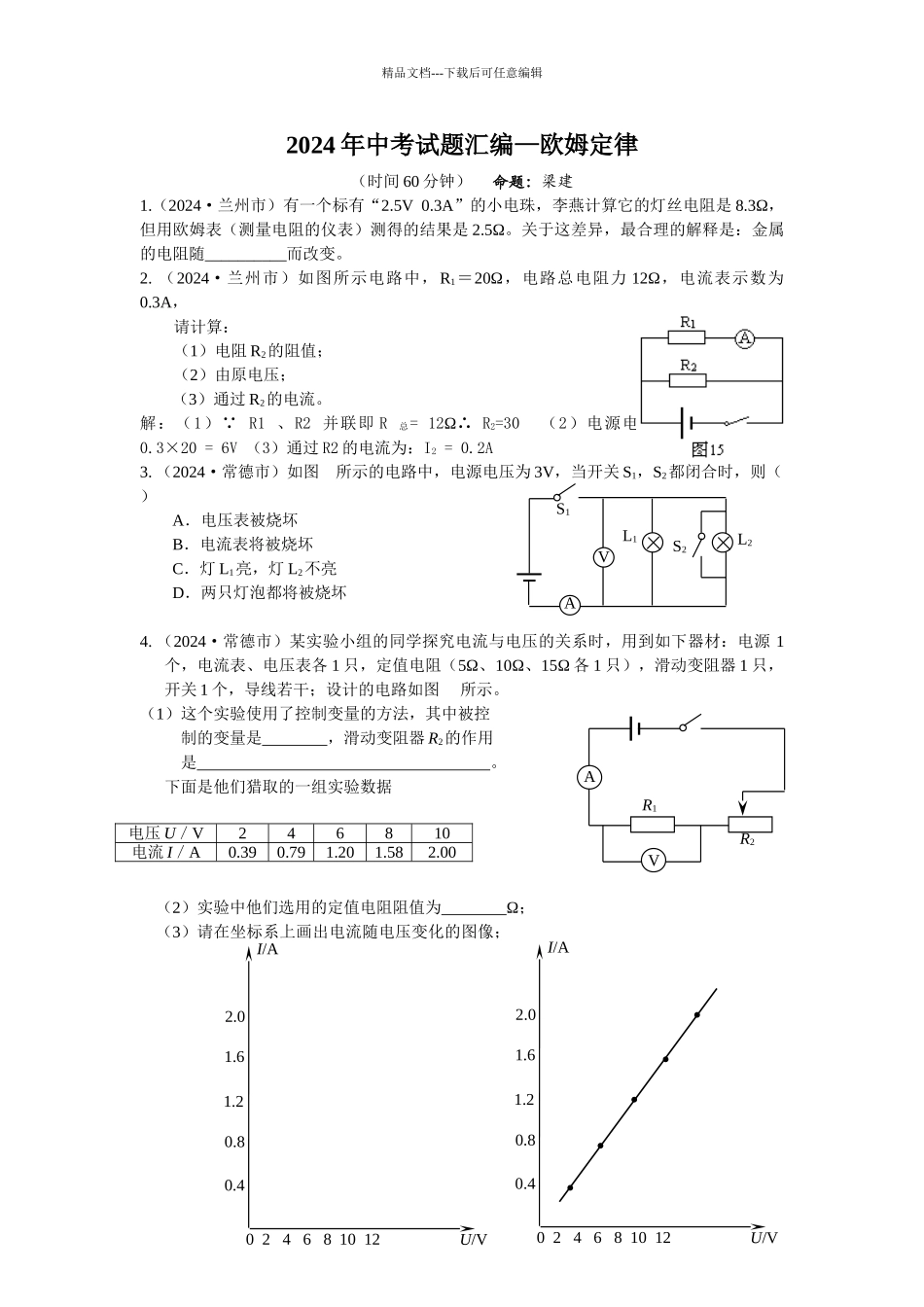

精品文档---下载后可任意编辑2024 年中考试题汇编—欧姆定律（时间 60 分钟） 命题：梁建1.（2024·兰州市）有一个标有“2.5V 0.3A”的小电珠，李燕计算它的灯丝电阻是 8.3Ω，但用欧姆表（测量电阻的仪表）测得的结果是 2.5Ω。关于这差异，最合理的解释是：金属的电阻随__________而改变。2. （2024·兰州市）如图所示电路中，R1＝20Ω，电路总电阻力 12Ω，电流表示数为0.3A， 请计算：（1）电阻 R2的阻值；（2）由原电压；（3）通过 R2的电流。解：（1） R1 、R2 并联即 R 总= 12Ω∴ R2=30 （2）电源电压 U = I1 × R1 = 0.3×20 = 6V （3）通过 R2 的电流为：I2 = 0.2A3. （2024·常德市）如图 所示的电路中，电源电压为 3V，当开关 S1，S2都闭合时，则（ ）A．电压表被烧坏 B．电流表将被烧坏C．灯 L1亮，灯 L2不亮 D．两只灯泡都将被烧坏4. （2024·常德市）某实验小组的同学探究电流与电压的关系时，用到如下器材：电源 1个，电流表、电压表各 1 只，定值电阻（5Ω、10Ω、15Ω 各 1 只），滑动变阻器 1 只，开关 1 个，导线若干；设计的电路如图 所示。（1）这个实验使用了控制变量的方法，其中被控制的变量是 ，滑动变阻器 R2的作用是 。下面是他们猎取的一组实验数据（2）实验中他们选用的定值电阻阻值为 Ω；（3）请在坐标系上画出电流随电压变化的图像；电压 U／V246810电流 I／A0.390.791.201.582.00AL1S1S2L2V0 2 4 6 8 10 120.40.81.21.62.0U/VI/AAVR1R20 2 4 6 8 10 120.40.81.21.62.0U/VI/A精品文档---下载后可任意编辑（4）分析表中的数据或图像，你能得出的探究结论： 。5. （2024·南京市）图 所示的电路中，电源电压恒定．闭合开关 S 后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（ ） A. 电阻 R 断路 B．电阻 R 短路 C．灯 L 断路 D．灯 L 短路6. （2024·南京市）图 所示电路中，电源电压恒定．断开 S1、S3，闭合 S2，两电表均有示数；再断开 S2，闭合 S1、S3，此时两电表的示数与前者相比（ ） A．两表示数均变大 B．两表示数均变小 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大7. （2024·南京市） 小明同学用图 甲所示的电路来验证“电流与电阻的关系”，所用器材有：电压恒为 3V 的电源，阻值为 5Ω、10Ω,、20Ω 的定值电阻各...
