35KV变电站典型设计图讲解

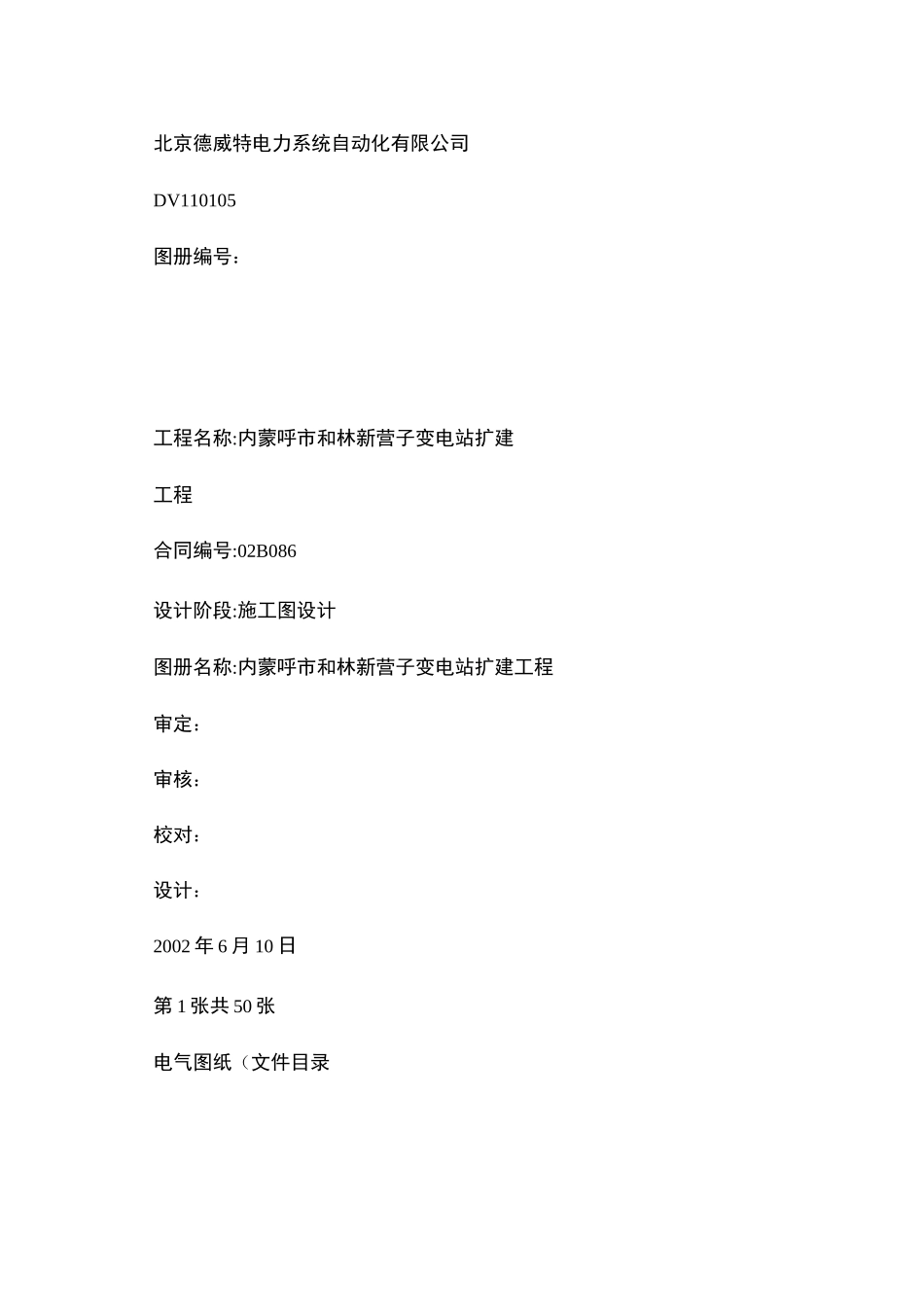

35KV变电站典型设计图讲解_第1页
1/17

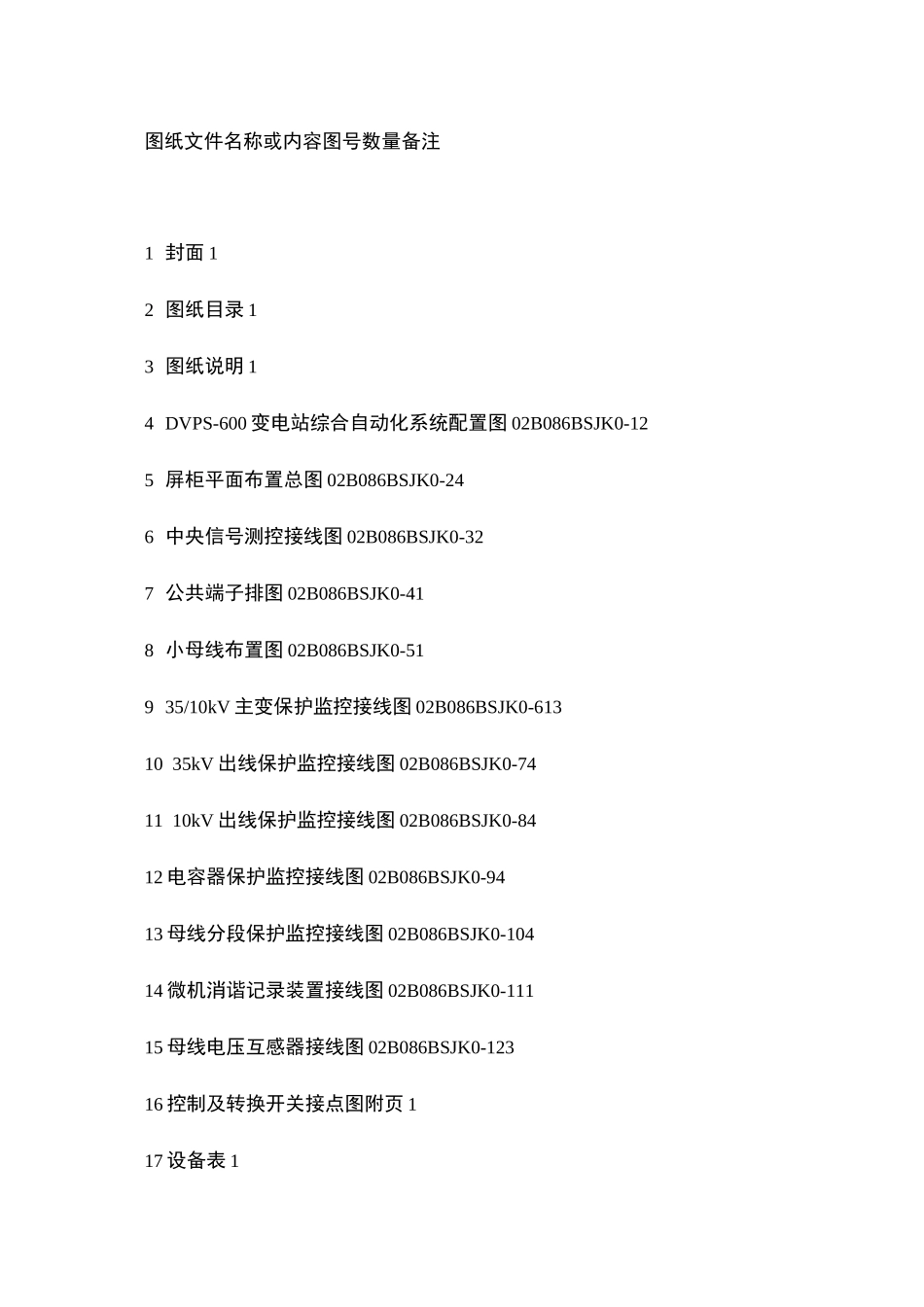

35KV变电站典型设计图讲解_第2页
2/17

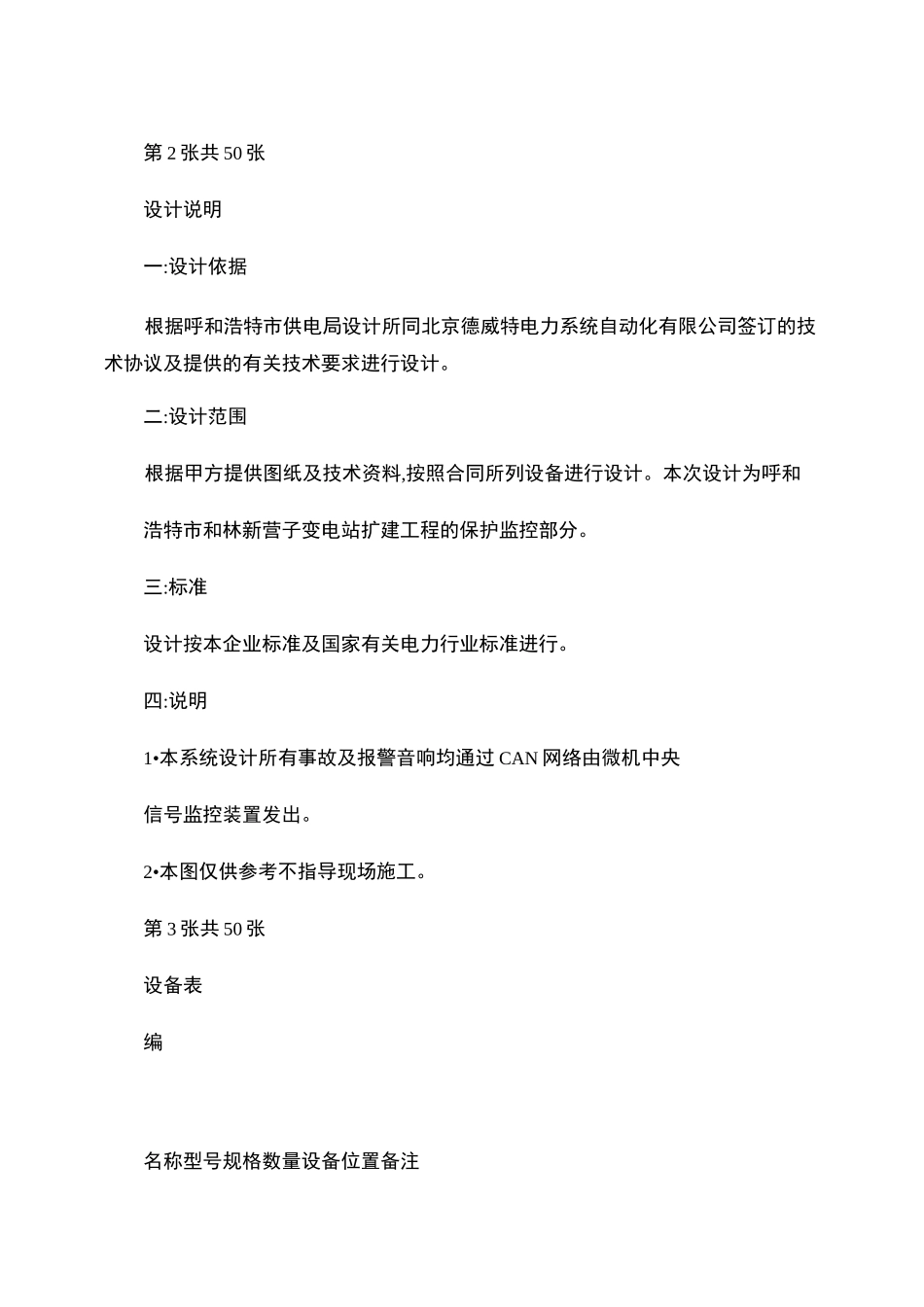

35KV变电站典型设计图讲解_第3页
3/17
北京德威特电力系统自动化有限公司DV110105图册编号:工程名称:内蒙呼市和林新营子变电站扩建工程合同编号:02B086设计阶段:施工图设计图册名称:内蒙呼市和林新营子变电站扩建工程审定:审核:校对:设计:2002 年 6 月 10 日第 1 张共 50 张电气图纸(文件目录图纸文件名称或内容图号数量备注1 封面 12 图纸目录 13 图纸说明 14 DVPS-600 变电站综合自动化系统配置图 02B086BSJK0-125 屏柜平面布置总图 02B086BSJK0-246 中央信号测控接线图 02B086BSJK0-327 公共端子排图 02B086BSJK0-418 小母线布置图 02B086BSJK0-519 35/10kV 主变保护监控接线图 02B086BSJK0-61310 35kV 出线保护监控接线图 02B086BSJK0-7411 10kV 出线保护监控接线图 02B086BSJK0-8412 电容器保护监控接线图 02B086BSJK0-9413 母线分段保护监控接线图 02B086BSJK0-10414 微机消谐记录装置接线图 02B086BSJK0-11115 母线电压互感器接线图 02B086BSJK0-12316 控制及转换开关接点图附页 117 设备表 1第 2 张共 50 张设计说明一:设计依据根据呼和浩特市供电局设计所同北京德威特电力系统自动化有限公司签订的技术协议及提供的有关技术要求进行设计。二:设计范围根据甲方提供图纸及技术资料,按照合同所列设备进行设计。本次设计为呼和浩特市和林新营子变电站扩建工程的保护监控部分。三:标准设计按本企业标准及国家有关电力行业标准进行。四:说明1•本系统设计所有事故及报警音响均通过 CAN 网络由微机中央信号监控装置发出。2•本图仅供参考不指导现场施工。第 3 张共 50 张设备表编名称型号规格数量设备位置备注1 微机线路保护监控装置DVP-632100/5-22012 微机线路保护监控装置DVP-631100/5-22043 微机中央信号监控装置DVP-601100/5-22014 微机 PT 监控装DVP-671100/5-22015 主变差动保护装DVP-625100/5-22016 主变后备保护监控装置DVP-626100/5-22017 非电量保护装置 DVP-60618 微机电容器保护监控装置DVP-641100/5-22019 连接片 JL1-2.5/24010 切换片 JL1-2.5/3311 熔断器 RT18-32X/6A4612 标签框 F31-20/50BH14013 控制开关 LW2-Z-1a.4.6a.40.20.4/F8514 控制开关 LW2-Z-1a.4.6a.40.20/F8315 按钮 LA38-22/208DC250V2 绿色16 按钮 LA38-20/208DC250V13 绿色17 电铃 UZC4-3DC220V118 电喇叭 DDZ-1DC220V119 中间继电器 DZY-213DC220V120 切换开关 K22-33X2A/K1021 切换开关 K...
