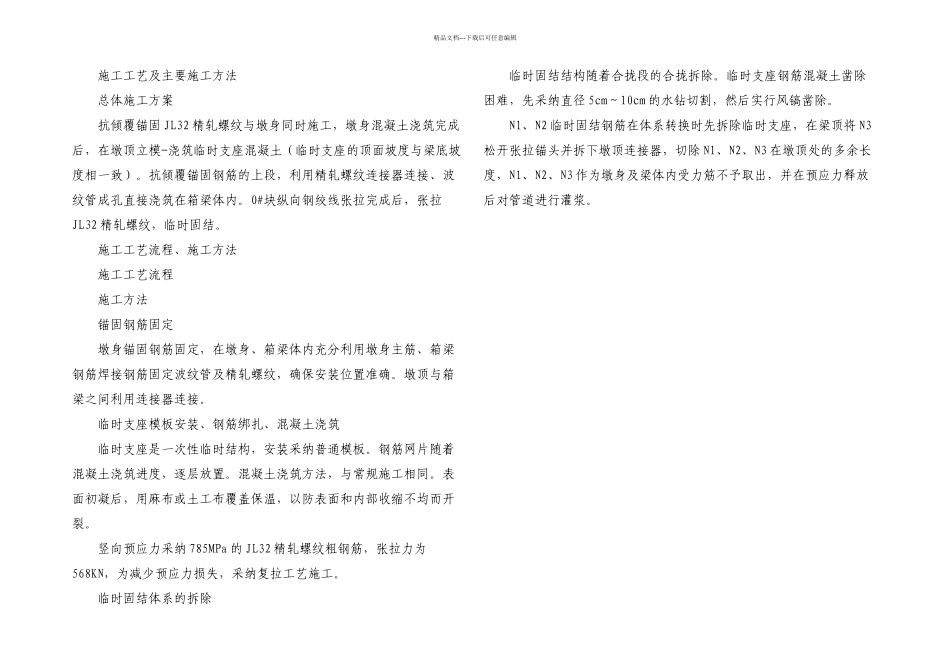

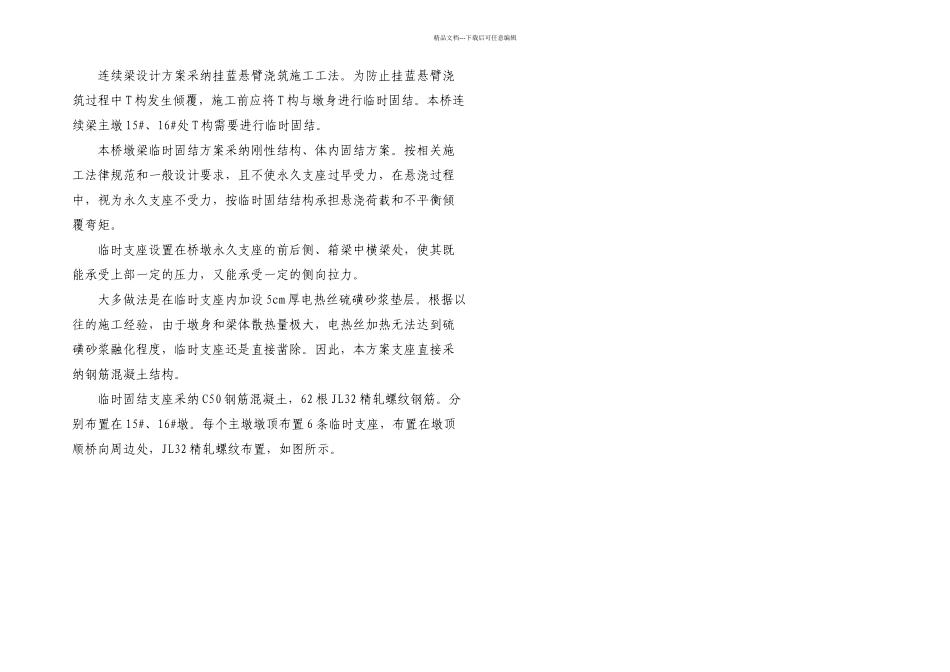

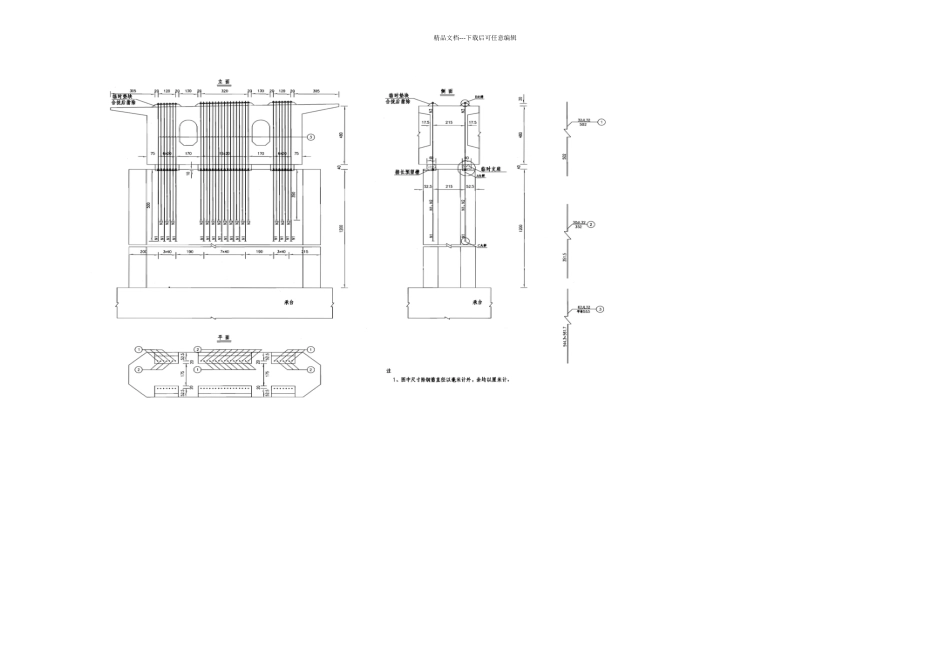

精品文档---下载后可任意编辑连续梁设计方案采纳挂蓝悬臂浇筑施工工法。为防止挂蓝悬臂浇筑过程中 T 构发生倾覆,施工前应将 T 构与墩身进行临时固结。本桥连续梁主墩 15#、16#处 T 构需要进行临时固结。本桥墩梁临时固结方案采纳刚性结构、体内固结方案。按相关施工法律规范和一般设计要求,且不使永久支座过早受力,在悬浇过程中,视为永久支座不受力,按临时固结结构承担悬浇荷载和不平衡倾覆弯矩。临时支座设置在桥墩永久支座的前后侧、箱梁中横梁处,使其既能承受上部一定的压力,又能承受一定的侧向拉力。大多做法是在临时支座内加设 5cm 厚电热丝硫磺砂浆垫层。根据以往的施工经验,由于墩身和梁体散热量极大,电热丝加热无法达到硫磺砂浆融化程度,临时支座还是直接凿除。因此,本方案支座直接采纳钢筋混凝土结构。临时固结支座采纳 C50 钢筋混凝土,62 根 JL32 精轧螺纹钢筋。分别布置在 15#、16#墩。每个主墩墩顶布置 6 条临时支座,布置在墩顶顺桥向周边处,JL32 精轧螺纹布置,如图所示。精品文档---下载后可任意编辑精品文档---下载后可任意编辑施工工艺及主要施工方法总体施工方案抗倾覆锚固 JL32 精轧螺纹与墩身同时施工,墩身混凝土浇筑完成后,在墩顶立模-浇筑临时支座混凝土(临时支座的顶面坡度与梁底坡度相一致)。抗倾覆锚固钢筋的上段,利用精轧螺纹连接器连接、波纹管成孔直接浇筑在箱梁体内。0#块纵向钢绞线张拉完成后,张拉JL32 精轧螺纹,临时固结。施工工艺流程、施工方法施工工艺流程施工方法锚固钢筋固定墩身锚固钢筋固定,在墩身、箱梁体内充分利用墩身主筋、箱梁钢筋焊接钢筋固定波纹管及精轧螺纹,确保安装位置准确。墩顶与箱梁之间利用连接器连接。临时支座模板安装、钢筋绑扎、混凝土浇筑临时支座是一次性临时结构,安装采纳普通模板。钢筋网片随着混凝土浇筑进度,逐层放置。混凝土浇筑方法,与常规施工相同。表面初凝后,用麻布或土工布覆盖保温,以防表面和内部收缩不均而开裂。竖向预应力采纳 785MPa 的 JL32 精轧螺纹粗钢筋,张拉力为568KN,为减少预应力损失,采纳复拉工艺施工。临时固结体系的拆除临时固结结构随着合拢段的合拢拆除。临时支座钢筋混凝土凿除困难,先采纳直径 5cm~10cm 的水钻切割,然后实行风镐凿除。N1、N2 临时固结钢筋在体系转换时先拆除临时支座,在梁顶将 N3松开张拉锚头并拆下墩顶连接器,切除 N1、N2、N3 在墩顶处的多余长度,N1、N2、N3 作为墩身及梁体内受力筋不予取出,并在预应力释放后对管道进行灌浆。
